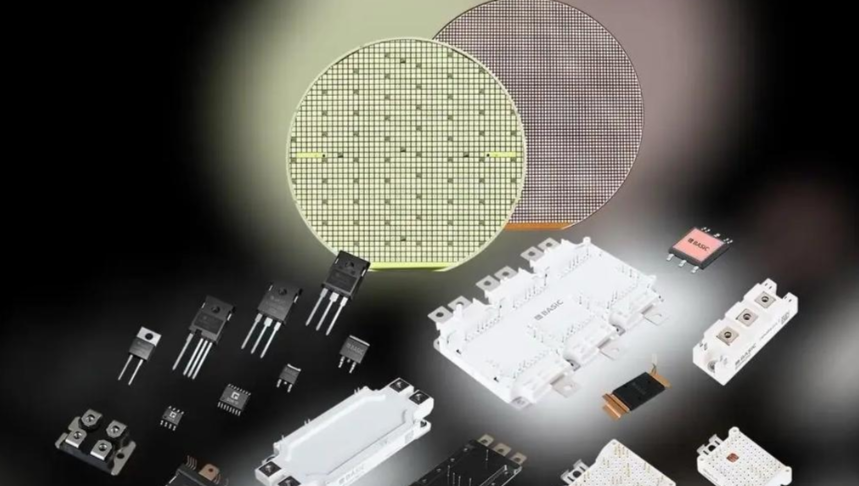

车规级碳化硅（SiC）功率？橐蚱涓咝省⒏吖β拭芏群陀乓斓母呶滦阅，正在成为电动汽车和新能源领域的焦点手艺之一。下面我将从要害质料、封装流程和市场应用三个方面为你举行剖析。

车规级功率SiC？榈闹柿稀⒎庾傲鞒碳敖沟闶谐∮τ闷饰

摘要

车规级碳化硅（SiC）功率？橐栏狡涓呖仄德省⒌拖摹⒏呓嵛率虑槟芰陀乓斓娜刃阅，正在逐步取代古板硅基IGBT，成为电动汽车电驱系统、充电基础设施等高要求应用场景的首选。其接纳先进的封装质料（如纳米银烧结膏、AMB基板）和立异的互连手艺（如双面散热、Cu-Clip绑定），实现了更低的寄生电感（可达3nH以下）和更高的可靠性，知足了汽车电子对效率和功率密度的严苛需求。

1 要害质料剖析

车规级SiC功率？榈男阅芎涂煽啃栽诤芎榱髌缴弦览涤谄渥槌芍柿。

1.1 半导体芯片与基板

• SiC MOSFET芯片：相比古板硅基IGBT，SiC芯片具有更高的禁带宽度（~3.2eV）、更高的临界击穿电场和更高的热导率。这使得SiC器件能在更高温度、更高电压和更高频率下事情。芯片厚度通常在180μm左右（如Tesla Model 3中接纳的芯片）。

• 陶瓷基板：用于电气绝缘和散热。常见类型包括：

• 氮化硅（Si?N?）AMB：活性金属钎焊（AMB）基板，可靠性最高，热性能和机械性能优异，常用于高性能？。

• 氧化铝（Al?O?）：本钱较低，但热导率和机械强度相对较差。

• 氮化铝（AlN）：热导率高，但成内情对较高。
  一些先进的？橐沧钕冉幽傻粒ˋlN）陶瓷基板，因其与芯片及底板更好的CTE（热膨胀系数）匹配。

1.2 互连与毗连质料

• 芯片贴装质料：古板焊锡膏正逐渐被纳米银烧结膏取代。纳米银烧结具有5倍以上的导热性能和10倍以上的可靠性，能显著降低热阻并提高？榈氖倜。芯片焊接朴陋率能控制在1%左右。

• 互联质料：

• 铝/铜键合线：现在仍是最主流的互连手艺之一，但其引入的寄生电感和可靠性问题在高频应用中面临挑战。

• Cu-Clip（铜夹）绑定：取代键合线，散热性和通流能力都大大增强，提升了？檎蹇煽啃。

• Lead Frame（引线框架）：接纳铜质料，厚度约0.3mm，用于实现电气互联和引出电极。

1.3 外壳与封装质料

• 封装外壳：古板环氧树脂模注料仍在使用，但PPS（聚苯硫醚） 等高性能工程塑料应用增多，因其耐温特征好、机械强度高。

• 灌封胶：接纳高耐热树脂，以对应芯片的高事情温度规模（如175℃）。

• 散热质料：基板底部常接纳烧结银手艺与散热器互联，省去了导热绝缘垫片，降低了热阻。

2 封装工艺流程

车规级SiC功率？榈姆庾安坏蟾咝阅，还需知足汽车级的高可靠性和自动化生产需求。

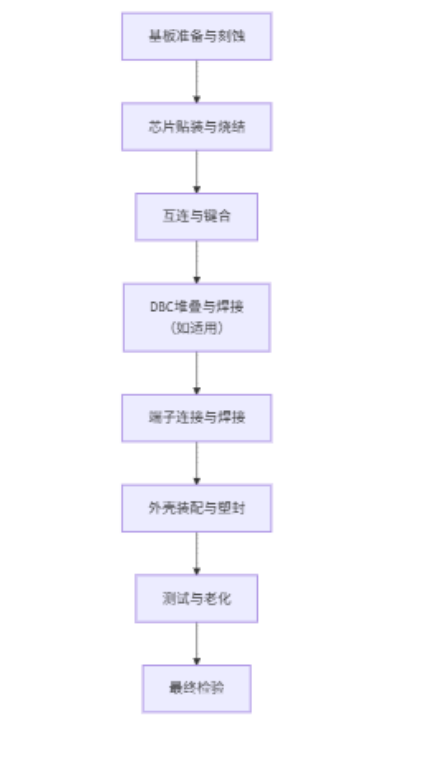

2.1 主要封装流程

典范的封装流程主要包括以下办法，但会因详细设计和工艺而异：

1. 基板制备：首先凭证电路设计和芯片结构刻蚀DBC（直接键合铜）或AMB基板上的铜层。

2. 芯片贴装：通过真空回流焊接或银烧结工艺将SiC芯片准确地贴装到基板上。银烧结需要在高温高压下举行，以确保低朴陋率和优异的热机械性能。

3. 互连工艺：

• 引线键合：接纳超声键合手艺将铝线或铜线毗连到芯片的栅极和源极焊盘。

• Clip Bonding：使用预成型的铜夹举行互连，通常通过回流焊完成，以实现更大的电撒播导能力和更好的散热。

4. DBC堆叠与毗连（关于立异封装）：关于接纳多堆叠DBC单位的设计，需要将顶层DBC焊接究竟层DBC上，并使用毗连器或三维端子在差别DBC单位之间实现电气毗连。

5. 端子焊接：将功率端子和信号端子焊接到响应的基板或引线框架上。

6. 外壳与塑封：接纳转移注塑成型工艺将？橛没费跏髦騊PS塑料封装起来，以实现情形；ぁ⒒当；ず偷缙。关于双面散热？，注塑历程需要奇异的转模注塑工艺。

7. 测试与老化：举行高压测试、功效测试和高温老化测试，以确保？榈目煽啃院湍途眯，知足车规标准（如AQG 324）。

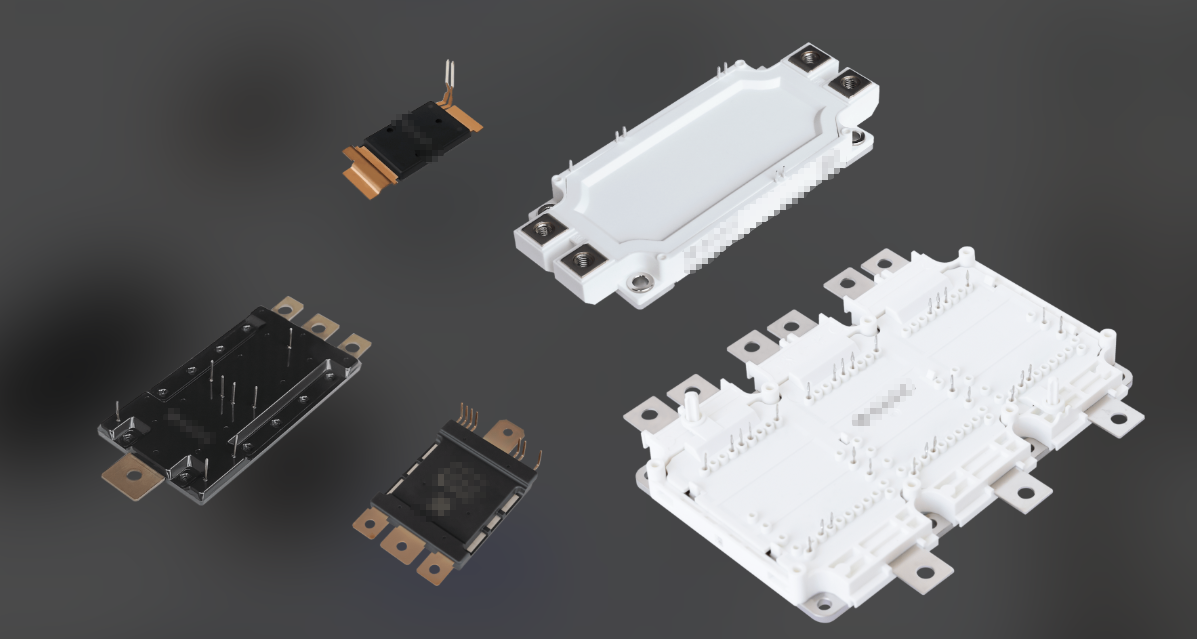

2.2 先进封装手艺

为了充分验展SiC的性能，许多立异封装手艺被开发出来：

• 双面散热（DTS）：芯片上下外貌均接纳导热路径，提升30%散热能力，有用降低系统本钱。

• 多堆叠DBC单位：将整个？榛逯Ы獬啥喔龈〉腄BC单位举行堆叠，使用互感对消效应减小寄生电感（可降低74.8%），并提高设计自由度和生产良率。

• 无引线互连：接纳Lead Frame或Cu-Clip取代大部分键合线，减小寄生参数，提高可靠性和功率密度。

• 塑封手艺：全塑封？槟芨玫乇；つ诓拷峁，顺应卑劣情形。接纳纳米银烧结、粗引线键合等工艺可显著提高可靠性。

3 焦点市场应用剖析

车规级SiC功率？榈氖谐≡鎏硌该，其主要驱动力来自于新能源汽车工业的蓬勃生长。

3.1 市场规模与增添

• 凭证QYResearch调研，2024年全球车规级SiC功率？槭谐∠鄱畹执锪26.46亿美元，预计2031年市场规模将增添至117.6亿美元，2025-2031时代年复合增添率（CAGR）高达24.1%。

• 汽车已成为碳化硅功率器件最大的下游市场，2023年全球新能源汽车总销量达1465.3万辆，其中中国销量占比64.8%（949.5万辆），一连8年位居全球第一。

3.2 主要应用领域

车规级SiC？橹饕τ糜谝韵录父隽煊颍

3.3 竞争名堂

全球车规级SiC功率？槭谐∠衷谟杉讣夜示尥分鞯，但中国厂商正在快速崛起。

• 国际主要厂商：意法半导体（STMicroelectronics）（特斯拉主要供应商）、英飞凌（Infineon）、Wolfspeed、罗姆（Rohm）、安森美（Onsemi） 等。前三大厂商占有了全球约70%的市场份额。

• 中国主要厂商：比亚迪半导体、芯联集成、广东芯聚能、基本半导体、中车时代电气、斯达半导等。按收入计，2024年中国市场前七大厂商占有了约94%的份额。比亚迪在其汉EV车型上搭载了自主研发的SiC？。

3.4 市场驱动因素与挑战

• 驱动因素：

• 新能源汽车800V高压平台的推广：对1200V及以上的SiC？樾枨蠹ぴ。

• 追求续航里程和快充效率：SiC？槟苡杏锰嵘低承，缓解里程焦虑，支持大电流快充。

• 本钱下降：随着衬底手艺成熟和产能扩张，SiC器件本钱正以每年10%-15%的速率下降，加速其普及。

• 面临挑战：

• 制造本钱仍较高：SiC质料的制备和器件生产本钱仍高于硅器件。

• 手艺成熟度：如沟槽型SiC MOSFET的专利壁垒较高，质料缺陷和恒久可靠性数据仍需积累。

• 供应链韧性：全球SiC工业名堂泛起美、欧、日三足鼎峙，中国在衬底等要害环节仍需增强自主可控。

4 未来生长趋势

1. 电压品级升级：随着800V甚至更高电压平台成为主流，1700V的SiC？椋ㄈ绻ぱ性嚎⒌男秃牛┙诔涞缱攘煊蚧竦酶毡橛τ。

2. 封装手艺一连立异：追求更低的寄生电感（<3nH）、更低的热阻和更高的功率密度。三维封装、集成化封装（如将驱动、传感、控制集成于一体）是主要偏向。

3. 本钱优化与国产替换：通过质料立异、工艺优化和规模效应一连降本。中国厂商将逐步突破手艺壁垒，提升在全球供应链中的职位和市场份额。

4. 应用领域拓展：除新能源汽车外，SiC功率？榛菇诠夥姹洹⒐ひ悼刂啤⒁搅破餍档攘煊蛘瓜指笄绷。

5 总结

车规级SiC功率？橥ü幽上冉目斫氲继逍酒⒏咝阅艿姆庾爸柿希ㄈ缒擅滓MB基板）和立异的互连与封装手艺（如双面散热、多堆叠DBC、Cu-Clip），乐成实现了高效率、高功率密度、高可靠性的设计目的，成为推动电动汽车生长的要害手艺之一。

其市场应用以新能源汽车主驱逆变器为焦点，并笼罩OBC、DC-DC及充电桩等领域，市场增添迅速且未来可期。虽然现在工业仍面临本钱、手艺和供应链方面的挑战，但随着手艺的一直成熟和本钱的一连下降，SiC功率？楸亟诟衫牧煊蚴┱怪饕饔，并泛起出电压品级升级、封装集成化更高、国产替换加速等未来趋势。
