我们将分两部分对汽车电子电控系统（ECU）举行周全剖析
，并深入探讨其电路板焊后残留物洗濯不清洁的严重影响。

第一部分：汽车电子电控系统（ECU）全剖析

1. ECU是什么？

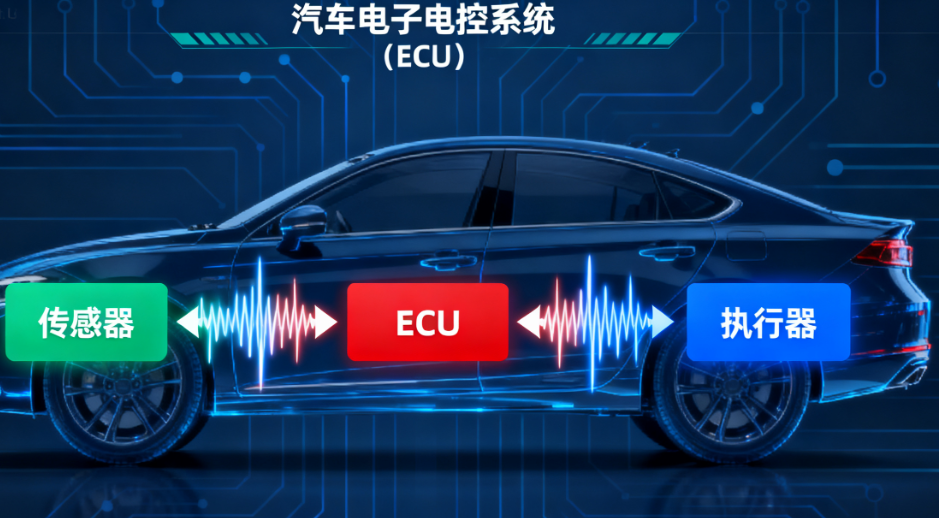

ECU
，全称电子控制单位
，是现代汽车的“大脑”。它是一个嵌入式系统
，通过内置的微处置惩罚器和软件程序
，对传感器输入的信号举行处置惩罚
，然后驱动执行器完成特定使命
，从而准确控制汽车的某个子系统。

简朴来说
，ECU就是一个专用的微型盘算机。

2. ECU的焦点组成部分

一块ECU电路板通常包括以下焦点部件：

• 主控芯片：

• 微控制器： 这是ECU的焦点
  ，包括CPU、存储器（ROM、RAM、EEPROM）和输入/输出接口。汽车级MCU要求极高的可靠性、宽温事情规模和抗滋扰能力。

• 数字信号处置惩罚器： 在一些对实时盘算要求高的ECU中
  ，用于快速处置惩罚重大的数学运算。

• 电源治理电路：

• 将汽车蓄电池提供的12V/24V不稳固电压
  ，转换为ECU内部种种芯片所需的差别稳固电压。

• 通讯接口：

• CAN控制器/收发器： 这是汽车网络的主干
  ，使ECU能够与其他ECU（如发念头ECU、变速箱ECU）举行数据交流。

• LIN收发器： 用于低速、低本钱的控制应用
  ，如车窗、雨刷。

• FlexRay： 用于高实时性要求的系统
  ，如线控系统。

• 以太网： 用于高速数据传输
  ，如高级驾驶辅助系统和车载信息娱乐系统。

• 输入接口（前端）：

• 模拟信号调理电路： 处置惩罚来自模拟传感器的信号
  ，如节气门位置传感器、冷却液温度传感器。包括信号放大、滤波和模数转换。

• 数字信号输入电路： 处置惩罚来自开关或数字传感器的信号
  ，如霍尔效应传感器。

• 输出接口（后端）：

• 功率驱动电路： 由功率晶体管或智能功率芯片组成
  ，用于驱动大电流负载
  ，如喷油器、燃烧线圈、继电器、电机。

• 存储器：

• 程序存储器： 存储控制软件和标定命据。

• 数据存储器： 存储暂时数据和故障码。

3. ECU的事情流程

1. 信号收罗： 传感器监测发念头温度、转速、氧含量、油门位置等物理参数
   ，并将其转换为电信号。

2. 信号处置惩罚与A/D转换： 输入电路对信号举行调理（去噪、放大）
   ，并将模拟信号转换为数字信号
   ，供微控制器读取。

3. 数据处置惩罚与决议： 微控制器执行预存的软件程序
   ，将输入的实时数据与内部存储的“理想模子”（MAP图）举行较量和盘算。

4. 输出驱动： 凭证盘算效果
   ，微控制器发出指令
   ，通过输出驱动电路控制执行器行动（如准确控制喷油脉宽、燃烧正时）。

5. 通讯与诊断： 通过CAN总线与其他ECU共享信息
   ，并实时监测系统状态
   ，发明异常时存储故障码并点亮故障灯。

4. 汽车中常见的ECU类型

现代汽车可能拥有上百个ECU
，常见的包括：

• 发念头控制？椋‥CM/PCM）： 最焦点的ECU
  ，控制燃油喷射、燃烧、排放等。

• 变速箱控制？椋═CM）： 控制自动变速箱的换挡逻辑。

• 防抱死制动系统（ABS）控制？椋 控制刹车防抱死。

• 车身控制？椋˙CM）： 控制车身功效
  ，如灯光、门窗、雨刷。

• 清静气囊控制单位（ACU）： 控制清静气囊的触发。

• 电子稳固程序（ESP）控制单位： 控制车辆动态稳固性。

第二部分：ECU电路板焊后残留物洗濯不清洁的影响

在ECU的制造历程中
，焊接（尤其是波峰焊和回流焊）后
，电路板上会残留助焊剂、锡珠、灰尘等污染物。彻底的洗濯是包管其恒久可靠性的要害工序。若是洗濯不清洁
，将导致灾难性效果。

1. 残留物的主要因素

• 松香： 古板助焊剂的主要因素
  ，自己是绝缘体
  ，但受潮和加热后会变质。

• 活化剂： 通常是酸性或卤化物
  ，用于去除金属氧化物
  ，增进焊接。它们是导致电化学问题的元凶。

• 溶剂： 承载固体因素。

• 其他添加剂。

2. 洗濯不清洁的严重影响

这些影响通常是渐进和潜在的
，在车辆使用一段时间后才爆发。

1. 电化学迁徙与枝晶生长

• 机理： 残留的活化剂（离子性污染物）在湿润情形下会电离
  ，形成电解质。当电路板通电时
  ，在两个具有电位差的导体之间
  ，金属离子（如铜、锡）会通过电解质迁徙
  ，并在阴极析出
  ，形成树枝状的金属结晶
  ，即“枝晶”。

• 效果：

• 短路： 枝晶会桥接两个原本绝缘的线路
  ，导致局部短路
  ，销毁元件或使ECU功效杂乱。

• 泄电流： 纵然未形成完全短路
  ，也会爆发显著的泄电流
  ，消耗电能并导致信号异常。

2. 侵蚀

• 机理： 残留的酸性活化剂会一连侵蚀电路板上的铜走线、焊盘和元件引脚。

• 效果：

• 线路开路： 细小的铜线被侵蚀断
  ，导致电路断路。

• 焊点失效： 焊点强度下降
  ，变得懦弱
  ，在振动或热胀冷缩下容易开裂。

• 接触不良： 毗连器引脚被侵蚀
  ，导致接触电阻增大
  ，信号失真。

3. 泄电与绝缘电阻下降

• 机理： 纵然是非活性的松香残留物
  ，在吸潮后也会在电路板外貌形成一层导电薄膜
  ，降低外貌绝缘电阻。

• 效果：

• 信号失真： 高频或高阻抗电路对泄电极其敏感
  ，会导致传感器读数禁绝、通讯过失。

• 误行动： 微弱的泄电流可能被误读为有用信号
  ，导致ECU做蜕化误判断。

4. 热治理与恒久可靠性问题

• 机理： 板上的污染物会阻碍散热
  ，导致局部热门。同时
  ，污染物在恒久高温下会固化、碳化
  ，变得更难扫除
  ，并可能爆发新的化学物质。

• 效果：

• 元件过热： 功率器件因散热不良而过早老化或损坏。

• 性能衰减： 整个系统的恒久可靠性大打折扣。

5. 三防漆涂覆不良

• 机理： 为了包管在卑劣的汽车情形下事情
  ，ECU电路板通；崤缤咳榔峋傩斜；。若是板面有残留物
  ，三防漆将无法有用附着。

• 效果：

• 附着力差： 三防漆会起泡、剥离
  ，失去；ぷ饔。

• ；なВ 水分和污染物会从涂层缺陷处侵入
  ，加速上述所有问题的爆发。

总结

关于汽车ECU这种高可靠性要求的产品
，“清洁度就是可靠性”。焊后洗濯绝非一个无关紧要的办法
，而是确保其在长达10-15年的生命周期内
，面临振动、崎岖温、湿润等严酷情形仍能稳固事情的生命线。洗濯不清洁带来的电化学迁徙、侵蚀和泄电问题是导致ECU早期失效和神秘故障的主要缘故原由之一
，会给主机厂和供应商带来重大的保修本钱和品牌声誉损失。因此
，接纳合适的洗濯工艺（如水基洗濯、超声洗濯）并举行严酷的清洁度检测
，是ECU制造历程中不可或缺的环节。

汽车电子ECU洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。
