QFN封装结构、优势及市场应用剖析及尊龙凯时科技QFN封装洗濯剂先容

周全剖析QFN封装:结构、优势、工艺与市场焦点应用

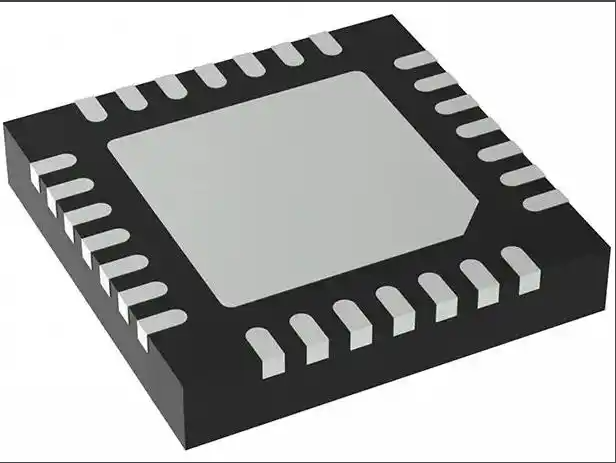

一、 QFN封装概述

QFN,全称为Quad Flat No-leads Package,中文译为四侧无引脚扁平封装。它是一种外貌贴装型封装,降生于21世纪初,以其卓越的电气性能、精彩的散热能力和极小的封装尺寸,迅速成为中低引脚数集成电路的主流封装选择。

其名称中的“No-leads”是其最显著的特征:它没有古板封装(如SOP、QFP)那样向外伸出的“翼形”引脚,取而代之的是封装体侧边或底部外貌的导电焊盘,通过焊料直接与PCB板焊接。

二、 QFN封装结构详解

QFN封装的结构可以看作一个多层堆叠的细密系统,主要包括以下部分:

  1. 铜质引线框架:

    • 这是封装的骨架和基础,通常是一块蚀刻或冲压成型的铜片。

    • 它分为芯片焊盘 和引线 两部分。芯片焊盘位于中央,用于粘接芯片;引线围绕在周围,作为芯片与外部电路的毗连桥梁。

  2. 半导体芯片:

    • 通过导电胶或共晶焊的方法,被牢靠在中央的芯片焊盘上。

  3. 键合线与内引线:

    • 使用极细的金线或铜线,通过超声焊接手艺,将芯片上的焊盘与引线框架上的内引线毗连起来,实现电信号互通。

  4. 塑封料:

    • 一种环氧树脂化合物,通过模具转移成型手艺,将芯片、键合线和内引线框架包裹起来,提供机械;ず颓樾伪;。

  5. 外部焊盘:

    • 封装完成后,位于封装体底部和侧边的引线框架部分被袒露出来,形成可焊接的焊盘。这些焊盘与PCB上的焊盘逐一对应。

  6. 散热焊盘:

    • 这是QFN的一大特色。位于封装正中央底部的大面积裸露铜垫,它直接与芯片背面的芯片焊盘相连。

    • 焦点作用:提供一条从芯片到PCB的极低热阻路径,是高效散热的要害。

结构变体:

  • 带散热片的QFN:在标准QFN的散热焊盘上特殊贴附一个金属散热块,进一步提升散热能力。

  • 双排QFN:在封装体侧边形成两排焊盘,可以在不增添封装面积的情形下增添I/O数目。

  • ** wettable flank QFN**:通过特殊工艺使塑封体侧面的铜框架形成一个可焊的侧面,解决了AOI无法检测焊点质量的行业难题。

三、 QFN封装的焦点优势

  1. 卓越的散热性能

    • 得益于其裸露的中央散热焊盘,可以通过焊料直接毗连到PCB的接地层和散热铜箔上,热阻(θJA)很是低,通?纱20-40°C/W,远优于同尺寸的QFP封装。

  2. 优异的电气性能

    • 低电感:无引线结构使得内部引线长度极短,显著降低了寄生电感和串扰。

    • 低电阻:引线框架由高导电性的铜制成。

    • 这些特征使得QFN很是适合高频、高速应用,如RF射频电路。

  3. 超小的尺寸与重量

    • 由于没有外伸的引脚,封装体尺寸险些即是芯片自己所需的最小尺寸,实现了极高的“封装效率”。很是切合消耗电子、便携装备对小型化、轻薄化的追求。

  4. 低本钱

    • 结构简朴,使用的质料(铜、塑封料)本钱较低。

    • 制造工艺相对成熟,生产效率高。


四、 QFN封装的要害制造工艺

QFN的制造主要接纳引线框架法和模塑成型手艺,流程如下:

  1. 晶圆减薄与划片:将晶圆背面磨薄,然后用激光或金刚石砂轮切割成单个芯片。

  2. 芯片贴装:将芯片用粘合剂准确地贴装到引线框架的芯片焊盘上。

  3. 引线键合:使用键合机将金线/铜线从芯片焊盘毗连到引线框架的内引线。

  4. 塑封成型:将整个引线框架条带放入模具中,用熔融的环氧树脂塑封料举行灌注和固化。

  5. 后固化:使塑封料完全固化,抵达最终的机械强度。

  6. 电镀:在引线框架的裸露部分(即外部焊盘)镀上一层可焊性涂层,如锡或镍钯金,避免氧化并包管焊接可靠性。

  7. 切割成型:将连在一起的引线框架条带切割成单个的QFN封装单位。

  8. 测试与编带:举行电性能测试,然后将及格品编入卷带,准备出货。

五、 设计挑战与注重事项

只管优势显着,但QFN在PCB设计和组装中也保存挑战:

  1. 焊接检查难题:

    • 由于焊点在封装底部,古板的2D X射线或光学检查难以直接视察焊点质量(如虚焊、桥接)。解决计划:使用3D X-Ray或接纳带有wettable flank的QFN变体,使焊点轮廓在侧面可见,便于AOI检测。

  2. PCB设计要求高:

    • 热设计:PCB上必需设计与之匹配的散热焊盘,并通过多个导热过孔毗连到内部接地层,以最大化散热效果。

    • 焊盘设计:需要严酷凭证数据手册设计焊盘图形,通常PCB焊盘应稍大于或即是封装焊盘,以避免立碑或焊接短路。

  3. 机械强度:

    • 与有引脚的封装相比,QFN依赖焊料与PCB毗连,在受到强烈机械应力(如弯曲、撞击)时,可靠性稍差。需要通过底部填充胶来增强。

  4. 共面性要求:

    • PCB和封装自己的共面性必需很是好,任何细小的弯曲都可能导致部分焊盘无法与PCB接触,造成开路。

六、 市场焦点应用

QFN封装依附其综合优势,在以下领域占有了绝对主导职位:

  1. 智能手机与便携装备:

    • 应用:电源治理芯片、音频编解码器、RF功率放大器、Wi-Fi/蓝牙?椤⑸淦凳辗⑵。

    • 缘故原由:对尺寸、功耗和散热有极致要求。

  2. 汽车电子:

    • 应用:发念头控制单位、高级驾驶辅助系统传感器接口、信息娱乐系统、车身控制?。

    • 缘故原由:需要高可靠性、优异的散热以应对高温情形,同时空间有限。

  3. 通讯与网络装备:

    • 应用:光?椤⑼缃涣骰/路由器中的接口芯片、时钟爆发器。

    • 缘故原由:优异的电气性能知足高速数据传輸的需求。

  4. 工业与医疗电子:

    • 应用:传感器接口、数据收罗系统、便携式医疗装备。

    • 缘故原由:高可靠性、小尺寸便于集成。

  5. 消耗电子:

    • 应用:数码相机、无人机、可衣着装备中的种种控制器和驱动芯片。

七、 总结与展望

QFN封装通过其立异的“无引脚”和“底部散热焊盘”设计,乐成地在性能、尺寸和本钱之间取得了绝佳的平衡。它虽然不是引脚数最高的封装,但在其适用的中低引脚数规模内,是现在最理想的选择之一。

未来,随着系统级封装手艺的兴起,QFN可以作为一个大平台,将多个芯片(如Die、被动元件)集成在一个封装体内,形成更为重大的SiP?,继续在电子装备小型化和功效集成化的浪潮中饰演要害角色。同时,增强散热型QFN息争决可检测性问题的QFN变体也将一直演进,以知足更严苛的应用需求。

QFN封装洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容:

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 (13691709838)Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业,具有二十多年的水基洗濯工艺解决计划效劳履历,掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发,具有深挚的手艺开发能力,拥有五十多项知识产权、专利,是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌,以完善的效劳系统,高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势,为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商,另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划,为客户解决种种高端细密电子、芯片封装制程洗濯中的难题,理顺工艺,提高良率,成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位,编写全球首部中文版《洗濯指导》IPC标准(标准编号:IPC-CH-65B CN)(“Guidelines for Cleaning of Printed Boards and Assemblies”),IPC标准是全球电子行业优先选用标准,是集成电路质料工业手艺立异同盟会员成员。

主营产品包括:集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点:FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯;晶圆级封装;高密度SIP焊后洗濯;功率电子洗濯。
