多芯片封装之王：CoWoS手艺生长与市场焦点应用周全剖析

在摩尔定律逐渐失灵的今天，纯粹依赖缩小晶体管尺寸来提升芯片性能已变得愈发难题且腾贵。于是，半导体行业将眼光投向了“逾越摩尔定律”的路径，其中，先进封装手艺饰演了至关主要的角色。而CoWoS，正是这片新蓝海中的皇冠明珠。

一、 CoWoS是什么？焦点手艺原理剖析

CoWoS是台积电推出的一种2.5D先进封装手艺，其全称为 Chip-on-Wafer-on-Substrate。

我们可以将其拆解为三个办法来明确：

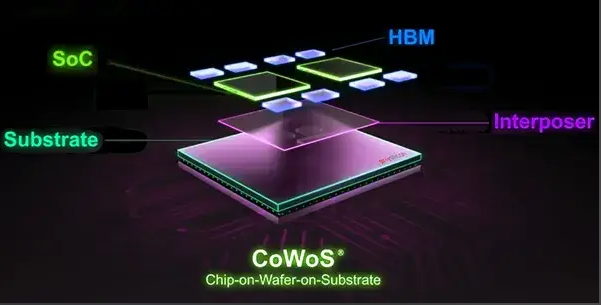

1. Chip-on-Wafer：首先，将多个预先制造好的、差别功效的芯片（称为“小芯片”或Chiplets），通过微凸块手艺，高密度地装置到一个硅中介层上。这个硅中介层自己是一片硅晶圆。

2. Wafer-on-Substrate：然后，将这个已经集成了多个芯片的硅中介层，像通俗芯片一样，封装到一块更大的通例封装基板上。

3. 最终成型：基板再与印刷电路板毗连，完成整个封装历程。

CoWoS的焦点立异在于“硅中介层”：

• 高密度互连：中介层内部有密密麻麻的硅通孔和布线层，其线路密度和带宽远高于古板的有机基板。它充当一个“超等高速公路”，让其上方的多个芯片（如CPU、GPU、HBM等）能够以极高的速率和带宽举行通讯。

• 异质集成：允许将差别工艺节点、差别功效、甚至来自差别供应商的芯片集成在一起。例如，可以用最先进的5nm工艺制造逻辑芯片，同时用本钱更优的成熟工艺制造I/O芯片，并与第三方HBM内存堆叠在一起。

形象比喻：
古板的芯片封装像是让每个家庭成员（芯片）住在自力的平房里，通过狭窄的墟落公路（PCB走线）通讯。而CoWoS则是让所有家庭成员住进一栋配备了高速电梯和内部走廊的摩天大楼（硅中介层） 里，成员间的相同效率极高，而这栋大楼再作为一个整体坐落在社区（基板）中。

二、 CoWoS的手艺演进蹊径图

台积电自2012年推出第一代CoWoS以来，一连对其举行迭代升级，主要围绕增大中介层面积、提升互连密度、降低本钱三个偏向。

下一代偏向：

• 更大尺寸：挑战半导体制造极限，制造凌驾标线尺寸（~1700mm?）的“超大中介层”。

• 光学互连：在未来，可能在中介层中集成光波导，用光信号取代电信号，实现更高带宽和更低功耗。

三、 市场焦点应用周全剖析

CoWoS手艺并非适用于所有芯片，其高昂的本钱决议了它主要用于那些对算力、带宽、能效有极致要求的“金字塔顶端”应用。

1. 人工智能与高性能盘算 - 最焦点的驱动力

• 应用场景：AI训练与推理、大型语言模子、科学盘算、天气模拟等。

• 为何需要CoWoS：现代的AI加速器（如NVIDIA H100/B200）需要将重大的GPU焦点与海量的HBM内存细密耦合。HBM提供高达TB/s级别的带宽，只有CoWoS的中介层才华知足这种极致的带宽需求，同时将整个系统做小，降低通讯延迟和功耗。

• 市园职位：这是CoWoS目今最大、最焦点的市场，险些所有的顶级AI芯片都依赖于CoWoS手艺。

2. 高端网络与数据中心

• 应用场景：数据中心交流芯片、智能网卡、DPU。

• 为何需要CoWoS：随着数据速率向800G、1.6T迈进，交流芯片需要极高的内部数据吞吐量。通过CoWoS集成多个焦点、高速SerDes和HBM，可以打造出性能怪兽级的网络芯片，知足超大规模数据中心的需求。

3. 高端FPGA

• 应用场景：通讯加速、军事航天、原型验证。

• 为何需要CoWoS：这是CoWoS手艺的“起源地”。高端FPGA通过集成多个FPGA逻辑单位、高速收发器和HBM，实现了亘古未有的无邪性和性能，可用于最重大的硬件加速使命。

4. 异构盘算与Chiplet生态系统

• 应用场景：未来通用CPU、SoC。

• 为何需要CoWoS：随着Chiplet（小芯片）理念的普及，像AMD的EPYC系列效劳器CPU已经通过类似2.5D手艺（但其接纳本钱更低的TSV-less手艺）集成多个盘算芯粒。CoWoS-L等更经济的变体，为未来将CPU、GPU、NPU、IO芯粒等“混搭”集成提供了理想平台，是实现“量身定制”芯片的要害。

四、 市场名堂、挑战与未来展望

1. 市场名堂

• 向导者：台积电在CoWoS领域拥有绝对的手艺和市场领先职位，是其先进封装营业的“压舱石”。

• 竞争者：英特尔力推其2.5D EMIB和3D Foveros手艺；三星电子有I-Cube、H-Cube和X-Cube；AMD等芯片设计公司也在推动相关标准和替换计划。

• 要害瓶颈：产能。由于AI芯片需求爆炸式增添，CoWoS产能成为全球半导体供应链的“瓶颈”。台积电正在起劲扩产，但产能完全释放仍需时间。

2. 主要挑战

• 本钱高昂：硅中介层的制造、TSV工艺等都增添了特另外本钱，仅适用于高端市场。

• 热治理难题：将多个高功耗芯片细麋集成，爆发重大的热量密度，对散热计划提出了极致挑战。

• 设计与测试重大：3D/2.5D设计需要全新的EDA工具和设计流程，测试也变得异常重大。

• 良率问题：多个芯片集成，总良率是各个芯片良率的乘积，对单个芯片的良率要求极高。

3. 未来展望

• 与3D IC融合：未来的偏向是“CoWoS + SoIC”，即在2.5D集成的基础上，进一步举行3D堆叠，实现更极致的性能与能效。

• 产能扩张与本钱优化：随着手艺成熟和规模效应，CoWoS的本钱有望逐步下降，应用规模将从超高端向高端渗透。

• 推动Chiplet标准化：CoWoS的乐成将极大地增进UCIe等Chiplet互连标准的普及，形成一个昌盛的Chiplet生态系统。

总结

CoWoS已从一项前沿手艺，生长成为驱动AI革命和高性能盘算前进的基石性工艺。它完善地体现了“异质集成”与“逾越摩尔”的焦点理念，通过系统级立异，在晶体管微缩之外开发了新的性能增添路径。只管面临本钱、热治理和产能的挑战，但随着手艺的一直演进和市场的一连需求，CoWoS及其衍外行艺必将在未来的算力时代饰演越发焦点的角色，成为高端芯片不可或缺的“赋能平台”。
