FC倒装芯片封装的生长历程与市场焦点应用情形剖析

一、生长历程

1. 首创阶段（1960年月）

• 1960年：IBM公司率先开发C4（可控塌焊毗连）手艺，使用95Pb5Sn焊料凸点实现芯片与封装基板的电气毗连，这是倒装芯片手艺的起源。

• 1970年：IBM将C4手艺升级为可控塌陷芯片毗连手艺，接纳高铅含量焊料凸点完成芯片与基板互连。

• 1960年月后期：Fairchild公司开发铝凸点手艺，Amelco公司优化金凸点工艺，推下手艺多元化生长。

2. 成熟生长阶段（2000年后）

• 凸点质料从早期的锡铅合金扩展至铜、铟等金属，形成UBM（凸点下金属化）工艺系统。

• UBM工艺系统包括溅射、蒸镀、化学镀等多种制备要领，显著提升了工艺精度和可靠性。

• 2000年后，倒装芯片手艺逐渐成为高性能芯片的主流封装手艺，普遍应用于CPU、GPU等高端芯片。

3. 先进封装系统形成（2010年后）

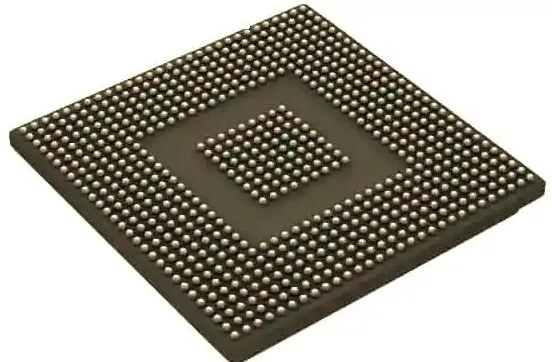

• 倒装芯片手艺作为先进封装的"通用底座"，成为FCBGA、FCCSP等先进封装形式的基础。

• 与2.5D/3D封装手艺融合，形成更重大的先进封装解决计划，如台积电CoWoS手艺，应用于英伟达A100/H100、AMD MI系列等AI算力芯片。

二、手艺特点与优势

1. 焦点手艺特点

• 高密度互连：芯片I/O端可漫衍在芯片外貌恣意位置，实现3000个/cm?的高封装密度。

• 短信号传输路径：芯片有源面直接与基板毗连，信号传输路径大幅缩短，镌汰信号延迟和消耗。

• 优异散热性能：芯片背面可直接接触空气，实现高效散热，热耗散功率达25W。

• 高频性能优势：支持10-40 GHz信号处置惩罚，知足高速、高频应用场景需求。

2. 主要优势比照

三、市场焦点应用情形

1. 消耗电子领域

• 智能手机/移动装备：用于CPU、射频模组等焦点部件，知足高密度I/O和散热需求，高通、联发科芯片普遍接纳。

• 条记本电脑/HPC：FCBGA因高频率、低电磁滋扰特征，成为高性能处置惩罚器封装的主流选择。

2. 汽车电子领域

• 自动驾驶系统：倒装封装用于ADAS芯片、车载传感器等，要求高可靠性和耐高温性能。

• 电动化趋势：随着汽车电子化水平提高，倒装封装在车载信息娱乐系统、动力控制单位中应用普遍。

3. AI与数据中心

• 高性能盘算：AI芯片（如英伟达GPU、AMD处置惩罚器）依赖倒装封装提升信号传输速率和散热效率。

• 2.5D/3D集成：倒装手艺与硅中介层连系，实现存储与盘算芯片的高效集成，解决"存算疏散"问题。

4. 通讯与存储领域

• 5G/物联网：射粕习端？椋ㄈ绾撩撞ˋiP）依赖倒装封装实现高集成度。

• 存储器芯片：FCCSP在DRAM封装中占优，支持小型化与高速信号处置惩罚，被三星、SK海力士接纳。

四、市场规模与增添趋势

1. 全球市场规模

• 2023年：全球倒装封装市场规模约280亿美元。

• 2025年：预计达350亿美元（CAGR 7%）。

• 2036年：预计突破500亿美元，复合年增添率（CAGR）达7%。

2. 主流封装手艺细分市场

3. 区域市场漫衍

• 亚太地区：占有全球市场超50%份额，主要受益于中国、韩国等国家的消耗电子和汽车工业链。

• 中国：2023年先进封装渗透率约39%，低于全球水平，但增添潜力重大，预计2025年市场规模超1100亿元。

五、竞争名堂与海内生长

1. 国际竞争名堂

• FCCSP市。喝赵鹿猓ˋSE）占有23%市占率，三星14%，安靠（Amkor）10%。

• FCBGA市。好拦硕ˋmkor）、中国台湾日月光、中国长电科技为主要厂商。

• 手艺领先者：Intel、TSMC聚焦FCBGA和先进封装（如CoWoS），效劳高性能盘算需求。

2. 海内生长现状

• 手艺突破：通富微电在倒装封装手艺上实现规；敫吡悸，南通AI封装项目为其切入高端市场铺平蹊径。

• 长电科技：构建笼罩全场景的先进封装手艺矩阵，涵盖倒装芯片及引线键合等焦点手艺。

• 基板结构：兴森科技于2022年进入FCBGA基板市场，珠海项目已于2023年第三季度实现小批量供货，预计2025年满产值可达58亿元。

• 深南电路：正在结构FCBGA基板市场，现在处于样品研发阶段。

六、未来生长趋势

1. 手艺融合：倒装芯片手艺将与2.5D/3D封装、FOPLP等手艺深度融合，形成更重大的先进封装解决计划。

2. AI驱动增添：随着AI芯片需求激增，倒装封装在高性能盘算、AI训练与推理领域的应用将进一步扩大。

3. 国产替换加速：海内企业通过手艺突破和产能扩张，逐步缩小与国际领先企业的差别，提升国产化率。

4. 应用场景扩展：从消耗电子、通讯装备向汽车电子、医疗装备、工业控制等更多领域渗透。

5. 本钱优化：随着工艺成熟和规；，倒装封装本钱将逐步降低，推动其在中端市场的普及。

倒装芯片封装手艺作为半导体先进封装的"通用底座"，正从高端市场向中端市场渗透，随着5G、AI、汽车电子等领域的快速生长，其市场潜力将一连释放，成为推动半导体工业向更高集成度、更优性能生长的要害驱动力。

倒装芯片封装洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用。是IPC-CH-65B CN《洗濯指导》标准的单位。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯。
