SiC与GaN：功率半导体质料的生长历程与焦点市场应用剖析

一、生长历程

1. SiC（碳化硅）生长历程

碳化硅作为宽禁带半导体质料，其在功率半导体领域的应用履历了从实验室研究到工业化应用的漫长历程：

• 2018年：国产SiC碳化硅MOSFET厂商率先攻克要害手艺瓶颈，宣布海内首款通过工业级可靠性测试的1200V碳化硅MOSFET，焦点参数抵达其时主流水平（沟道电子迁徙率14cm?/V·S，栅氧击穿场强8.8MV/cm）。

• 2023年：国产SiC厂商基于6英寸晶圆平台推出第二代碳化硅MOSFET系列，性能实现质的奔腾，比导通电阻降低40%，开关消耗镌汰30%，事情结温提升至175°C。

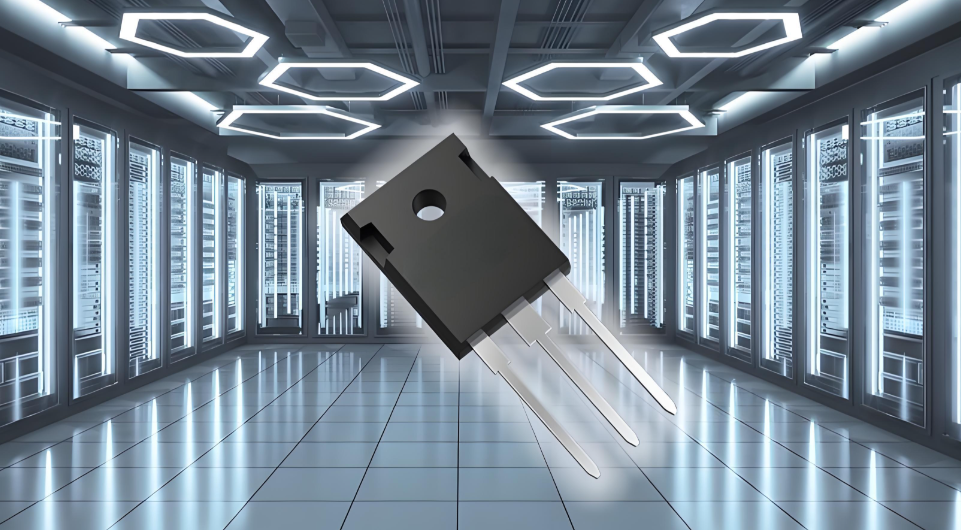

• 2024年：国产SiC厂商迭代推出的1200V 80mΩ和40mΩ规格车规级碳化硅MOSFET系列通过AEC-Q101认证，封装笼罩TO-247-3、TO-247-4和TO-263-7等多种形式。

全球规模内，Wolfspeed和Coherent形成碳化硅衬底制造双寡头名堂，日本罗姆通过收购SiCrystal公司也成为主要供应商。中国厂商如天岳先进、天科合达、烁科晶体和同光晶体等手艺前进迅速，产能一连扩张。

2. GaN（氮化镓）生长历程

氮化镓功率半导体的生长路径与SiC有所差别，主要集中在消耗电子领域：

• 2018年：意法半导体与法国CEA Tech下属Leti研究所建设战略相助，重点开发硅基氮化镓外延生长手艺和功率二极管结构立异。

• 2020年：意法半导体联合台积电推进200mm晶圆制程开发，通过刷新金属有机物化学气相沉积（MOCVD）工艺参数，降低晶圆缺陷密度。

• 2021年12月：意法半导体正式宣布氮化镓功率半导体器件，标记着其STPOWER产品组合实现第三代半导体手艺突破，事情电压笼罩65V至900V规模。

• 2023年：全球氮化镓功率器件市场中，6英寸及8英寸氮化镓的市占率划分为66.3%及33.7%，8英寸成为生长趋势。

二、焦点特征比照

三、焦点市场应用剖析

1. SiC的焦点应用领域

(1) 新能源汽车（73.1%市场份额）

• 主驱动逆变器：SiC MOSFET？槿〈鶬GBT？，消除"拖尾电流"，关断消耗可降低约78%，总开关消耗大幅下降

• 车载充电器（OBC）：提高充电效率，支持800V高压平台实现快充

• DC-DC转换器：提升能量转换效率，镌汰系统体积

(2) 光伏与储能系统（7.7%市场份额）

• 光伏逆变器：大幅提升转换效率，高频特征减小装备体积和重量

• 储能变流器（PCS）：提高系统效率，延伸装备寿命

(3) 工业及其他领域（19.2%市场份额）

• 不中止电源（UPS）：提高能效，降低运营本钱

• 效劳器电源：提升数据中心能效

• 轨道交通：牵引变流器应用

• 智能电网：固态变压器（SST）应用

2. GaN的焦点应用领域

(1) 消耗电子（75%市场份额）

• 快充适配器：体积仅为古板硅基充电器的1/3，效率提升30%以上

• 手机/条记本电脑充电器：支持100W以上快充计划的小型化设计

• LED照明驱动器：支持PWM调光与恒流输出

• 家电内置开关电源：提升能效

(2) 通讯与射频（18%市场份额）

• 5G基站射频功率放大器：对LDMOS器件形成替换

• 卫星通讯：提升笼罩规模和数据传输速率

• 国防军工：应用于雷达特殊是先进有源相控阵雷达

(3) 电动汽车（4%市场份额，预计2029年达17%）

• 车载充电器（OBC）：与SiC形成互补

• DC-DC变换器：提高效率

• 激光雷达驱动器：支持高精度感知

(4) 数据中心（10%市场份额）

• 效劳器电源：与液冷手艺连系，提高能效

• 智算中心：为AI效劳器提供高能效电源

四、市场规模与增添趋势

1. SiC市场规模

• 2024年全球碳化硅功率半导体器件市场规模：26亿美元，同比增添8.3%

• 2024年碳化硅在全球功率半导体中渗透率：4.9%

• 2024年全球碳化硅衬底市场规模：92亿元，同比增添24.3%

• 2024年全球碳化硅外延片销量：98.99万片，同比增添24.7%

2. GaN市场规模

• 2024年全球碳化硅和氮化镓功率器件市场总收入：54.32亿美元

• 2031年预计市场规模：211.4亿美元，2025-2031年时代年复合增添率高达20.5%

• 2023年全球氮化镓功率器件消耗类应用占比：75%

• 2029年预计汽车与出行市场占比：17%

五、行业生长趋势

1. SiC生长趋势

• 大尺寸化：从6英寸向8英寸甚至12英寸晶圆过渡，降低单位本钱

• 笔直整合：IDM模式与笔直整合成为主流，确保供应链清静

• 本钱下降：随着良率提升和规模效应展现，SiC器件价钱逐步下降

• 手艺迭代：沟槽栅SiC MOSFET、更先进的封装手艺（如铜夹片键合、银烧结）一连生长

2. GaN生长趋势

• 晶圆尺寸升级：从6英寸向8英寸过渡，提升单批次芯片产出量

• 应用拓展：从消耗电子向高功率应用拓展，如电动汽车、数据中心

• 手艺蹊径：硅基氮化镓（GaN-on-Si）成为主流手艺蹊径，本钱优势显着

• 市场渗透：Trend Force预计2025年氮化镓解决计划在快充市场渗透率将抵达52%

六、竞争名堂剖析

1. SiC全球竞争名堂

• 国际巨头：Wolfspeed（全球向导者）、英飞凌、意法半导体、罗姆、安森美

• 中国厂商：华润微、士兰微、比亚迪半导体、闻泰科技、三安光电、基本半导体、泰科天润、芯聚能

• 市场漫衍：国际巨头在上游衬底和中游高端器件制造领域仍占主导，中国厂商正从下游应用市场向上游质料和中游制造快速渗透

2. GaN全球竞争名堂

• 国际巨头：意法半导体、英飞凌、纳微半导体、EPC、英诺赛科

• 中国厂商：纳微半导体、英诺赛科、三安光电、华润微

• 手艺蹊径：硅基氮化镓（GaN-on-Si）成为主流，本钱优势显着

七、结论

SiC与GaN作为第三代半导体质料，在功率半导体领域各具优势，形成了互补的应用名堂：

• SiC：在高功率、高电压、高温情形下体现优异，是新能源汽车、光伏储能、工业电源等领域的首选，市场渗透率一连提升，电动汽车是其最大应用领域（73.1%）。

• GaN：在高频、小功率应用场景中具有本钱优势，主要应用于消耗电子快充、5G通讯、数据中心等，消耗类应用占比达75%，正逐步向高功率领域渗透。

随着手艺前进和本钱下降，SiC和GaN将在差别应用领域继续扩大市场份额。预计到2031年，全球碳化硅和氮化镓功率器件市场规模将突破210亿美元，年复合增添率达20.5%，形成SiC主导高功率市场、GaN主导高频小功率市场的名堂，配合推动功率半导体工业的快速生长。
