集成电路板的SMT通孔回流焊接手艺与锡膏选择综合剖析

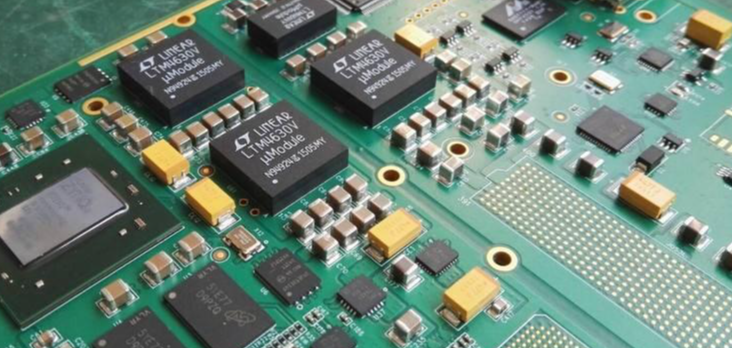

一、通孔回流焊接手艺概述

通孔回流焊（也称分类元件回流焊）是PCB混装手艺中的主要工艺环节，它能够去除古板波峰焊环节，实现外貌贴装与通孔元件在统一回流焊工艺中完成焊接。

SMT通孔回流焊接手艺要点

这项手艺并非简朴沿用SMT工艺，有几个焦点要点：

• 工艺原理与优势：古板通孔元件（如大毗连器、变压器）需波峰焊，而此手艺通过钢网在通孔内印刷锡膏，使其能与SMT元件一同过回流炉。优势在于简化流程、镌汰缺陷、焊点质量与外观更优。

• 要害手艺要求：

• 装备：需能自力控温，尤其是让炉子底部温度高于顶部，以确保通孔内锡膏充分熔化。

• 元件：必需能遭受回流焊高温（无铅工艺通常需耐受>260°C，一连约65秒）。

• 钢网与印刷：通孔焊盘需特殊开孔设计（如增添面积、开多小孔）来加倍提供锡膏量，以知足透锡和填充要求。

手艺优势

• 机械毗连强度高：通孔插件提供比外貌贴装更好的机械毗连强度，特殊适用于较大尺寸PCB板，解决平整度缺乏导致的接触问题

• 工艺简化：省去波峰焊环节，简化生产流程，降低装备投资

• 质量一致性：统一的回流焊工艺可提高整体焊接质量一致性

手艺挑战

• 锡膏用量大：通孔需要填充更多锡膏，增添助焊剂挥发后对装备的污染

• 元件耐温性：许多毗连器未设计为遭受回流焊高温

• 热转达要求高：需要大容量、高热转达效率的强制对流炉子

• 温度曲线控制：需确保通孔内锡膏与元件引脚有适当的回流焊温度曲线

二、锡膏选摘要害因素

1. 合金因素选择

• 无铅锡膏：切合RoHS等环保要求，主要因素为锡银铜（Sn-Ag-Cu）合金，如SAC305、SAC387等

• 高温锡膏：适用于汽车电子、工业控制等需恒久遭受高温振动场景，通过提高银含量或添加Bi、Sb、Ni等元素提升性能

• 低温锡膏：适用于热敏感元件，；は该苄酒⒋衅鞯让馐苋人鹕

2. 锡膏颗粒度

• 微米级锡膏（10μm以下）：适用于高密度封装（QFN、BGA）的窄间距焊接，朴陋率可控制在5%以内

• 标准颗粒度：适用于一样平常通孔元件焊接，确保足够的填充性

3. 助焊剂类型

• RMA型：适用于一样平常产品

• R型：适用于高可靠性产品

• RA型：适用于外貌严重氧化的PCB和元器件，焊后需洗濯

4. 锡膏黏度

凭证施加锡膏的工艺及SMT贴片组装密度选择适当黏度，确保通孔填充充分且不溢出

三、回流焊温度曲线优化

1. 预热区

• 升温斜率控制在1-3°C/s

• 充分活化助焊剂并蒸发溶剂

• 阻止热攻击和溅锡

2. 保温区（活性区）

• 时间延伸至60-120秒

• 温度设定在焊膏熔点以下20-40°C（如SAC305为180-200°C）

• 确保助焊剂彻底清洁焊盘和元件引脚

3. 回流区（峰值区）

• 峰值温度高于焊膏熔点25-35°C（如SAC305推荐235-245°C）

• TAL（液相线以上时间）控制在45-90秒

• 抑制IMC（金属间化合物）太过生长和铜消融

4. 冷却区

• 降温斜率建议<4°C/s

• 快速冷却形成细腻焊点微观组织

• 阻止过快冷却导致应力增添

四、通孔回流焊特殊工艺要点

1. 钢网设计与印刷控制

• 开孔优化：针对通孔元件，适当增大开孔尺寸或接纳特殊开孔形状

• 印刷参数：严酷控制刮刀压力、速率、脱模距离和速率

• SPI检测：接纳锡膏检测仪监控印刷体积、高度、面积和偏移量

2. 基板质料匹配

• 高温应用选用高Tg值基板质料（Tg≥170°C），如FR-4 High Tg、聚酰亚胺、BT树脂

• 高温锡膏的合金系统与高Tg基板的热膨胀系数更匹配，降低焊点应力

3. 氮气；びτ

• 避免镌汰氧化

• 提高焊接润湿力，加速润湿速率

• 镌汰锡球爆发，阻止桥接，提高焊接质量

五、质量控制与评估

1. 焊点可靠性测试

• 崎岖温循环测试（-40℃～85℃循环200次无开裂）

• 朴陋率控制（Ⅱ类产品<5%）

• X射线扫描检测内部缺陷

2. 工艺参数监控

• 温度曲线实时监控与纪录

• 锡膏印刷质量检测（体积误差目的<±10%）

• 炉温匀称性控制（各点温差≤±1.5°C）

六、行业生长趋势

1. 绿色无铅化：环保规则推动无铅焊料周全应用

2. 高可靠性需求：汽车电子、工业控制等领域对焊点可靠性要求提高

3. 微型化与高密度：Mini LED、先进封装等手艺推动超细粉锡膏生长

4. 智能化工艺控制：曲线仿真优化手艺缩短工艺准备时间，提高焊接质量

结论

通孔回流焊接手艺为集成电路板制造提供了高效、可靠的解决计划，但需要凭证详细应用场景选择合适的锡膏类型，并优化回流焊温度曲线。通过科学的锡膏选型、准确的工艺控制和严酷的质量检测，可以充分验展通孔回流焊的手艺优势，知足现代电子产品对高可靠性、高密度和环保性的综合要求。
