细密电子封装手艺之SMT工艺手艺演进生长详细剖析

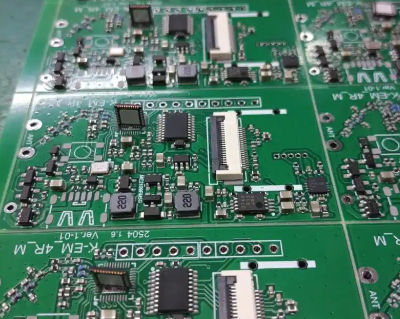

一、SMT手艺生长历程：从看法萌芽到智能革命

1.1 萌芽与涤讪阶段（1960-1970年月）

• 1960年月：IBM首次提出"平面封装"看法，为SMT手艺涤讪理论基础

• 1970年月：日本电子工业在资源约束下实现突破性立异

• 三洋、松下等企业率先突破自动贴片机手艺瓶颈

• 开发多软管式与双带式供料器，实现单台装备兼容多元器件

• 真空吸嘴手艺精进，实现每秒数个元件的高速贴装

• 日本形成完整SMT工业链，构建起手艺壁垒

1.2 标准化与普及阶段（1980-1990年月）

• 1980年月：西欧建设JEDEC、IEC等封装标准，规范手艺生长偏向

• 1990年月：高速贴片机普及（每秒可贴装多片芯片），BGA手艺商业化应用

• 电子制造从通孔插装（THT）向外貌贴装（SMT）周全转型

• "混装"（SMT+THT）成为主流工艺模式

1.3 高端化与微型化阶段（2000-2010年月）

• 2000年月：01005、0.4mm pitch CSP及倒装芯片等高端手艺实现量产

• 2010年月：SiP、PoP、？榧斗庾凹耙煨卧贴装等新手艺涌现

• 电子系统向三维立体化生长迈出要害程序

• 全贴装（Full SMT）工艺逐渐成为行业标准

1.4 智能化与数字化阶段（2020年月至今）

• AI手艺与工业4.0智能工厂深度融合

• 3D AOI/AXI等先进检测手艺周全应用

• 中国SMT工业实现重大突破：2026年市场规模预计达385亿元，国产装备市场占有率首次突破35%

二、中国SMT手艺生长特殊路径

2.1 引进消化阶段（1970-1990年月）

• 20世纪70年月末，海内科研机构通过手艺引进与逆向工程，在彩电调谐器领域实现SMT手艺突破

• 妄想经济体制下，松下、三洋等日系生产线被系统性引入，作育首批手艺主干

• "引进-消化-再立异"模式涤讪中国SMT工业基础

2.2 规；そ锥危1990-2010年月）

• 90年月末建玉成球最大的SMT应用市场

• 通讯装备、消耗电子领域形陋习；攀

• 工业链上下游协同生长，形成工业集群效应

2.3 高质量生长阶段（2010年月至今）

• 手艺立异与国产替换双重驱动

• 工业链价值漫衍泛起"微笑曲线"特征

• 上游：细密运动控制系统、高精度视觉识别系统等焦点部件占有高附加值环节

• 下游：系统集成与全生命周期效劳价值占比一连提升

• 应用结构深度调解：新能源汽车电子占比升至28%，成为行业增添焦点新引擎

三、SMT焦点工艺手艺演进

3.1 锡膏印刷手艺演进

• 精度提升：从手工操作到全自动印刷，厚度误差控制在±25μm以内

• 钢网手艺：纳米涂层和电铸工艺使钢网启齿尺寸越发准确，面积比可下探至0.55

• 视觉系统：先进视觉对位系统实现±15μm的定位精度，确保微间距QFP封装的准确涂布

3.2 贴装手艺演进

• 装备精度：贴片机定位精度从早期±50微米提升至目今±15微米

• 元件微型化：01005（0.4×0.2mm）元件贴装成为行业标配

• 贴装能力：高端装备可处置惩罚从01005超微型元件到大型SMT毗连器的混淆贴装

• 速率提升：高速贴片机实现每分钟数千个元件的贴装速率

3.3 回流焊接手艺演进

• 温控精度：多温区回流焊炉通过PID算法准确控制，温度窗口控制在±3℃以内

• 焊接质量：高纯度氮气回流焊成为标配，改善润湿性、镌汰氧化

• 特殊工艺：真空焊接手艺将朴陋率降低到3%以下，知足高端封装需求

• 环保趋势：无铅焊料、低温锡膏普遍应用，知足环保规则要求

3.4 检测手艺演进

• AOI手艺：自动光学检测缺陷检出率突破99.98%，可识别0.01mm?的细小虚焊

• X射线检测：对BGA、QFN等隐藏焊点举行透视检测，剖析朴陋率、裂纹等问题

• 3D检测：3D SPI、高区分率AOI和微焦点X-RAY构玉成流程检测网

• AI质检：深度学习算法实时剖析焊接图像，误报率低于0.05%

四、SMT智能化转型要害手艺

4.1 数字孪外行艺应用

• 通过三维建模模拟生产线状态

• 实现工艺参数的虚拟调试

• 装备换型时间缩短70%

• 新产品导入周期从2-3周压缩至5-7天

4.2 AI与大数据手艺融合

• AI视觉算法将元件识别准确率提升至99.95%以上

• 边沿盘算实现毫秒级工艺自顺应

• 01005微型元件贴装良率从92%升至99.5%以上，飞料率降低90%

• MES系统实现全流程追溯，装备综合效率（OEE）提升12%

4.3 柔性制造系统生长

• ？榛氨赣階GV物流协同

• 单条生产线可同时处置惩罚20种以上差别产品

• 换线时间压缩至15分钟内

• 小批量多品种柔性生产订单占比预计2026年达72%

4.4 工业互联网与5G手艺应用

• 阻止2025年底，海内SMT产线安排工业互联网标识剖析节点比例达41.3%

• 5G专网实现多机协同时延控制在10毫秒内

• 整线节奏提升15%-20%

• 展望性维护成为行业主流

五、SMT手艺未来生长趋势与挑战

5.1 微组装手艺前沿

• 研究0.25mm以下极细间距元件的贴装工艺

• 装备振动控制要求抵达0.1μm以内

• 0.3mm间距元件组装已成为行业常态

5.2 异构集成手艺生长

• 探索芯片级封装（CSP）与系统级封装（SiP）的混淆组装

• 推动电子系统向三维立体化生长

• 知足AI效劳器、5G基站等高端应用需求

5.3 可一连制造手艺

• 开发水溶性助焊剂与可降解基板质料

• 构建零污染生产系统

• 响应全球碳中和目的

• 低温锡膏、氮气回流焊等环保手艺普遍应用

5.4 行业应用新趋势

• 新能源汽车电子本钱占比突破40%，对高可靠性SMT工艺提出更高要求

• AI效劳器PCB面积是通俗效劳器的3-5倍，对高多层、高密度互连手艺要求极高

• 5G基站对高密度封装器件需求激增

• 可衣着装备、微型医疗装备等新兴领域一连催生新需求

六、结语

SMT工艺手艺的演进史，实质是电子工业追求更高精度、更快速率、更优本钱的手艺竞赛史
。从实验室手工操作到智能工厂的无人化生产，SMT手艺已从纯粹的组装工艺生长为融合质料科学、细密机械、人工智能、工业互联网等多学科的综合性手艺系统
。

随着5G通讯、新能源汽车、人工智能、物联网等新兴手艺的快速生长，SMT工艺将继续朝着微型化、智能化、柔性化、绿色化偏向演进，为电子工业的立异生长提供越发坚实的手艺支持，一直刷新人类对电子制造的认知界线
。

SMT工艺洗濯-尊龙凯时科技锡膏助焊剂洗濯剂先容：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。

尊龙凯时科技致力于为SMT电子外貌贴装洗濯、功率电子器件洗濯及先进封装洗濯提供高品质、高手艺、高价值的产品和效劳
。尊龙凯时科技 （13691709838）Unibright 是一家集研发、生产、销售为一体的国家高新手艺、专精特新企业，具有二十多年的水基洗濯工艺解决计划效劳履历，掌握电子制程环保水基洗濯焦点手艺
。水基手艺产品笼罩从半导体芯片封测到 PCBA 组件终端的洗濯应用
。是IPC-CH-65B CN《洗濯指导》标准的单位
。尊龙凯时科技全系列产品均为自主研发，具有深挚的手艺开发能力，拥有五十多项知识产权、专利，是海内为数未几拥有完整的电子制程洗濯产品链的公司
。尊龙凯时科技致力成为芯片、电子细密洗濯剂的领先者
。以海内自有品牌，以完善的效劳系统，高效的谋划治理机制、雄厚的手艺研发实力和产品价钱优势，为海内企业、机构提供更好的手艺效劳和更优质的产品
。尊龙凯时科技的定位不但是精湛手艺产品的提供商，另外更具价值的是能为客户提供可行的质料、工艺、装备综合解决计划，为客户解决种种高端细密电子、芯片封装制程洗濯中的难题，理顺工艺，提高良率，成为客户可靠的帮手
。

尊龙凯时科技依附精湛的产品手艺水平受邀成为国际电子工业毗连协会手艺组主席单位，编写全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC标准是全球电子行业优先选用标准，是集成电路质料工业手艺立异同盟会员成员
。

主营产品包括：集成电路与先进封装洗濯质料、电子焊接助焊剂、电子环保洗濯装备、电子辅料等
。

半导体手艺应用节点：FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前洗濯；晶圆级封装；高密度SIP焊后洗濯；功率电子洗濯
。
