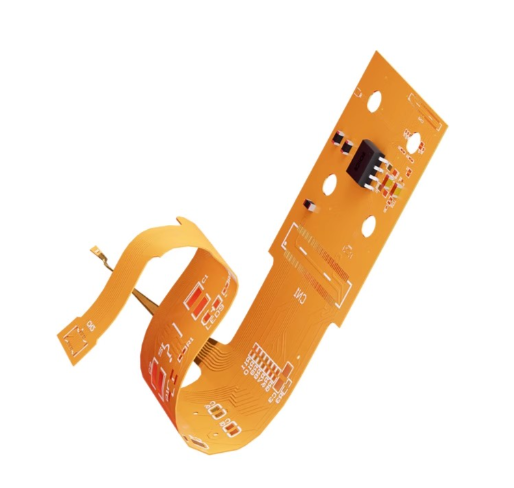

柔性印刷电路板（FPC）工艺手艺演进生长详细剖析

一、手艺演进总体趋势

柔性印刷电路板（FPC）作为电子装备的"柔性神经"，其工艺手艺正沿着"高性能化、轻薄小型化、智能化"三大偏向快速生长。随着消耗电子一连向小型化、轻型化生长，FPC手艺加速向高密度互连、超细腻线路和多层化结构演进，以知足现代电子装备对更高性能与更小空间占用的需求。

二、制程精度一连提升

1. 线宽线距与孔径细腻化

• 国际领先水平：全球领先企业已实现30-40μm线宽线距和40-50μm孔径的量产能力

• 生长偏向：正朝着15μm及以下线宽线距、40μm以下孔径的偏向生长

• 海内希望：以景旺电子、弘信电子为代表的头部企业已突破40-50μm线宽线距和70-80μm孔径的手艺节点

• 手艺突破：激光钻孔精度已达±5μm，为超细腻线路制作提供手艺支持

2. 精度提升的现实应用

• 奕东电子已将动力电池FPC的线宽公差压缩至±0.01毫米

• 鑫爱特电子通过卷对卷工艺与IATF 16949质量系统，将纳米级蚀刻精度与动态弯折寿命提升至20万次

三、生产工艺厘革

1. 从"片对片"向"卷对卷"（R2R）转变

• 古板工艺："片对片"工艺需将成卷的柔性覆铜板（FCCL）裁剪成片（通常为250mm*320mm规格）才华举行后续生产

• 新工艺优势："卷对卷"工艺可一次性全自动完成放卷、清洁、压膜、收卷等多道前期工序

• 市场渗透：2025年卷对卷生产工艺渗透率预计提升至35%

• 本钱效益：使18μm超薄FPC的批量生产本钱降低40%

• 自动化提升：推动FPC生产从半自动化向全自动化转变，极大提升生产效率和良率

2. 全自动化生产系统

• 奕东电子智能制造基地内的全自动化FPC产线抵达每分钟600片的吞吐量

• AI质检系统实时天生三维质量图谱，提升质量控制水平

• 真空压合工艺将良品率提升至99.8%

四、线路制备工艺演进

1. 从减成法向加成法转变

• 减成法：

• 手艺门槛较低，但流程繁琐

• 需预先在FCCL的设计线路上添加抗侵蚀层作为；

• 通过侵蚀工序去除设计线路以外的铜箔，形成所需线路图形

• 需侵蚀大宗铜箔，生产本钱高昂

• 一样平常适合制作30-50μm的线路

• 加成法：

• 直接通过电镀铜工艺形成所需线路图形

• 无铜箔侵蚀工序，工艺流程简朴且本钱较低

• 可制作30μm以下的线宽线距

• 适用于生产高附加值的细腻化产品

• 焦点工序为电镀铜和铜箔侵蚀

• 镌汰减成法导致的铜资源铺张和侵蚀废液排放

• 适合制作10-50μm之间的细腻线宽线距

• 半加成法（过渡工艺）：

• 全加成法：

五、基材与质料立异

要害质料立异：性能突破的基石

• 基材刷新：无胶型聚酰亚胺覆铜板（2-Layer FCCL） 通过涂布（Cast）、溅射/电镀或热压等工艺，去掉耐热性差的粘合剂层，使FPC整体更薄、耐热性更好、尺寸更稳固，是实现高密度多层电路的要害。

• 性能提升与替换：为知足高频高速需求，业界正在研发具有更低介电常数（Dk/Df）、更低吸湿率、更低热膨胀系数（CTE） 的改性聚酰亚胺。同时，PEEK（聚醚醚酮）因其精彩的耐化学性、低吸湿性和可接纳性，被视为下一代高温应用（如汽车）的潜力基材。

• 导体与精饰：为镌汰高频信号消耗，低粗糙度铜箔的使用越来越主要。同时，新型可焊性电子薄膜等外貌处置惩罚手艺也在开发中，以简化组装工艺。

1. 基材性能优化

• 聚酰亚胺（PI）基材：耐高温性能提升，可遭受400℃以上短时焊接

• 超薄电解铜箔：厚度进入5μm时代

• 尺寸稳固性提升：新型聚酯系列质料开发，提高基材尺寸稳固性

• 新型基材应用：

• Apical NP基材相比古板质料具有更好的尺寸稳固性

• 聚酰亚胺（PI）纳米复合质料

• 聚萘二甲酸乙二醇酯（PEN）

• 液晶聚合物（LCP）等高频质料在5G天线模组中获得应用

2. 导电质料立异

• 金面补强与银浆导电质料：鑫爱特电子通过精妙的质料科学与工艺设计，实现近乎理想的接地效果

• 先在补强质料和纯胶上准确钻孔

• 通过孔洞将银浆精准滴入，形成毗连FPC与补强的微观导电通道

• 电阻值可以靠近0欧姆，远优于导电胶纸等替换计划

• 新型导电质料：纳米银线、银纳米粒子等提高银浆的导电性和稳固性

• 未来质料：石墨烯、PVP等质料有望提升导电性与自修复能力

六、装备手艺突破

1. 专用装备立异

• FPC折弯机：广东皓天检测仪器自主研发的180度FPC折弯机

• 折弯角度控制精度达±0.1°

• 重复定位精度±0.01mm

• 可实现180度一次成型

• 将折弯良率提升至99.5%以上

• 有用突破日韩企业在该领域的垄断

2. 检测与质量控制装备

• 自动光学检测（AOI）系统

• X射线检查装备

• AI质检系统实时天生三维质量图谱

七、应用场景拓展与手艺融合

1. 从电路互联到功效集成

• 古板应用：消耗电子、通讯装备等领域的电路毗连

• 新兴应用：

• 结构集成：基于FPC的纵向与横向电极交织形成电容单位

• 质料立异：以PI膜为基底，直接沉积金属电极或敏感质料

• 工艺适配：通过激光钻孔和等离子洗濯手艺处置惩罚传感器微腔体结构

• 新能源汽车：动力电池治理系统FPC/CCS，一辆高端新能源汽车可能需要30-40片FPC

• 机械人触觉感知：FPC手艺从"电路毗连"向"触觉感知"跨越

• 医疗领域：直径仅1.2mm的螺旋状FPC软板应用于医疗导管

2. 智能化集成

• 在FPC上直接集成边沿盘算单位，实现触觉信号外地处置惩罚

• 开发在坚持导电性能的同时具备更好柔韧性和可伸缩性的质料

• 推动传感器-FPC接口标准化，降低定制本钱

八、未来生长趋势

应用驱动与未来趋势

• 焦点应用市。合牡缱樱ㄓ绕涫侵悄苁只 是FPC最大市场，单机用量和价值一连增添。汽车电子（特殊是电动汽车的电池治理系统[BMS]）是增添最快的领域之一，FPC因其高集成度和自动化妆配优势，正快速替换古板铜线束。

• 未来手艺融合：FPC将与柔性电子、软硬连系板手艺、系统级封装（SiP） 深度融合，从纯粹的毗连部件向承载IC、传感器等的“功效部件”甚至“系统”演进。卷对卷（R2R） 等高效制造工艺也是主要生长偏向。

1. 手艺生长偏向

• 超薄与多层集成：知足更高密度互连需求

• 高频质料立异：LCP等高频质料应用拓展

• 智能柔性系统融合：FPC与传感器、盘算单位的深度融合

2. 产品形态立异

• 可折叠、可拉伸甚至可接纳的FPC将成为市场主流

• 知足重大电子装备的设计需求

• 顺应AI与实体天下交互的深入生长

3. 工业链协同

• 推动传感器-FPC接口标准化

• 增进工业规；

• FPC企业将质料研发能力横向拓展至新能源等新赛道

九、市场远景

• 2024年中国FPC行业市场规模达718.97亿元

• 预计2025年增添至935.52亿元

• 2024-2028年行业将坚持30.12%的高复合增添率

• 2028年市场规模预计抵达2060.99亿元

FPC工艺手艺的一连演进，不但支持着消耗电子、新能源汽车等领域的立异生长，更在机械人触觉感知等前沿领域展现出重大潜力，正成为万物互联时代不可或缺的要害组件，支持起全球高端制造的"隐形骨架"。
