DPC陶瓷基板与AI智能领域的生长情形剖析

一、DPC陶瓷基板手艺概述

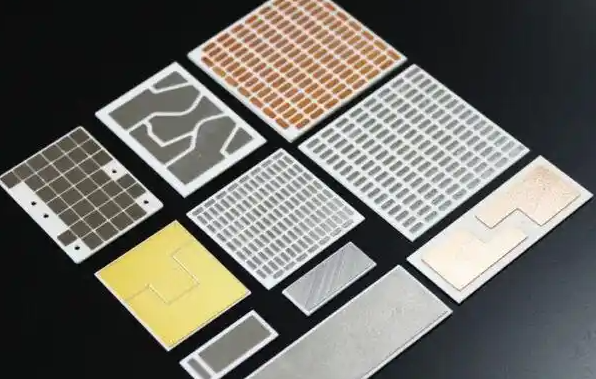

DPC(Direct Plated Copper)陶瓷基板是一种基于薄膜电路工艺的高细密电子封装质料，通过磁控溅射实现陶瓷外貌金属化，再经电镀增厚铜层。其焦点优势包括：

• 高精度线路加工：线路区分率可达10-30μm，外貌平整度优于0.3μm

• 优异散热性能：氮化铝(AlN)导热系数达170-200 W/(m·K)，靠近金属铝

• 热膨胀匹配性：AlN的CTE≈4.5 ppm/°C，与半导体芯片(4-7 ppm/°C)匹配优异

• 高可靠性封装：支持气密封装(漏率<1×10?? Pa·m?/s)，适用于卑劣情形

二、AI算力爆发驱动陶瓷基板需求升级

 AI生长的“热治理”与“信号桥”

在AI算力硬件中，DPC陶瓷基板主要解决两大焦点挑战：

• 散热瓶颈：AI芯片和光
  ？楣β拭芏纫涣噬，氮化铝（AlN）陶瓷基板的导热系数可达170-200 W/(m·K)，能迅速将热量导出，避免装备过热降频或失效。

• 高速信号传输：在800G/1.6T高速光
  ？橹，古板电路板信号消耗大。DPC陶瓷基板的低介电消耗特征，能有用包管高频信号质量。

1. GPU载板手艺跃迁

随着AI大模子训练与推理需求一连高增，GPU芯片正向大尺寸、高功率、高频偏向演进：

• 下一代GPU芯片尺寸将从60-80mm提升至110-120mm，面积增添50%

• 功率密度呈指数级上升，古板PCB基板已无法知足性能需求

• 英伟达已明确下一代GPU接纳陶瓷基板计划，行业替换趋势不可逆

• 预计将带来200-250亿元/年的增量市场空间

2. AI效劳器PCB的三大刚需逻辑

陶瓷基板成为AI效劳器焦点配套的三大逻辑：

三、市场现状与增添远景

1. 全球市场规模

• 2024年全球DPC陶瓷基板市场销售额达2.37亿美元

• 预计2031年将抵达3.81亿美元，年复合增添率(CAGR)为7.1%(2025-2031)

• 2024年中国市场规模约占全球的一定比例，预计2031年全球占比将进一步提升

2. 区域漫衍与竞争名堂

• 2023年中国DPC陶瓷基板产量占全球市场份额为44.42%

• 中国台湾地区产量占比为42.76%

• 预计2024-2030年中国市场复合增添率CAGR为10.87%

• 全球前七大厂商占有全球约70%的市场份额

3. 产品结构与应用领域

• 氮化铝DPC占比为51.43%，预计2030年将抵达52.6%

• 高亮度LED是最大下游应用(2023年占56.6%市场份额)

• 激光雷达用DPC将坚持最快增速，2027年市场规模超28亿美元

• 射频器件市场2027年达43亿美元

四、AI相关应用领域拓展

1. 激光雷达(LiDAR)

• 自动驾驶推动激光雷达需求，VCSEL激光器需要高效散热和精准信号互连

• DPC解决计划：多层DPC基板实现高密度互连，支持多通道激光阵列

• 终端应用：L3+自动驾驶汽车(单车用量3-4颗)

2. 射频与微波器件

• 5G/6G通讯对高频、低消耗封装需求激增

• DPC解决计划：氮化铝的低介电常数(ε≈8.8@10GHz)镌汰信号消耗

• 高精度线路知足毫米波射频器件的封装需求

3. 光通讯领域

• DPC手艺可实现<15μm的细密线路，支持1.6Tb/s光通讯的无损传输

• 800G光
  ？橐咽迪中∨抗┗

五、手艺挑战与生长偏向

1. 目今手艺挑战

• 质料端：高纯氮化铝粉体(>99.9%)主要依赖日本德山、东芝等厂商

• 工艺端：通孔填铜的朴陋率控制(<5%)、厚铜电镀(>100μm)的良率提升

• 竞争手艺：硅基微流道散热(如Intel EMIB)、纳米银烧结手艺可能攻击部分市场

2. 未来生长偏向

• 更高导热质料：如金刚石/AlN复合基板(导热>500 W/(m·K))

• 集成化基板：嵌入电阻/电容(eDPC)，镌汰外围元件

• 国产化替换：突破高纯AlN粉体、细密光刻装备等"卡脖子"环节

• 工艺融合与智能化：连系增材制造(3D打印)、激光加工等实现异形结构、功效集成

六、企业结构与工业机缘

• 科翔股份：通过子公司广州陶积电深耕陶瓷基板手艺，聚焦AMB活性金属钎焊工艺与氮化铝(AlN)质料应用，正与某北美大厂相助研发AI效劳器用陶瓷板

• 手艺壁垒：攻克大尺寸陶瓷基板"脆性大、易开裂"的行业痛点，工艺评分行业第一

• 客户壁垒：深度绑定英伟达等头部厂商，共研下一代GPU

七、结论

DPC陶瓷基板依附其高导热、高精度、高可靠性等优势，已成为AI算力基础设施的要害质料。随着AI算力需求一连爆发，GPU和AI效劳器对高性能散热和封装质料的需求将推动DPC陶瓷基板市场快速增添。同时，激光雷达、射频器件等AI相关应用领域的拓展，将进一步扩大DPC陶瓷基板的市场空间。未来，通过质料立异、工艺优化和国产化替换，DPC陶瓷基板将在AI智能领域施展越发主要的作用。
