浅析2023年全球半导体行业名堂的现状及其演变与半导体封装前洗濯

Yole Group和ATREG今天回首了全球半导体行业迄今为止的运气 ,并讨论了主要加入者需要怎样投资才华确保其供应链和芯片产能。

已往五年里 ,芯片制造行业爆发了重大转变 ,例如英特尔将桂冠输给了两个相对较新的竞争者——三星和台积电。ATREG 首席执行官兼首创人 Stephen Rothrock和Yole Group 旗下 Yole Intelligence 首席剖析师 Pierre Cambou有时机讨论全球半导体行业名堂的现状及其演变。

在普遍的讨论中 ,他们涵盖了市场及其增添远景 ,以及全球生态系统以及企业怎样优化供应。重点先容了对该行业最新投资和领先行业加入者的战略的剖析 ,以及讨论半导体公司怎样增强全球供应链。



全球投资

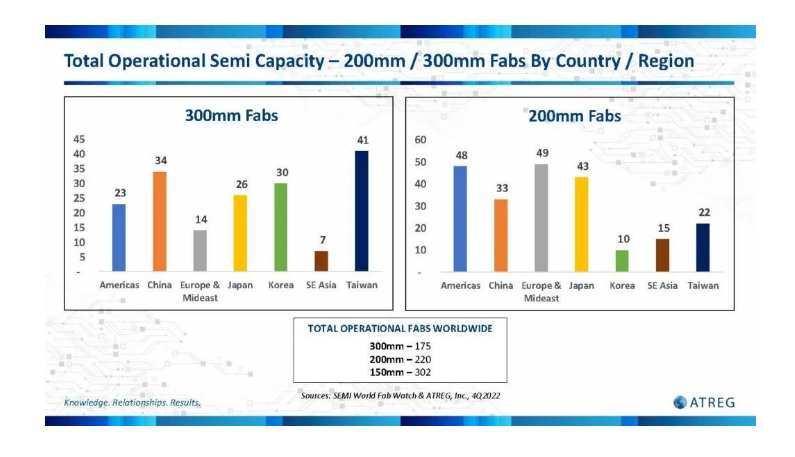

全球半导体市场总价值从2021年的8500亿美元增添到2022年的9130亿美元。

  • 美国坚持41%的市场份额 ,

  • 中国台湾从2021年的15%增添到2022年的17% ,

  • 韩国从2021年的17%下降到2022年的13% ,

  • 日本和欧洲坚持稳固——划分为 11% 和 9% ,

  • 中国大陆从2021年的4%增添到2022年的5%。

半导体器件市场从 2021 年的 5550 亿美元增添到 2022 年的 5730 亿美元。

  • 美国的市场份额从2021年的51%增添到2022年的53% ,

  • 韩国从2021年的22%缩减至2022年的18% ,

  • 日本市场份额从2021年的8%增添到2022年的9% ,

  • 中国大陆从2021年的5%增添到2022年的6% ,

  • 中国台湾和欧洲坚持稳固 ,划分为 5% 和 9%。

然而 ,美国半导体器件公司市场份额的增添逐步侵蚀了附加值 ,到2022年 ,全球附加值将下降至32%。与此同时 ,中国大陆制订了到 2025 年价值 1430 亿美元的增添妄想。


美国和欧盟 CHIPS 法案

2022 年 8 月通过的美国芯片和科学法案将专门为半导体提供 530 亿美元 ,以增进海内研究和制造。

最近的欧盟 (EU) CHIPS 法案于 2023 年 4 月投票 ,划定提供 470 亿美元的资金 ,加上美国的拨款 ,可提供 1000 亿美元的跨大西洋妄想 ,美国/欧盟各占 53/47%。

在已往的两年里 ,天下各地的芯片制造商一直在宣布创纪录的晶圆厂投资通告 ,以吸引 CHIPS 法案的资金。相对较新的美国公司 Wolfspeed 宣布投资 50 亿美元建设其位于纽约州尤蒂卡周围马西纳米中心的200毫米碳化硅 (SiC) 工厂 ,该工厂于 2022 年 4 月最先生产。英特尔、台积电、IBM、三星、美光科技和德州仪器已还最先了 ATREG 所形貌的起劲的晶圆厂扩张 ,以期在美国芯片法案的资金蛋糕中分得一杯羹。

美国企业占该国半导体投资的 60%。

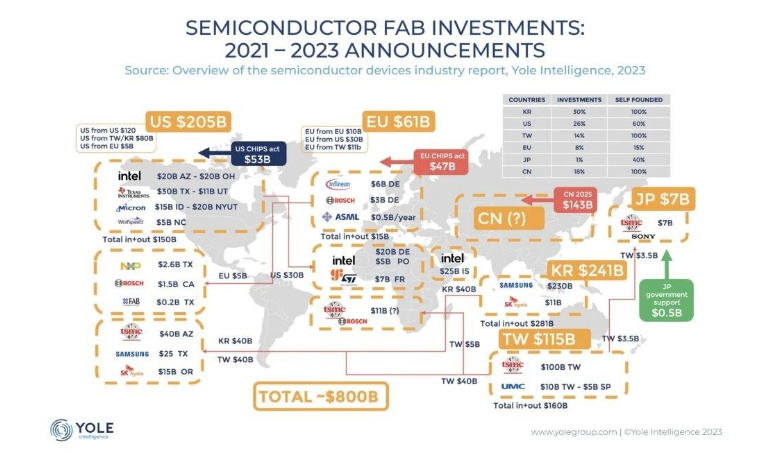

Yole Intelligence 首席剖析师皮埃尔·坎布体现 ,外国直接投资(DFI)占其余部分。台积电在亚利桑那州投资 400 亿美元的晶圆厂建设是最主要的之一 ,其次是三星(250 亿美元)、SK 海力士(150 亿美元)、恩智浦(26 亿美元)、博世(15 亿美元)和 X-Fab(2 亿美元)。

美国政府不妄想为整个项目提供资金 ,而是会提供相当于公司项目资笔僻出 5% 至 15% 的津贴金 ,预计资金不会凌驾本钱的 35%。公司还可以申请税收抵免 ,送还项目建设用度的 25%。“自 CHIPS 法案签署成为执法以来 ,迄今为止 ,美国 20 个州 已允许举行凌驾 2100 亿美元的私人投资 ,”Rothrock 指出。“CHIPS 法案申请资金的首次征集于 2023 年 2 月尾开放 ,用于建设、扩建或现代化商业设施的项目 ,用于生产尖端、目今一代和成熟节点半导体 ,包括前端-终端晶圆生产和后端封装工厂。”

“在欧盟 ,英特尔妄想在德国马格德堡建设价值 200 亿美元的晶圆厂 ,并在波兰建设价值 50 亿美元的封装和测试设施。意法半导体和 GlobalFoundries 的相助同伴关系还将投资 70 亿美元在法国制作一座新晶圆厂。别的 ,台积电、博世、恩智浦和英飞凌正在讨论一项价值 110 亿美元的相助同伴关系。” Cambou 增补道。

IDM 也在欧洲举行投资 ,英飞凌科技在德国德累斯顿启动了一个价值 50 亿美元的项目。“欧盟企业占已宣布的欧盟境内投资的 15%。DFI 占 85% ,” Cambou 说道。

在思量到韩国和中国台湾的通告时 ,Cambou得出结论 ,美国将获得全球半导体投资总额的26% ,欧盟将获得8% ,并指出这使美国能够控制自己的供应链 ,但未抵达欧盟的目的到2030年控制全球产能的20%。


在美国和欧盟之外 ,韩国占已宣布投资的 30% ,是现在该行业份额的两倍 ,而中国台湾占 15% ,与其目今份额一致。中国大陆将受益于政府高达 1,430 亿美元的投资妄想 ,这一投资妄想将占现在行业份额的三倍 ,抵达 18%。

高性能半导体封装洗濯

半导体芯片封装历程中通;崾褂助焊剂和锡膏等作为焊接辅料 ,这些辅料在焊接历程或多或少都会有部分残留物 ,还包括制程中沾污的指印、汗液、角质和灰尘等污染物。同时 ,半导体组装了铝、铜、铂、镍等敏感金属和油墨字符、电磁碳膜和特殊标签等相当懦弱的功效质料。这些敏感金属和特殊功效质料对洗濯剂的兼容性提出了很高的要求。

尊龙凯时半水基洗濯工艺解决计划 ,可在洗濯芯片封装基板的焊接残留物和污垢的同时去除金属界面高温氧化膜 ,包管下一道工序的金属界面连系强度;对芯片半导体基材、金属质料拥有优良的质料兼容性 ,洗濯后易于用水漂洗清洁。

接待使用尊龙凯时科技半水基洗濯剂W3300!

以上即是芯片封装基板洗濯,封装基板的主要结构和生产手艺的先容 ,希望可以帮到您!
