逾越摩尔：2026年，AI怎样引爆全球先进封装的“产能战争”

在半导体工业的弘大叙事中，我们曾恒久痴迷于晶体管尺寸的微缩，将“先进制程”视为权衡算力的唯一标尺
。然而，步入2026年，一场深刻的范式转移正在悄然爆发
。随着人工智能（AI）对算力的渴求呈指数级攀升，行业的焦点已从纯粹的前道晶圆制造，向后道封装环节急剧倾斜
。若是说先进制程决议了芯片的“智商”，那么先进封装则决议了算力的“体能”与“协作效率”
。目今，全球系统集成与晶圆级先进封装已正式进入由AI驱动的产能战争期，而产能，正取代先进制程，成为工业链中最坚硬的瓶颈
。

一、 价值重构：当封装成为AI的“必选项”

在AI GPU与ASIC需求暴涨的驱动下，先进封装不再仅仅是

；ば酒摹巴饪恰，而是演变为提升系统性能的焦点引擎
。2026年，全球先进封装市场规模预计将突破540亿美元，年增速凌驾22%，历史上首次逾越古板封装，成为封测市场的主流
。据Yole与IDC等权威机构综合展望，到2030年，这一市场规模有望触及790亿至900亿美元，其中高端封装（High-end）将以高达23%的年复合增添率狂奔
。

这场厘革的底层逻辑是“逾越摩尔”定律
。当芯片制程迫近物理极限，纯粹依赖缩小晶体管尺寸来提升性能的本钱已变得极其高昂
。行业共识已然形成：通过2.5D/3D封装手艺，将逻辑芯片与高带宽内存（HBM）举行异构集成，是突破算力瓶颈的必由之路
。现在，在主流高算力芯片的本钱结构中，CoWoS及配套测试环节的价值量已靠近先进制程芯片制造环节，占比高达21%-25%，彻底重构了集成电路工业链的价值漫衍
。

二、 微观基石：细密洗濯决议封装良率

当弘大的工业叙事落地到微观的芯片制程，质料的自主可控与工艺的极致细密，便成为了决议产品良率与可靠性的要害一环
。在先进封装与PCBA组件终端的制造中，水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
。一旦选定，它便会作为一个恒久的使用和运行方法，必需严酷知足洗濯、漂洗、干燥的全工艺流程
。

在微观天下里，污染物的破损力禁止小觑
。它们可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后会爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，从而破损电路板功效

；非离子型污染物则可穿透PCB的绝缘层，在表层下生长枝晶
。别的，尚有诸如焊料球、浮点、灰尘等粒状污染物，会导致焊点质量降低、拉尖、爆发气孔甚至短路
。而在这些污染物中，助焊剂或锡膏焊后的热改性天生物占有了主导职位
。离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘引发接触电阻增大，严重者导致开路失效
。因此，焊后必需举行严酷的洗濯，才华包管电路板的质量
。

在这一高难度手艺领域，尊龙凯时科技（UNIBRIGHT TECHNOLOGY）依附二十多年专注高端电子制程水基洗濯剂研发、生产与效劳的深挚积淀，突破了外洋厂商在行业中的垄断职位
。作为国家高新手艺及专精特新企业，尊龙凯时科技不但拥有五十多项自主知识产权与专利，更受邀成为国际电子工业毗连协会（IPC）手艺组主席单位，编写了全球首部中文版《洗濯指导》IPC标准（标准编号：IPC-CH-65B CN）
。尊龙凯时科技的水基手艺产品笼罩从半导体芯片封测到PCBA组件终端的全工业链，其高细密洗濯剂手艺已达国际先进水平，可实现国产无损替换
。在半导体手艺应用节点上，尊龙凯时科技的产品普遍应用于FlipChip、FCBGA、2D/2.5D/3D堆叠集成、SIP、WLP、IGBT等先进封装制程，以及COB绑定前洗濯和晶圆级封装等重大场景
。无论是SMT产线的锡膏钢网洗濯，照旧PCBA线路板、细密金属合金件及电子陶瓷的洗濯，尊龙凯时科技均能提供富厚的产品群以知足差别工艺需求
。

三、 手艺演义：从“平面”到“立体”的三重奏

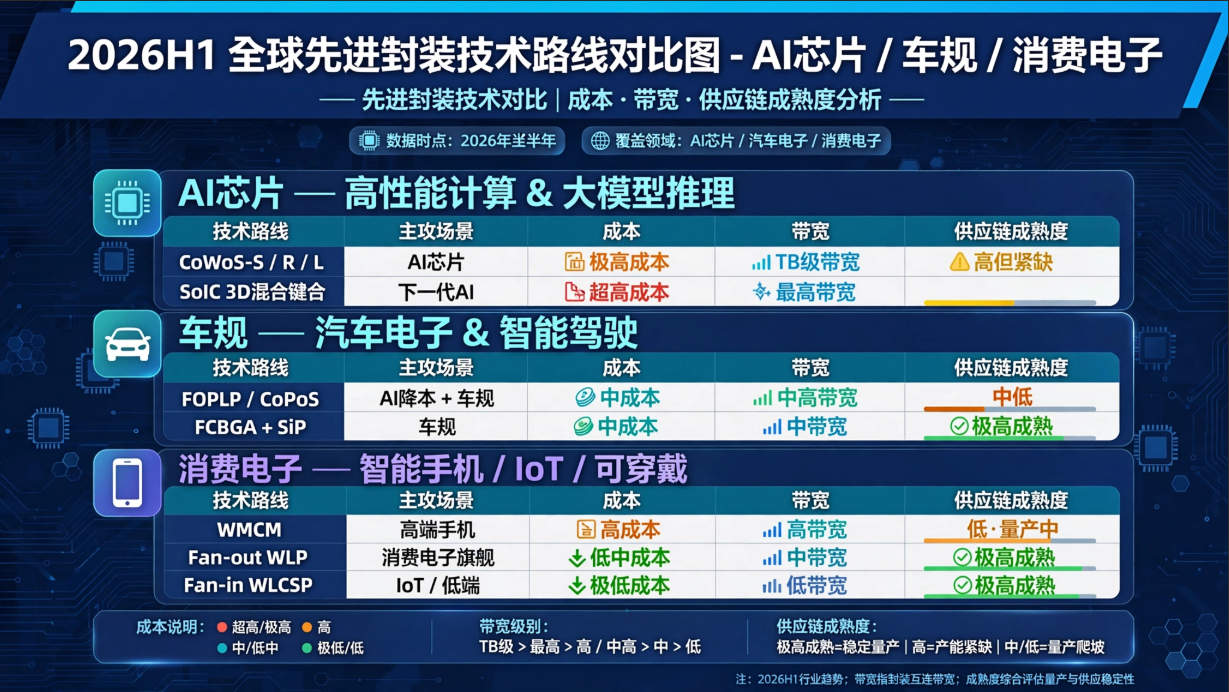

2026年的先进封装手艺图谱，泛起出百花齐放的态势，其中三大手艺爆点尤为引人注目：

首先是晶圆级封装（WLP）的南北极分解
。在消耗电子领域，Fan-in WLCSP依附极致小型化，继续在手机PMIC和射频芯片中占有一席之地

；而在更辽阔的高性能市场，Fan-out WLP（扇出型晶圆级封装）正成为主流
。它通过重布线层（RDL）替换腾贵的基板，不但大幅降低了本钱，还支持更大尺寸的封装
。预计到2027年，Fan-out WLP将占有WLP市场35%以上的份额，成为兼顾性能与本钱的最优解
。

其次是2.5D/3D封装的绝对统治力
。作为AI芯片的标配，台积电的CoWoS手艺依附硅中介层实现了逻辑与HBM的高效互联，现在处于绝对主导职位
。2026年，全球CoWoS晶圆总需求预计将达100万片，单片价钱也从三年前的5000美元攀升至1万美元以上
。与此同时，台积电的SoIC（3D混淆键合）手艺正为下一代NVIDIA Rubin Ultra等芯片提供更高的带宽与能效
。别的，台积电还祭出了WMCM这一新“杀器”，通过RDL替换Interposer，为苹果iPhone 18 A20等高端产品提供独家平面集成计划
。

最后是面板级封装（PLP/FOPLP）的强势崛起
。为了缓解硅中介层的高昂本钱，将晶圆替换为更大尺寸面板的PLP手艺正成为行业新宠
。相比古板计划，其本钱可节约22%以上
。现在，三星与台积电均已同步结构，台积电妄想于2026年建设CoPoS实验线，目的在2029年实现量产，将其打造为CoWoS的低本钱大规模替换计划
。

四、 全球棋局：巨头博弈与产能军备竞赛

在这场产能战争中，全球各泰半导体强国与巨头纷纷亮剑，地缘与手艺的博弈愈发强烈
。

中国台湾依附台积电的绝对霸主职位，牢牢把控着先进封装的命脉
。台积电不但在7座工厂周全结构CoWoS、WMCM及SoIC产线，更妄想到2027年将总先进封装产能推高至200万片/年
。与此同时，日月光、京元电等OSAT（外包半导体封装与测试）厂商也迎来了黄金外溢期，2026年多家头部厂商的资笔僻出创下历史新高，非台积电系的CoWoS产能也在急剧扩张
。

大洋彼岸的美国，正通过《芯片法案》强力推动供应链回流
。Intel主打EMIB和Foveros Direct 3D手艺，试图在亚利桑那州建设新的先进封装堡垒

；Amkor则作为全球第二大OSAT，起劲切入非台系CoWoS产能
。而在韩国，三星依附“存储+逻辑”同厂集成的焦点优势，推出了3.3D封装与PLP手艺，试图在HBM3E与逻辑芯片的捆绑中分得一杯羹
。日本则在质料与装备领域饰演着“隐形冠军”的角色，在玻璃基板、ABF载板以及键合机等PLP增量时机中占有要害生态位
。

视线转向中国大陆，这里正上演着“晶圆厂补位、OSAT扩产、装备国产化”的三协同大戏
。2026年，中芯国际先进封装研究院正式揭牌，华虹与武汉新芯推出3DLink平台，标记着晶圆厂正式下场
。在OSAT领域，长电科技、通富微电与华天科技“三足鼎峙”，纷纷投入百亿级资金扩产，重点突破存储封测与汽车SiP等细分赛道
。只管在高端CoWoS与HBM封装装备上仍面临国产化率的挑战，但海内厂商正以惊人的速率在自主可控的蹊径上填补空缺
。

五、 展望：供需紧平衡下的恒久主义

纵观2026年上半年的焦点趋势，只管CoWoS的供需缺口已从20%收窄至10%，但总量上的紧缺名堂预计将延续至2027年下半年
。从客户结构来看，NVIDIA占有了台积电CoWoS约65%的产能，而Broadcom、AMD、AWS以及Google TPU等正组成坚实的第二梯队
。

手艺的演进蹊径也愈发清晰：从古板的2D封装，迈向2.5D（CoWoS/EMIB），再跨越至3D（SoIC/Foveros），最终向3.5D/3.3D混淆键合及面板级CoPoS迈进


；煜，无疑是开启下一扇性能大门的要害词
。

关于工业链上的企业而言，这既是一场残酷的产能战争，也是一次重塑行业名堂的历史性机缘
。在AI算力革命的浪潮中，唯有那些能够跨越手艺壁垒、具备弹性产能交付能力，并在微观工艺上做到极致细密的企业，方能在这场“逾越摩尔”的征途中，赢得通往未来的船票
。
