半导体零部件(5)-真空阀

阀门是半导体真空系统和流系一切中的焦点元件

，起到开闭、控制流量/流向、调理压力等作用。阀门种类众多

，如真空系统中阀门按作用可分为隔离阀、控制阀、传输阀等；流系一切中则需要用到隔膜阀、调压阀等。半导体对阀门要求极为严苛

，对密封性、真空度、清洁度等参数指标都有极高要求

，在质料的选择、外貌处置惩罚等方面都给厂商带来了较浩劫度。

真空阀的分类及应用：

真空阀指的是用在真空系统中的阀门

，其作用通常为隔离真空区域（如工艺腔室）或控制气体收支量。由于真空情形基本贯串半导体制造历程始终

，因此真空阀在半导体装备中也有着普遍而普遍的应用。

在半导体装备的真空系统中的真空阀

，凭证功效划分

，隔离阀(Isolation Valves)、控制阀(Control Valves)、传输阀(Transfer Valves)等类型应用较多：其中

，隔离阀起阻遏/接通作用

，营造真空情形；控制阀主要起到控制气体流量和压力的作用；传输阀则可用于晶圆在腔体之间或腔体和 Load Lock之间的传输。凭证阀门的事情方法划分

，隔离阀和控制阀又包括闸阀(Gate Valves)、角阀(Angle Valves)、蝶阀(Butterfly Valves)、球阀(Ball Valves)、摆阀(Pendulum Valves)等。

图1：真空阀在半导体装备中的应用

隔离阀接纳最多的主要为闸阀和角阀：闸阀的启闭件为闸板

，闸板运动偏向与介质流动偏向笔直

，通过闸板的升降可以起到阻遏/接通作用

，通常只作全开/全闭状态

，是隔离阀的理想选择

，而较少用作控制作用。闸阀可用于腔体和真空泵之间来；ふ婵毡

，也可用于两个相连腔体之间的隔离。

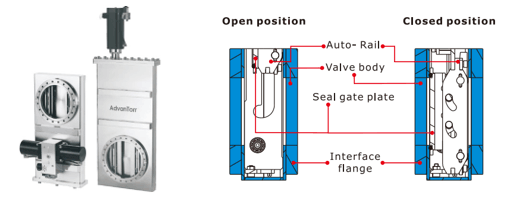

图2：闸阀产品图示(左)、事情原理(右)

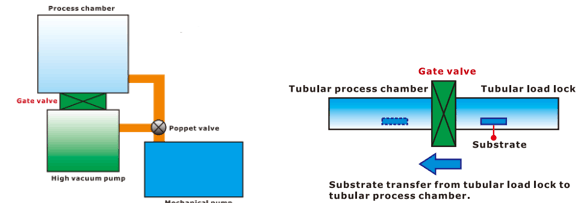

图3：闸阀应用场景(左:用于工艺腔和真空泵之间

，右:用于两个管状腔体之间)

角阀属于提升阀(Poppet Valves)的一种

，其气体通路通常呈直角

，主要可用于真空系统中的排气管路和抽气系统等的毗连。如用于主泵（通常为分子泵）和前级泵（通常为干泵）之间（即前级管路）

，或者是工艺腔和前级泵之间（即粗抽或预真空管路）。角阀常作为隔离阀

，尤其适用于严苛的情形下

，并具有精彩的可靠性

，也可具备控制作用。

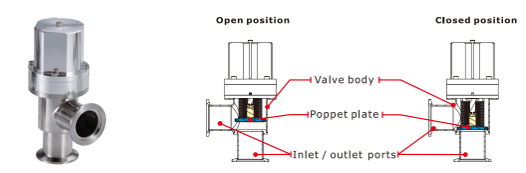

图4：角阀产品图示(左)、事情原理(右)

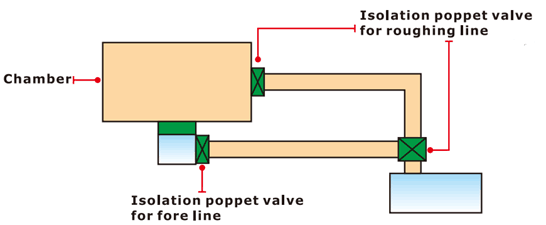

图5：角阀应用场景

与仅限于完全翻开和关闭的隔离阀差别

，控制阀允许控制体积流量

，这通常是通过缩小或加宽气门通道来实现。阀门的设计原理和驱动类型决议了响应的控制规模和精度。真空控制阀主要是电动驱动的

，从而实现很是细腻和快速的位置转变。除电动控制阀外

，尚有气动解决计划。真空控制阀可用作没有隔离功效的纯控制阀

，也可用作控制和隔离阀

，从而完全中止体积流量？刂品е饕嘈桶ò诜А⒌б约扒蚍。

摆阀是基于阀瓣的摆动来控制流体的流动。当需要开启阀门时

，阀杆通过旋转或上下移动的方法

，使阀瓣摆动开启

，从而允许流体通过阀门。当需要关闭阀门时

，阀杆再次旋转或上下移动

，使阀瓣摆动关闭

，从而阻止流体通过阀门。摆阀具有设计紧凑、振动小、启闭平稳、能有用阻止爆发颗粒的特点

，被普遍用作控制阀

，多用于真空泵和工艺腔之间。

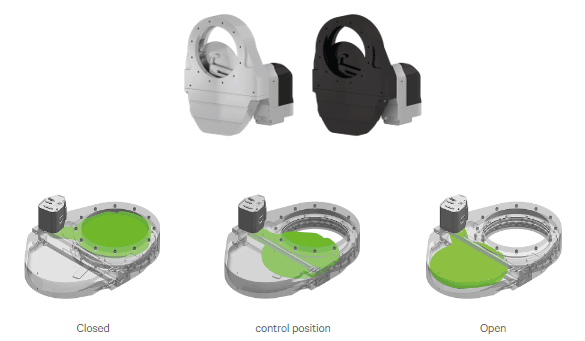

图6：摆阀产品图示(上)、事情原理(下)

蝶阀的阀瓣呈圆盘形

，围绕其中轴旋转

，旋角巨细即是阀门的开闭度

，既可作为隔离阀

，提供与闸阀同样可靠的真空隔离的同时对占用空间要求较低

，适用于紧凑空间的隔离；又可作为控制阀

，实现快速准确的调理。

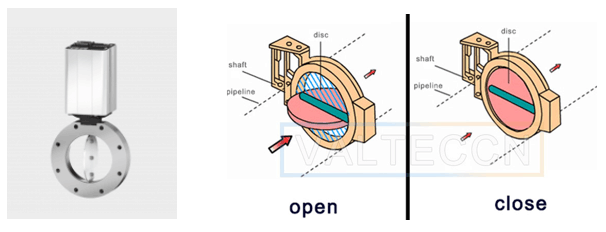

图7：蝶阀产品图示(左)、事情原理(右)

球阀的启闭件是中心带有圆形通道的球体

，可以绕笔直于通道的轴线旋转

，球体随阀杆转动从而抵达启闭通道的目的。球阀适用的压力规模广

，从高真空到低真空等均可使用

，同时在带有侵蚀性介质的或者高温的系统中也均可适用。

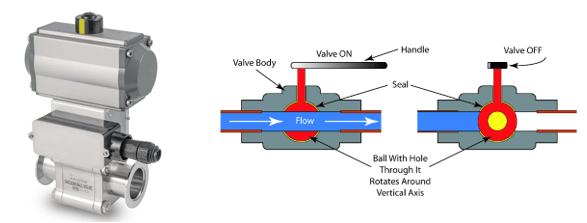

图8：球阀产品图示(左)、事情原理(右)

传输阀是用于毗连真空腔室的长方形截面的阀门

，可将物体（如晶圆）从一个腔室传送到另一个腔室

，尤其是在传输腔和工艺腔之间需要用到

，因此传输阀是多腔室系统的理想选择。

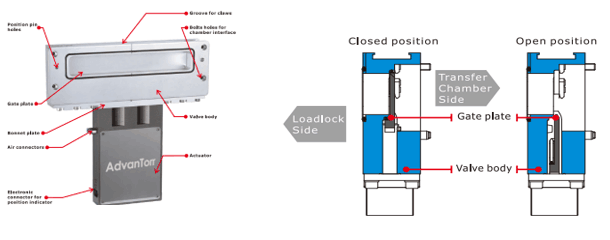

图9：传输阀产品图示(左)、事情原理(右)

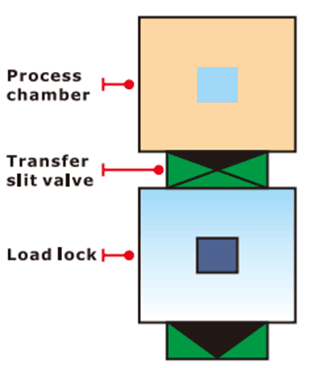

图10：传输阀应用场景

以上是关于半导体零部件(5)-真空阀的相关内容先容了

，希望能对您有所资助！
