在半导体芯片倒装毗连的历程中，有许多前后处置惩罚的工序，以下详细先容倒装工艺的相关细节:

一、凸点下金属化 (UBM，under bump metallization)

倒装毗连第一步需在芯片外貌制作凸点手艺，倒装毗连的实质是芯片上的凸点与基板上的凸点(凹槽)毗连，半导体外貌的金属化有以下几种方法

(a)溅射:用溅射的要领一层一层地在硅片上沉积薄膜，然后通过照相平版手艺形成UBM图样，然后刻蚀掉不是图样的部分。

(b)蒸镀:使用掩模，通过蒸镀的要领在硅片上一层一层地沉积。这种选择性的沉积用的掩？捎糜诙杂Φ耐沟愕男纬芍.

(c)化学镀:接纳化学镀的要领在AI焊盘上选择性地镀Ni。经常用锌酸盐工艺对AI外貌举行处置惩罚。无需真空及图样刻蚀装备，低本钱,

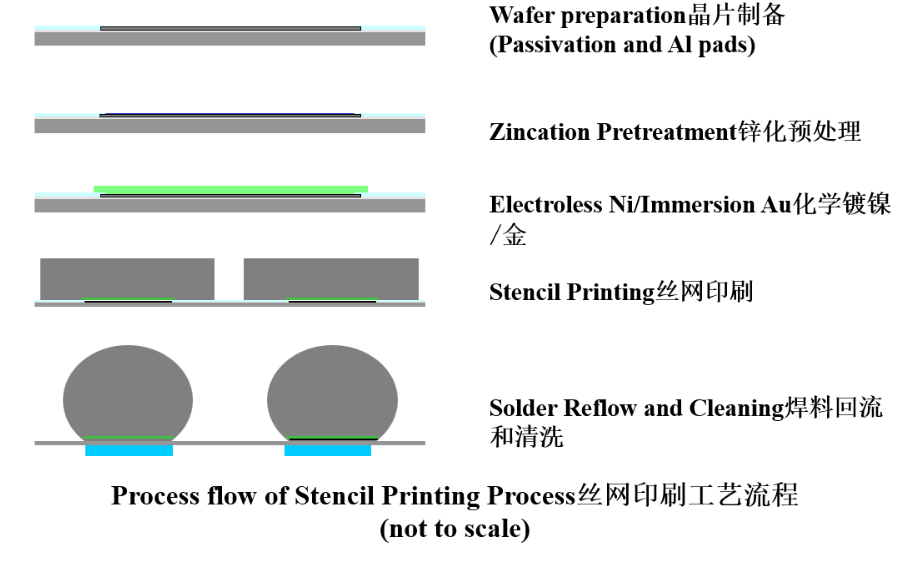

下图是半导体芯片举行凸点金属化(UBM)的流程:电驱动Benchrnarker

由于铝焊盘外貌有一层氧化物，镀层金属无法粘附在氧化的外貌上，因此要对铝外貌举行适当的处置惩罚以扫除氧化物层

般的要领是在铝焊盘上接纳锌酸盐处置惩罚(zincation)，该手艺是在铝的外貌沉积一层锌，避免铝爆发氧化，镀锌工艺的一个弱点是铝也会被镀液侵蚀掉，因此需要接纳二次镀锌工艺，在举行镀锌工艺中，有0.3-0.4mm厚的铝将被侵蚀掉。在镀锌历程中，锌沉积在铝外貌，而同时铝及氧化铝层则被侵蚀掉。锌；ぢ敛辉俦⒀趸，锌层的厚度很薄

在举行镀锌工艺后，进一步接纳化学镀镍用作UBM的沉积，金属镍起到毗连/扩散阻挡的作用。镍的扩散率很是小，与焊料也险些不爆发反应，它仅与锡有缓慢的反应，因此很是适合/作为共晶焊料的UBM金属；Ф颇瓤梢杂糜赨BM金属的沉积，也可以用来形成凸点。在部分倒装凸点的外貌会进一步镀金，由于金导电性能好，且不易氧化，可增添倒装毗连的可靠性。

二、 回流形成凸点

焊料凸点要领有蒸镀焊料凸点、电镀焊料凸点、印刷焊料凸点、钉头焊料凸点、放球凸点、焊料转移凸点等差别工艺，其中电镀焊料及印刷焊料工艺使用较普遍。

在半导体外貌凸点金属化后，通过回流炉将金属化部分形成倒装球

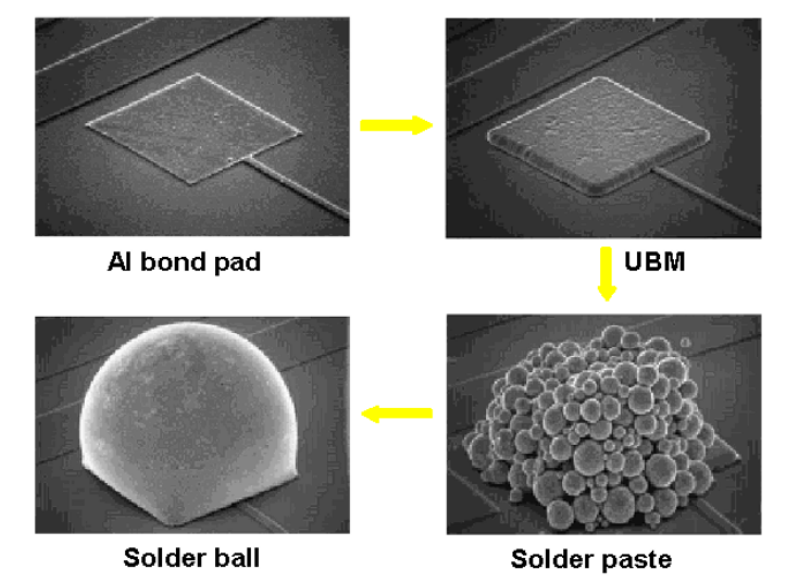

回流形成凸点的大致历程如下图所示

电驱动Benchrnarker

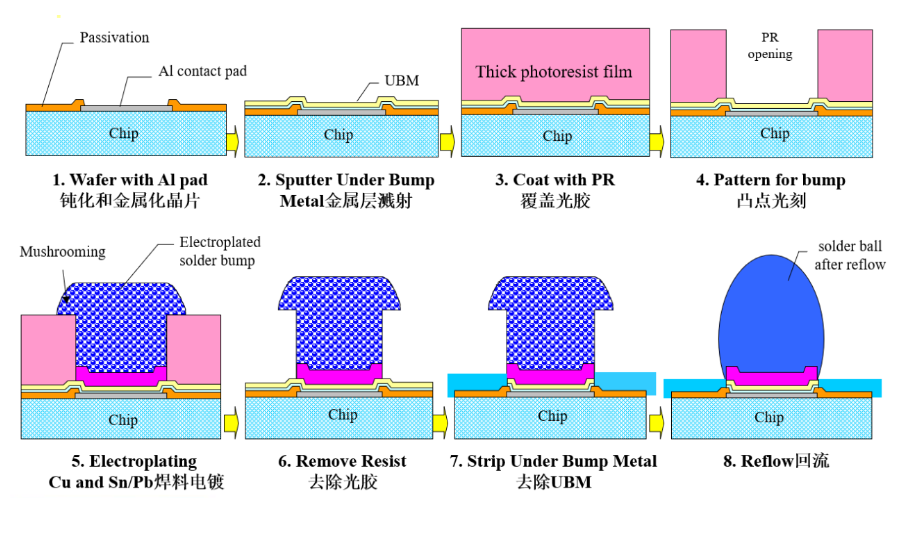

其中电镀焊料凸点的详细形成历程如下图：

凸点常用的质料是Pb/Sn合金，由于其回流焊特征好，适合工业化生产

除了常见的Pb/Sn合金，凸点也有Au/Ni合金等凸点质料，为了包管可靠的互连，UBM必需与用于凸点的焊料合金相容。适合高铅的UBM纷歧定适合高锡焊料。例如Cu润湿层合适于含锡3-5%的高铅焊料，可是不适合于高锡焊料，由于Cu与Sn反应讯速而天生Sn-Cu金属间化合物。若是Cu被消耗完毕焊料将与焊区不润湿。

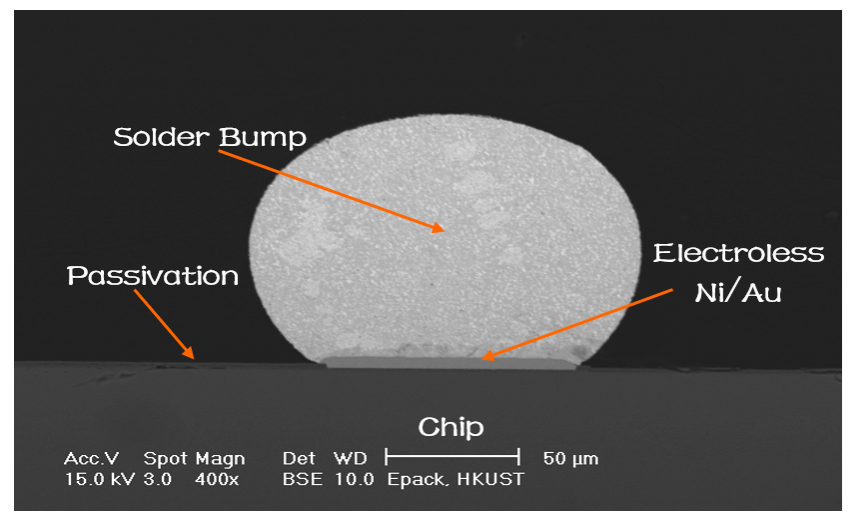

下图是差别的凸点材质件的倒装毗连

电驱动Benchrnarker

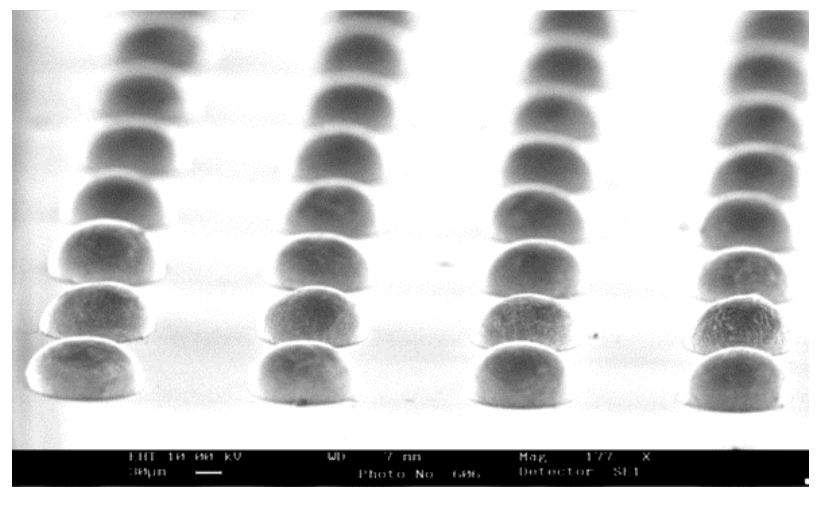

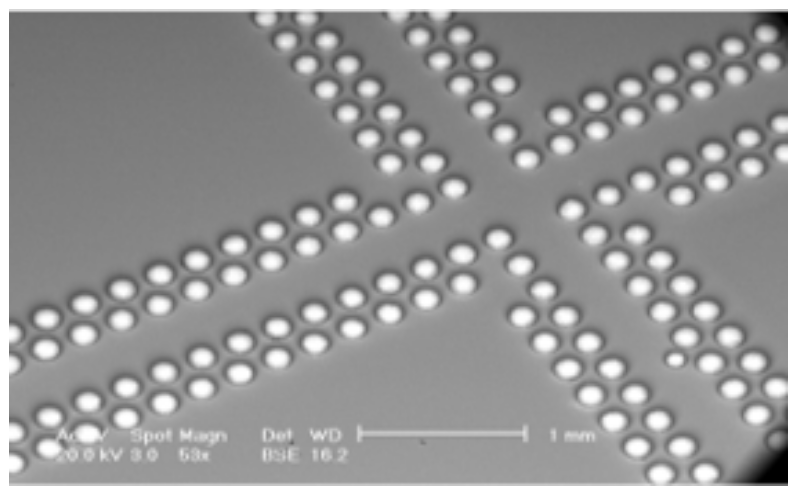

芯片外貌形成的凸点在扫描电镜下视察到的外观如下图所示：

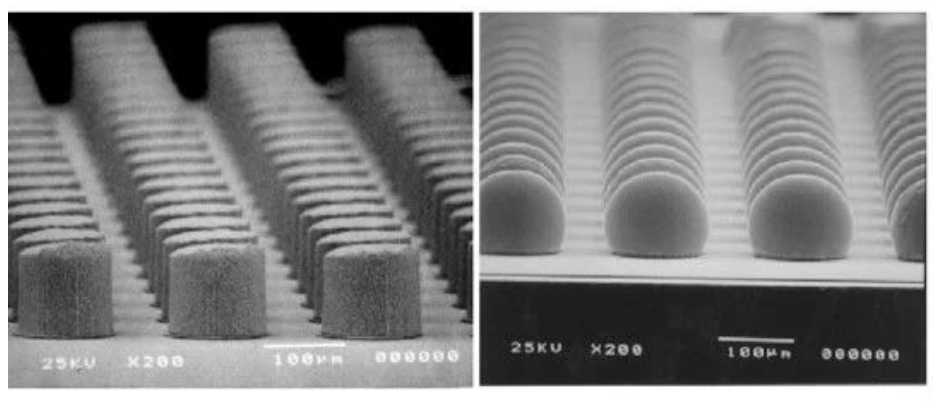

下图中的左图是回流（高温）前的凸点状态，右图是经高温后的凸点状态，经高温后凸点融化成球形。

三、倒装芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
