先进封装手艺中有哪三大手艺优势？详细先容

尊龙凯时科技 ? 5921 Tags：FlipChip晶圆级封装2.5D封装


一、先进封装手艺


Flip-Chip & Bumping


FlipChip指的是芯片倒装 ，以往的封装手艺都是将芯片的有源区面朝上 ，背对基板和贴后键合。而FlipChip则将芯片有源区面临着基板 ，通过芯片上呈阵列排列的焊料凸点（Bumping）实现芯片与衬底的互联。硅片直接以倒扣方法装置到PCB从硅片向周围引出I/O ，互联长度大大缩短 ，减小了RC（Resistance-Capacitance）延迟 ，有用的提高了电性能。
FlipChip的优势主要在于以下几点：小尺寸 ，功效增强（增添I/O数目） ，性能增强（互联短） ，提高了可靠性（倒装芯片可镌汰2/3的互联引脚数） ，提高了散热能力（芯片背面可以有用举行冷却）。
▼倒装芯片晶体贴装手艺



?Bumping是一种新型的芯片与基板间电气互联的方法。


可以通过小的球形导电质料实现 ，这种导电球体被称为Bump ，制作导电球这一工序被称为Bumping。当粘有Bump的晶粒被倒臵(Flip-Chip)并与基板对齐时 ，晶粒便很容易的实现了与基板Pad(触垫)的毗连。相比古板的引线毗连 ，Flip-Chip有着诸多的优势 ，好比更小的封装尺寸与更快的器件速率。

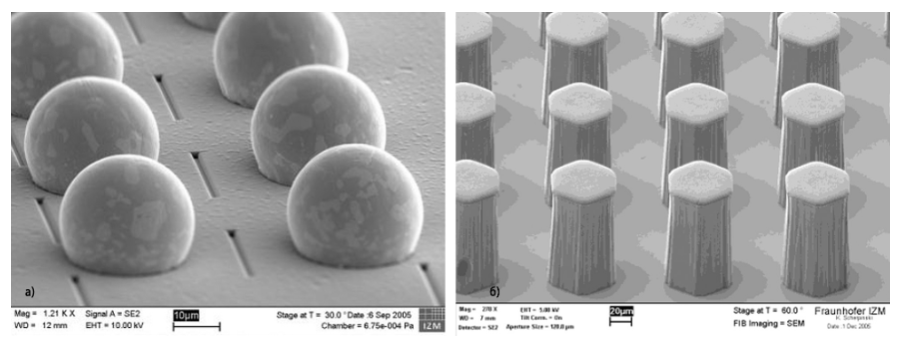

 ▼焊球端子和柱式端子



?FlipChip的要害一步是Bumping ，可以通过在晶圆上制作外延质料来实现。


当芯片制作工序完成后 ，制造UBM（Underbumpmetallization）触垫将被用于实现芯片和电路的毗连 ，Bump也会被淀积与触点之上。焊锡球（Solderball）是最常见的Bumping质料 ，可是凭证差别的需求 ，金、银、铜、钴也是不错的选择。关于高密度的互联及细间距的应用 ，铜柱是一种新型的质料。焊锡球在毗连的时间会扩散变形 ，而铜柱会很好的坚持其原始形态 ，这也是铜柱能用于更麋集封装的缘故原由。
? FlipChip产品对应差别bumping类型增添速率纷歧。
凭证Yole展望 ，接纳倒装芯片手艺的集成电路出货量将坚持稳固增添 ，预计产能将以9.8%的复合年增添率扩张 ，从2014年的约合1600万片12寸晶圆增添到2020年的2800万片。终端应用主要为盘算类芯片 ，如台式机和条记本电脑的CPU、GPU和芯片组应用等。
?其中镀金晶圆凸点（Au-platedwaferbumping）将稳固增添 ，由于IC显示驱动器（4K2K超高清电视和高清晰度、大屏幕平板电脑和智能手机）的市场驱动。预计产能将以4%的复合年增添率扩大 ，从2014年的430万片增添到2020年的540万片。
?金钉头凸点（Austudbumping）产能将略有下滑 ，从2014年的30.4万片降到2020年的29.3万片 ，主要缘故原由是射频器件从倒装芯片转移至晶圆级芯片尺寸封装（WLCSP）。可是 ，新兴应用的需求将增添 ，如CMOS图像传感器模组、高亮度LED等。
?中道封装手艺需求增添 ，将带来行业上下游的跨界竞争。针对3DIC和2.5D中介层平台的“中端工艺（middleend-process）”基础设施的泛起将使Fab和IDM受益 ，并在较小水平上分给OSAT。2.5D中介层平台的生长将会爆发价值的转移 ，从衬底供应商转向前端代工厂。


二、先进封装优势

先进封装提高加工效率 ，提高设计效率 ，镌汰设计本钱。


先进封装主要包括倒装类（FlipChip,Bumping） ，晶圆级封装（WLCSP ，FOWLP ，PLP） ，2.5D封装（Interposer）和3D封装（TSV）等。以晶圆级封装为例 ，产品生产以圆片形式批量生产 ，可以使用现有的晶圆制备装备 ，封装设计可以与芯片设计一次举行。这将缩短设计和生产周期 ，降低本钱。
先进封装提高封装效率 ，降低产品本钱。
随着后摩尔定律时代的到来 ，古板封装已经不再能知足需求。古板封装的封装效率（裸芯面积/基板面积）较低 ，保存很大改良的空间。芯片制程受限的情形下 ，刷新封装即是另一条出路。举例来说 ，QFP封装效率最高为30% ，那么70%的面积将被铺张。DIP、BGA铺张的面积会更多。
先进封装以更高效率、更低本钱、更好性能为驱动。
先进封装手艺于上世纪90年月泛起 ，通过以点带线的方法实现电气互联 ，实现更高密度的集成 ，大大减小了扑面积的铺张。SiP手艺及PoP手艺涤讪了先进封装时代的开局 ，2D集成手艺 ，如WaferLevelPackaging（WLP ，晶圆级封装） ，Flip-Chip（倒晶） ，以及3D封装手艺 ，ThroughSiliconVia（硅通孔 ，TSV）等手艺的泛起进一步缩小芯片间的毗连距离 ，提高元器件的反应速率 ，未来将继续推进着先进封装生长的脚步。


三、先进芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ，一旦选定 ，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种 ，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气 ，通电后爆发电化学迁徙 ，形成树枝状结构体 ，造成低电阻通路 ，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层 ，在PCB板表层下生长枝晶。除了离子型和非离子型污染物 ，尚有粒状污染物 ，例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物 ，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ，焊后必定保存热改性天生物 ，这些物质在所有污染物中的占有主导 ，从产品失效情形来而言 ，焊后剩余物是影响产品质量最主要的影响因素 ，离子型残留物易引起电迁徙使绝缘电阻下降 ，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ，严重者导致开路失效 ，因此焊后必需举行严酷的洗濯 ，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺 ，知足芯片封装工艺制程洗濯的高难度手艺要求 ，突破外洋厂商在行业中的垄断职位 ，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
