1 沾锡作用

　　当热的液态焊锡消融并渗透到被焊接的金属外貌时
，就称为金属的沾锡或金属被沾锡。焊锡与铜的混淆物的分子形成一种新的部分是铜、部分是焊锡的合金
，这种溶媒作用称为沾锡
，它在各个部分之间构因素子间键
，天生一种金属合金共化物。优异的分子间键的形成是焊接工艺的
，它决议了焊接点的强度和质量。只有铜的外貌没有污染
，没有由于袒露在空气中形成的氧化膜才华沾锡
，并且焊锡与事情外貌需要抵达适当的温度。

　　2 外貌张力

　　各人都熟悉水的外貌张力
，这种力使涂有油脂的金属板上的冷水滴坚持球状
，这是由于在此例中
，使固体外貌上液体趋于扩散的附着力小于其内聚力。用温水和清洁剂洗濯来减小其外貌张力
，水将浸润涂有油脂的金属板而向外流形成一个薄层
，若是附着力大于内聚力就会爆发这种情形。

　　锡-铅焊锡的内聚力甚至比水更大
，使焊锡呈球体
，以使其外貌积化(同样体积情形下
，球体与其他几何形状相比具有的外貌积
，用以知足能量状态的需求)。助焊剂的作用类似于清洁剂对涂有油脂的金属板的作用
，另外
，外貌张力还高度依赖于外貌的清洁水平与温度
，只有附着能量远大于外貌能量(内聚力)时
，才华发心理想的沾锡。

　　3 金属合金共化物的爆发

　　铜和锡的金属间键形成了晶粒
，晶粒的形状和巨细取决于焊接时温度的一连时间和强度。焊接时较少的热量可形成细腻的晶状结构
，形成具有强度的优良焊接点。反应时间过长
，不管是由于焊接时间过长照旧由于温度过高或是两者兼有
，都会导致粗糙的晶状结构
，该结构是砂砾质的且发脆
，切变强度较小。

　　接纳铜作为金属基材
，锡-铅作为焊锡合金
，铅与铜不会形成任何金属合金共化物
，然而锡可以渗透到铜中
，锡和铜的分子间键在焊锡和金属的毗连面形成金属合金共化物Cu3Sn 和Cu6Sn5
，如图所示。

金属合金层(n相+ε相)必需很是薄
，激光焊接中
，金属合金层厚度的数目级为0.1mm
，波峰焊与手工烙铁焊中
，优良焊接点的金属间键的厚度大都凌驾0.5μm 。由于焊接点的切变强度随着金属合金层厚度的增添而减小
，故经常试着将金属合金层的厚度坚持在1μm 以下
，这可以通过使焊接的时间尽可能的短来实现。

　　金属合金共化物层的厚度依赖于形成焊接点的温度和时间
，理想的情形下
，焊接应在220 't约2s 内完成
，在该条件下
，铜和锡的化学扩散反应将爆发适量的金属合金连系质料Cu3Sn 和Cu6Sn5厚度约为0.5μm 。不充分的金属间键常见于冷焊接点或焊接时没有升高到适当温度的焊接点
，它可能导致焊接面的切断。相反
，太厚的金属合金层
，常见于太过加热或焊接太长时间的焊接点

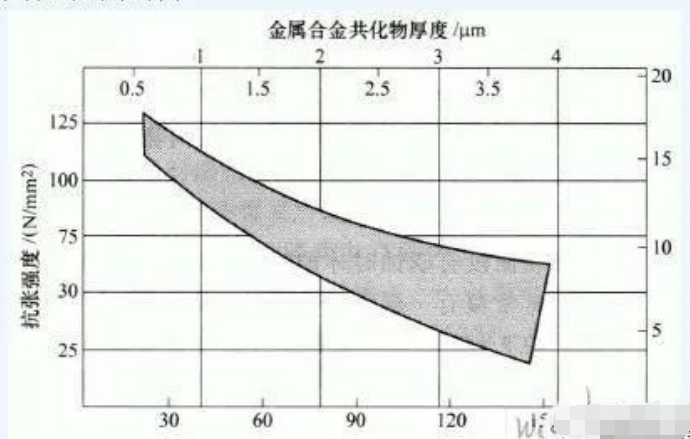

，它将导致焊接点抗张强度很是弱
，如图所示。

 4 沾锡角
   比焊锡的共晶点温度横跨约莫35℃时
，当一滴焊锡安排于热的涂有助焊剂的外貌上时
，就形成了一个弯月面
，在某种水平上
，金属外貌沾锡的能力可通过弯月面的形状来评估。若是焊锡弯月面有一个显着的底切边
，形如涂有油脂的金属板上的水珠
，或者甚至趋于球形
，则金属为不可焊接的。只有弯月面拉伸成一个小于30。的小角度才具有优异的焊接性。

5.pcb电子组件板洗濯

电路板上的污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

针对电子制程细密焊后洗濯的差别要求
，尊龙凯时科技在水基洗濯方面有较量富厚的履历
，关于有着低外貌张力、低离子残留、配合差别洗濯工艺使用的情形
，自主开发了较为完整的水基系列产品
，细腻化对应涵盖从半导体封装到PCBA组件终端
，包括有水基洗濯剂和半水基洗濯剂
，碱性水基洗濯剂和中性水基洗濯剂等。详细体现在
，在一律的洗濯力的情形下
，尊龙凯时科技的兼容性较佳
，兼容的质料更为普遍；在一律的兼容性下
，尊龙凯时科技的洗濯剂洗濯的锡膏种类更多（测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌；测试过的焊料合金包括SAC305、SAC307、6337、925等差别因素）
，洗濯速率更快
，离子残留低、清洁度更好。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。
