先进封装平台5种热门封装方法强力先容与芯片封装洗濯浅谈

尊龙凯时科技 ? 5165 Tags:堆叠封装系统级封装FO封装

一、FO 封装

FO封装包括三大类:焦点扇出型(core fan-out)、高密度扇出型(high-density fan-out)和超高密度FO型(ultra highdensity FO)。焦点扇出封装消除了对引线键合或倒装芯片互连的需求,从而提供了刷新的 I/O 密度、增强的电气性能和高效的热治理;高密度 (HD) FO 进一步接纳了相同的看法,接纳先进的重新漫衍层 (RDL) 和互连结构来实现更高的 I/O 密度;超高密度 (UHD) FO 使用更细间距和更高密度的多层 RDL,以在紧凑封装内提高组件集成度、更大带宽和高级功效。UHD FO 通常应用于较大的封装和多芯片集成,使用 IC 基板来弥合扇出封装和印刷电路板 (PCB) 之间的间隙。

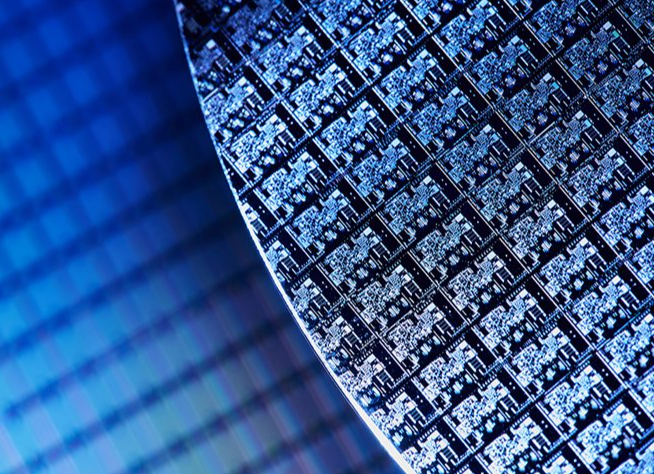

二、晶圆级芯片级封装 (WLCSP)


WLCSP 涉及将 IC 直接封装在晶圆上,从而消除了单独的芯片支解和封装办法。WLCSP 具有紧凑的形状尺寸、增强的电气性能和本钱效率,使其成为尺寸、重量和性能至关主要的移动装备和可衣着装备的理想选择。

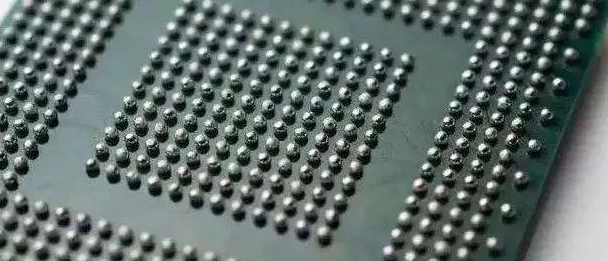

三、fcBGA/CSP


这些手艺涉及使用焊料微凸块或铜柱将 IC 正面朝下直接装置到有机基板上。与古板引线键合手艺相比,倒装芯片 BGA/CSP 解决计划提供更小的占地面积、更短的互连路径、更高的 I/O 密度以及更高的电气性能。这些特征关于效劳器、游戏机和网络装备等 HPC 应用尤其主要。

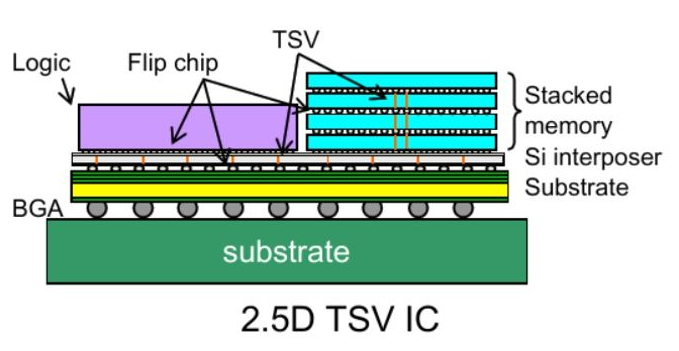

四、2.5D/3D堆叠封装


2.5D/3D 堆叠封装涉及笔直堆叠多个裸片或芯片,形成三维结构。该平台可实现更高的集成度、更高的性能和更小的形状尺寸,使其成为应对人工智能、5G 和 HPC 应用挑战的主要手艺。2.5D/3D 堆叠封装中的详细应用包括使用混淆键合手艺的 CIS、用于更快数据会见和刷新内存带宽的 HBM、用于高度集成系统的 3D-SoC 以及用于提高存储密度和容量的 3D NAND。

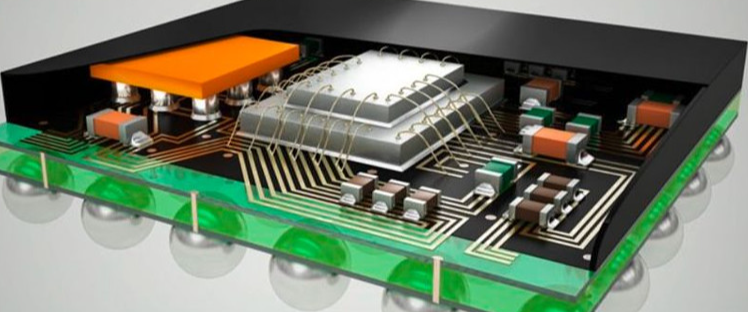

五、系统级封装 (SiP)


SiP 是一种将多个 IC 或“小芯片”集成到单个?橹械 AP 类型。这些小芯片可以包括种种组件,例如处置惩罚器、存储器、射频 (RF) 收发器和电源治理 IC 在封装内互连。这种高集成度允许将完整的功效系统包括在单个封装内,使 SiP 成为节约空间的解决计划,很是适合形状尺寸和集成度至关主要的应用,例如移动装备和可衣着装备。SiP 还在设计和制造方面提供了显着的无邪性,由于每个小芯片都可以使用最适合其功效的工艺手艺来制造。

六、先进芯片封装洗濯:

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
