SIP洗濯之SiP工艺剖析（上）

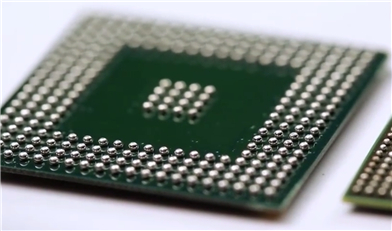

SIP封装制程凭证芯片与基板的毗连方法可分为引线键合封装和倒装焊两种
。下面小编给各人重点科普一下SIP封装制程的引线键合封装，希望能对您有所资助！

SIP封装制程引线键合封装工艺主要流程如下:

圆片→圆片减薄→圆片切割→芯片粘结→引线键合→等离子洗濯→液态密封剂灌封→装配焊料球→回流焊→外貌打标→疏散→最终检查→测试→包装
。

圆片减薄

圆片减薄是指从圆片背面接纳机械或化学机械（CMP）方法举行研磨，将圆片减薄到适合封装的水平
。由于圆片的尺寸越来越大，为了增添圆片的机械强度，避免在加工历程中爆发变形、开裂，其厚度也一直在增添
。可是随着系统朝轻薄短小的偏向生长，芯片封装后？榈暮穸缺涞迷嚼丛奖，因此在封装之前一定要将圆片的厚度减薄到可以接受的水平，以知足芯片装配的要求
。

圆片切割

圆片减薄后，可以举行划片
。较老式的划片机是手动操作的，现在一样平常的划片机都已实现全自动化
。无论是部分划线照旧完全支解硅片，现在均接纳锯刀，由于它划出的边沿整齐，很少有碎屑和裂口爆发
。

芯片粘结

已切割下来的芯片要贴装到框架的中心焊盘上
。焊盘的尺寸要和芯片巨细相匹配，若焊盘尺寸太大，则会导致引线跨度太大，在转移成型历程中会由于流动爆发的应力而造成引线弯曲及芯片位移征象
。贴装的方法可以是用软焊料（指 Pb-Sn 合金，尤其是含 Sn 的合金）、Au-Si 低共熔合金等焊接到基板上，在塑料封装中最常用的要领是使用聚合物粘结剂粘贴到金属框架上
。

引线键合

在塑料封装中使用的引线主要是金线，其直径一样平常为0.025mm~0.032mm
。引线的长度常在1.5mm~3mm之间，而弧圈的高度可比芯片所在平面高 0.75mm
。

键合手艺有热压焊、热超声焊等
。这些手艺优点是容易形成球形（即焊球手艺），并避免金线氧化
。为了降低本钱，也在研究用其他金属丝，如铝、铜、银、钯等来替换金丝键合
。热压焊的条件是两种金属外貌牢牢接触，控制时间、温度、压力，使得两种金属爆发毗连
。外貌粗糙（不平整）、有氧化层形成或是有化学沾污、吸潮等都会影响到键合效果，降低键合强度
。热压焊的温度在 300℃~400℃，时间一样平常为 40ms（通常,加上寻找键合位置等程序，键合速率是每秒二线）
。超声焊的优点是可阻止高温，由于它用20kHz~60kHz的超声振动提供焊接所需的能量，以是焊接温度可以降低一些
。将热和超声能量同时用于键合，就是所谓的热超声焊
。与热压焊相比，热超声焊最大的优点是将键合温度从 350℃降到250℃左右（也有人以为可以用100℃~150℃的条件），这可以大大降低在铝焊盘上形成 Au-Al 金属间化合物的可能性，延伸器件寿命，同时降低了电路参数的漂移
。在引线键合方面的刷新主要是由于需要越来越薄的封装，有些超薄封装的厚度仅有0.4mm 左右
。以是引线环（loop）从一样平常的200 μ m~300 μ m减小到100μm~125μm，这样引线张力就很大，绷得很紧
。另外，在基片上的引线焊盘外围通常有两条环状电源 / 地线，键适时要避免金线与其短路，其最小间隙必需>625 μ m，要求键合引线必需具有高的线性度和优异的弧形
。

等离子洗濯

洗濯的主要作用之一是提高膜的附着力，如在Si 衬底上沉积 Au 膜，经 Ar 等离子体处置惩罚掉外貌的碳氢化合物和其他污染物，显着改善了 Au 的附着力
。等离子体处置惩罚后的基体外貌，会留下一层含氟化物的灰色物质，可用溶液去掉
。同时洗濯也有利于改善外貌黏着性和润湿性
。

液态密封剂灌封

将已贴装好芯片并完成引线键合的框架带置于模具中，将塑封料的预成型块在预热炉中加热（预热温度在 90℃~95℃之间），然后放进转移成型机的转移罐中
。在转移成型活塞的压力之下，塑封料被挤压到浇道中，并经由浇口注入模腔（在整个历程中，模具温度坚持在 170℃~175℃左右）
。塑封料在模具中快速固化，经由一段时间的保压，使得？榈执镆欢ǖ挠捕，然后用顶杆顶出？，成型历程就完成了
。关于大大都塑封料来说，在模具中保压几分钟后，？榈挠捕茸憧梢缘执镌市矶コ龅乃，可是聚合物的固化（聚合）并未所有完成
。由于质料的聚合度（固化水平）强烈影响质料的玻璃化转变温度及热应力，以是促使质料所有固化以抵达一个稳固的状态，关于提高器件可靠性是十分主要的，后固化就是为了提高塑封料的聚合度而必需的工艺办法，一样平常后固化条件为 170℃~175℃，2h~4h
。

液态密封剂灌封

现在业内接纳的植球要领有两种：“锡膏”+“锡球”和“助焊膏”+ “锡球”
。“锡膏”+“锡球”植球要领是业界公认的最好标准的植球法，用这种要领植出的球焊接性好、光泽好，熔锡历程不会泛起焊球偏置征象，较易控制，详细做法就是先把锡膏印刷到 BGA 的焊盘上，再用植球机或丝网印刷在上面加上一定巨细的锡球，这时锡膏起的作用就是粘住锡球，并在加温的时间让锡球的接触面更大，使锡球的受热更快更周全，使锡球熔锡后与焊盘焊接性更好并镌汰虚焊的可能
。

外貌打标

打标就是在封装？榈亩ネ饷灿∩先ゲ坏舻摹⒆旨Ｇ逦淖帜负捅晔，包括制造商的信息、国家、器件代码等，主要是为了识别并可跟踪
。打码的要领有多种，其中最常用的是印码要领，而它又包括油墨印码和激光印码二种
。

疏散

为了提高生产效率和节约质料，大大都 SIP 的组装事情都是以阵列组合的方法举行，在完成模塑与测试工序以后举行划分，支解成为单个的器件
；种Ы饪梢越幽删饪蛘叱逖构ひ，锯开工艺无邪性较量强，也不需要几多专用工具，冲压工艺则生产效率较量高、本钱较低，可是需要使用专门的工具
。

以上是关于SIP洗濯之SiP工艺剖析（上）的相关内容先容了，希望能对您有所资助！
