IGBT 是绝缘栅双极晶体管的简称
，是一种三端半导体开关器件
，可用于多种电子装备中的高效快速开关。

IGBT 主要用于放大器
，用于通过脉冲宽度调制 (PWM) 切换/处置惩罚重大的波形。

你可以看到输入侧代表具有栅极端子的 MOS管
，输出侧代表具有集电极和发射极的 BJT。

集电极和发射极是导通端子
，栅极是控制开关操作的控制端子。

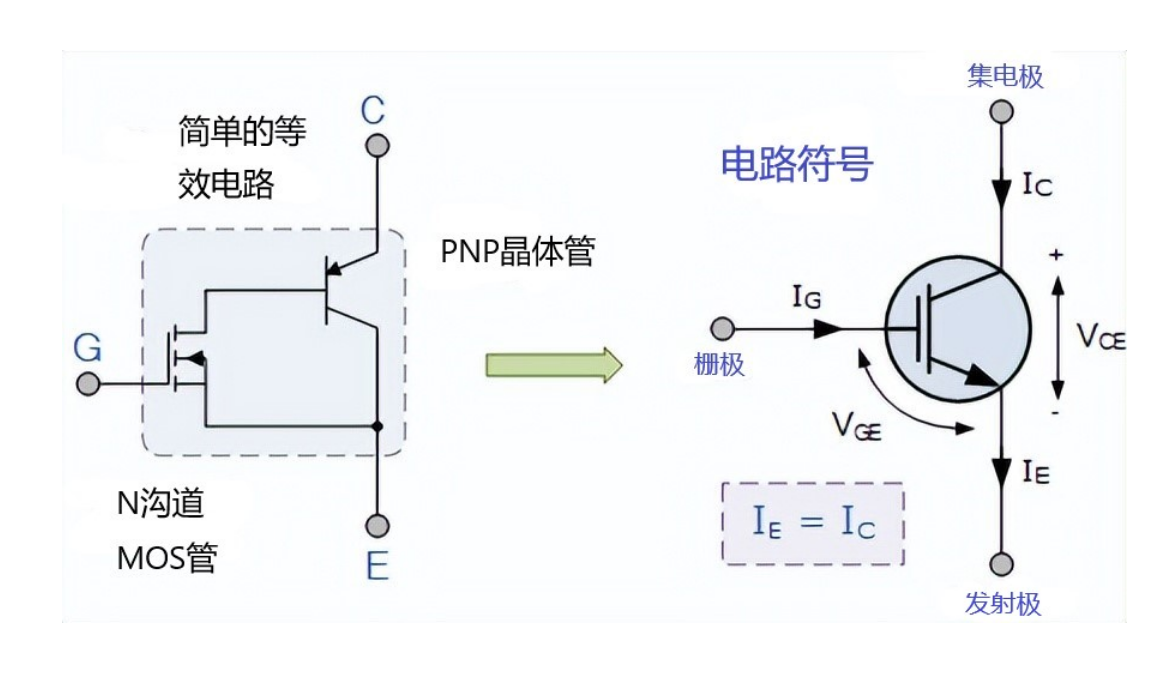

IGBT的电路符号与等效电路图

IGBT 的特征--静态 VI 特征

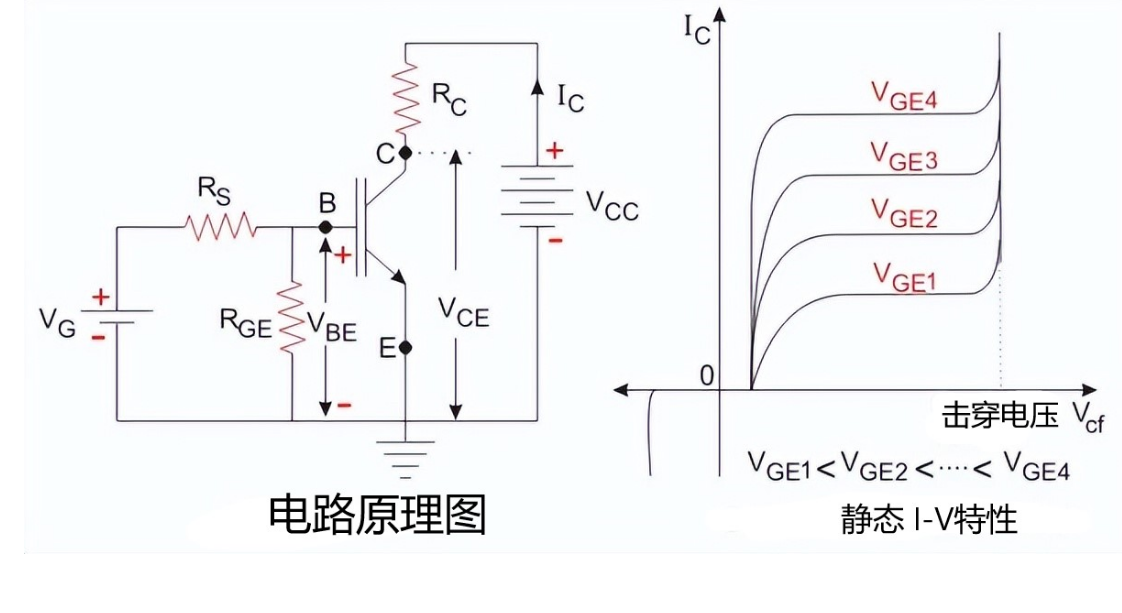

下图显示了 n 沟道 IGBT 的静态 VI 特征以及标有参数的电路图
，该图与 BJT 的图相似
，只是图中坚持恒定的参数是 VGE
，由于 IGBT 是电压控制器件
，而 BJT 是电流控制器件。

IGBT的静态特征图

IGBT的等效电路

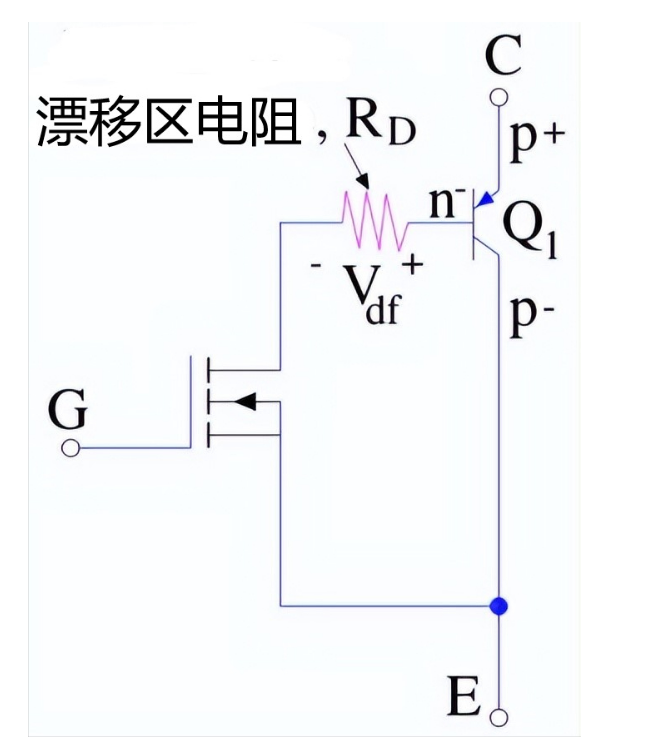

IGBT的近似等效电路由 MOS 管和 PNP 晶体管(Q1 )组成,思量到 n- 漂移区提供的电阻
，电阻 Rd已包括在电路中
，如下图所示：

IGBT 的近似等效电路

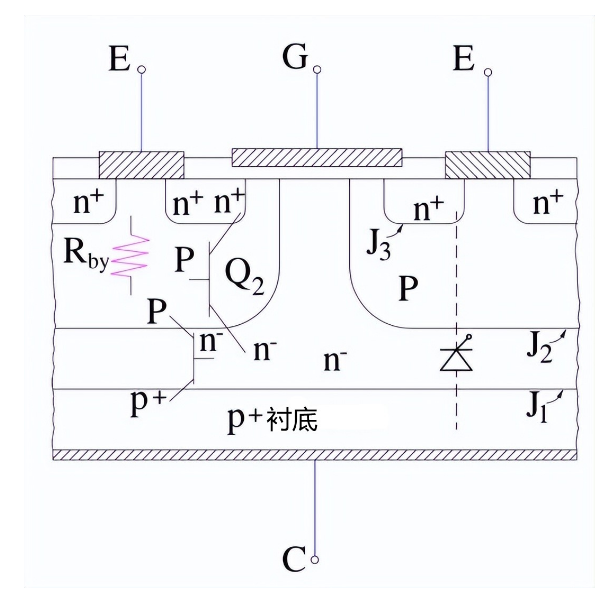

等效电路图的基本结构

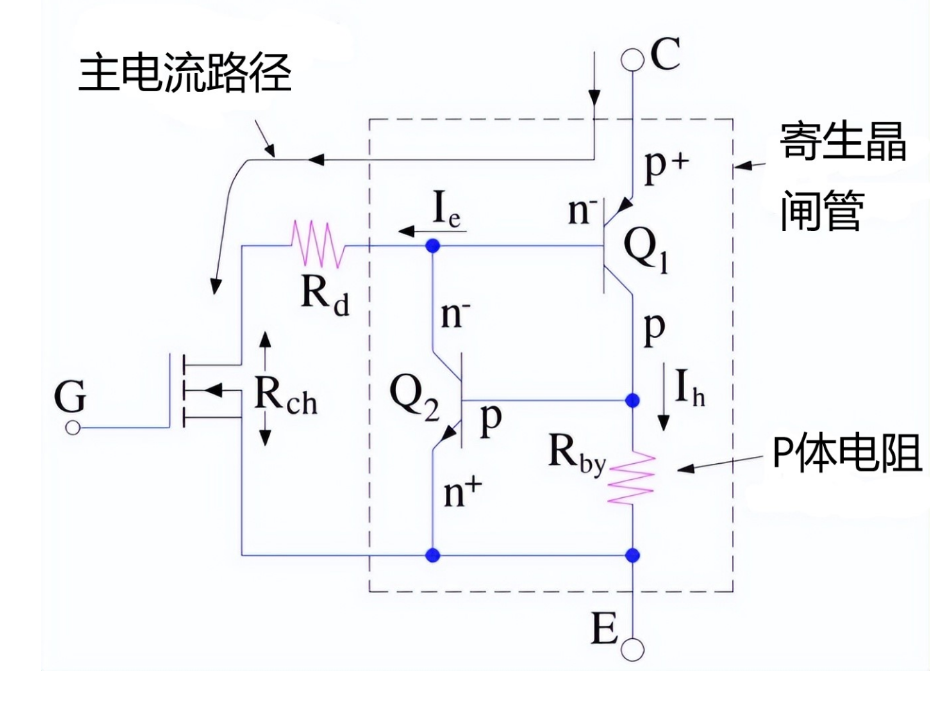

IGBT的准确等效电路图

车规级IGBT芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
