晶元级封装手艺的优势、生长趋势与晶元级封装洗濯先容

WLP的最初萌芽是由用于移动电话的低速I／O(low-I／O)、低速晶体管元器件制造发动起来的，如无源的片上感应器和功率传输ICs等，现在WLP正处于生长阶段，受到蓝牙、GPS(全球定位系统)元器件以及声卡等应用的推动，需求正在逐步增添。

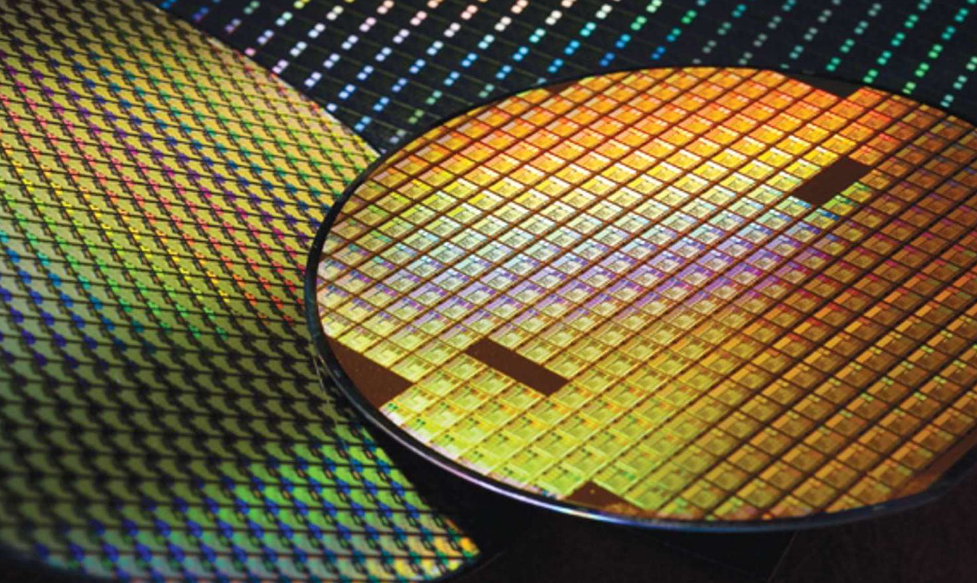

现在，晶元级封装手艺已普遍用于闪速存储器、EEPROM、高速DRAM、SRAM、LCD驱动器、射频器件、逻辑器件、电源／电池治理器件和模拟器件(稳压器、温度传感器、控制器、运算放大器、功率放大器)等领域。晶元级封装主要接纳薄膜再漫衍手艺、凸点形成两大基础手艺。前者用于把沿芯片周边漫衍的焊接区域转换为在芯片外貌上按平面阵列形式漫衍的凸点焊区。后者则用于在凸点焊区上制作凸点，形成焊球阵列。

一、 晶元级封装的优势

晶元级封装以BGA手艺为基础，是一种经由刷新和提高的CSP，充分体现了BGA、CSP的手艺优势。它具有许多奇异的优点：①封装加工效率高，它以晶元形式的批量生产工艺举行制造；②具有倒装芯片封装的优点，即轻、薄、短、；③晶元级封装生产设施用度低，可充分使用晶元的制造装备，无须投资另建封装生产线；④晶元级封装的芯片设计和封装设计可以统一思量、同时举行，这将提高设计效率，镌汰设计用度；⑤晶元级封装从芯片制造、封装到产品发往用户的整个历程中，中心环节大大镌汰，周期缩短许多，这必将导致本钱的降低；⑥晶元级封装的本钱与每个晶元上的芯片数目亲近相关，晶元上的芯片数越多，晶元级封装的本钱也越低。晶元级封装是尺寸最小的低本钱封装。晶元级封装手艺是真正意义上的批量生产芯片封装手艺。

WLP的优势在于它是一种适用于更小型集成电路的芯片级封装(CSP)手艺，由于在晶元级接纳并行封装和电子测试手艺，在提高产量的同时显著镌汰芯片面积。由于在晶元级接纳并行操作举行芯片毗连，因此可以大大降低每个I／O的本钱。别的，接纳简化的晶元级测试程序将会进一步降低本钱。使用晶元级封装可以在晶元级实现芯片的封装与测试。

二、晶元级封装手艺的生长趋势

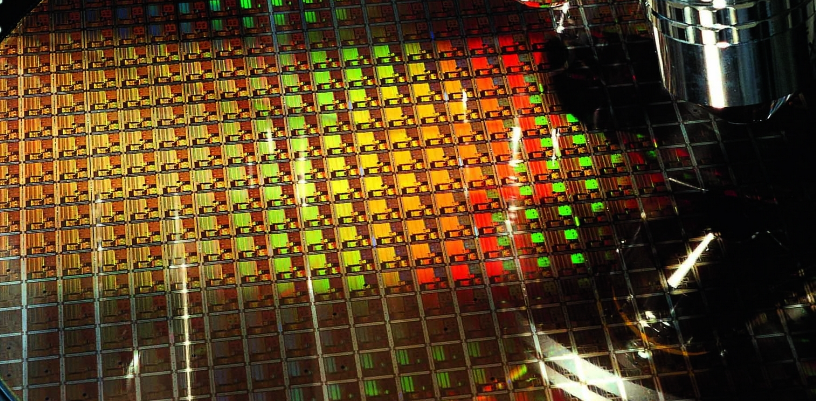

晶元级封装手艺要起劲降低本钱，一直提高可靠性水平，扩大在大型IC方面的应用。在焊球手艺方面，将开发无Pb焊球手艺和高Pb焊球手艺。随着IC晶元尺寸的一直扩大和工艺手艺的前进，IC厂商将研究与开发新一代晶元级封装手艺，这一代手艺既能知足φ300 mm晶元的需要，又能顺应近期泛起的铜布线手艺和低介电常数层间介质手艺的要求。别的，还要求提高晶元级封装处置惩罚电流的能力和遭受温度的能力。WLBI(晶元级测试和老化)手艺也是需要研究的主要课题。WLBI手艺是要在IC晶元上直接举行电气测试和老化，这对晶元级封装简化工艺流程和降低生产本钱都具有主要的意义。

 竣事语：晶元级封装手艺是低本钱的批量生产芯片封装手艺。晶元级封装与芯片的尺寸相同，是最小的微型外貌贴装器件。由于晶元级封装的一系列优点，晶元级封装手艺在现代电子装置小型化、低本钱化需求的推动下，正在蓬勃向宿世长。目今，晶元级封装手艺通常适用于I／O数低的小尺寸芯片。业界还需要开发新的手艺，降低生产本钱，生长大尺寸芯片的晶元级封装和细腻节距焊球阵列晶元级封装。

三、晶元级封装芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢

？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
