群雄决战先进封装混淆键合手艺

群雄决战封装

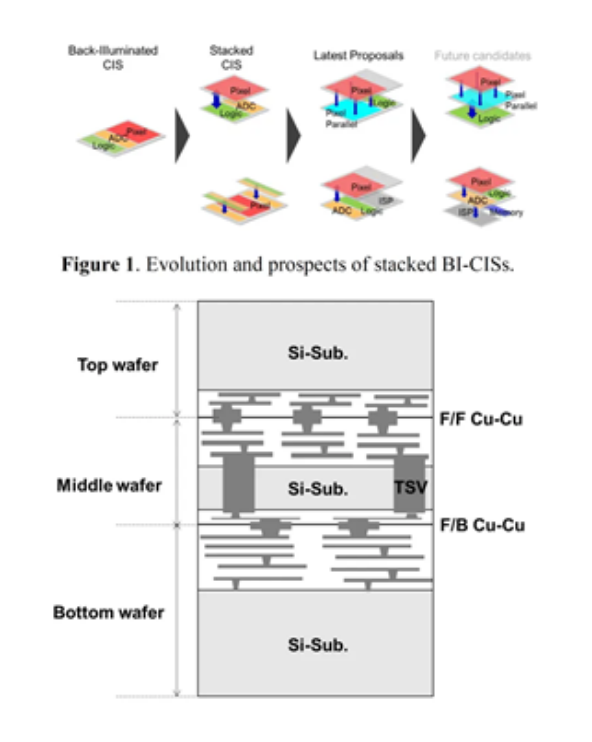

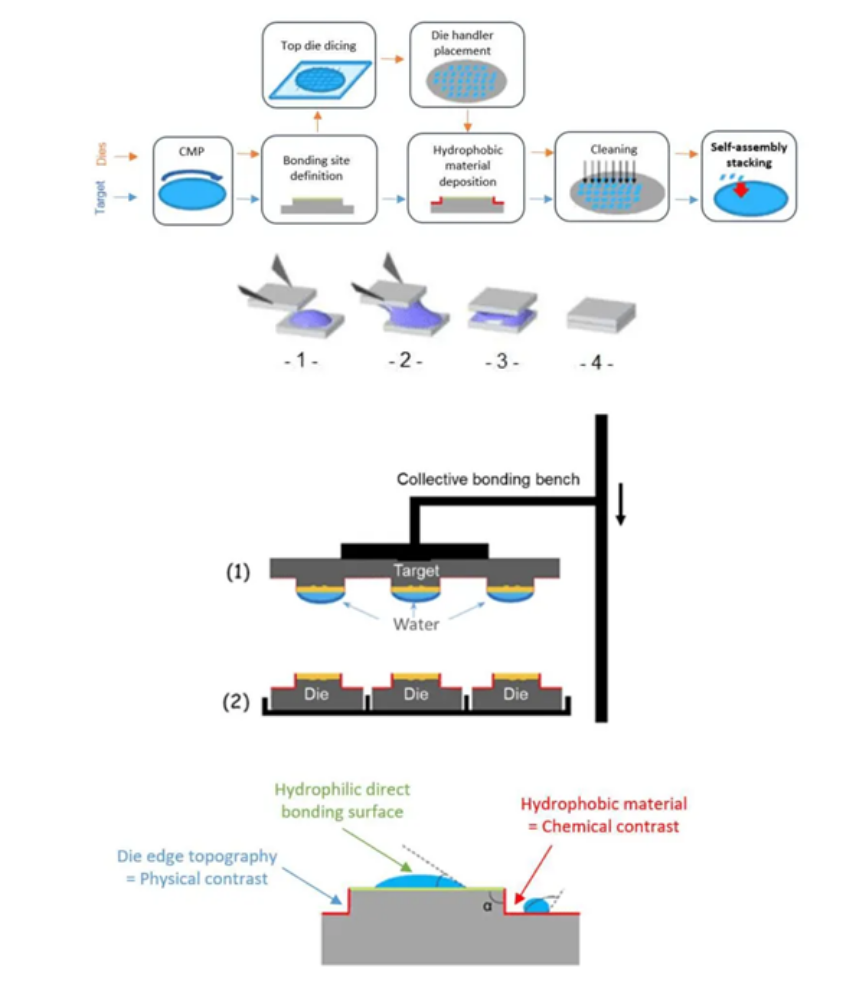

该工艺有可能增添校准精度以及每小时数千个芯片的制造吞吐量,接纳取下班具后键合的最先进的瞄准是 1?m,最好的情形是 700nm,而新工艺提供低于 500nm 甚至小于 200nm 的后键合瞄准。




现在imec的研究已经证实晰在7微米间距实现混淆键合的可行性。使用这项手艺,芯片之间或芯片与硅中介层之间的 3D 互连密度比现有手艺横跨十六倍以上其开发间距小至3μm且具有高公差拾放精度的芯片间混淆键合。

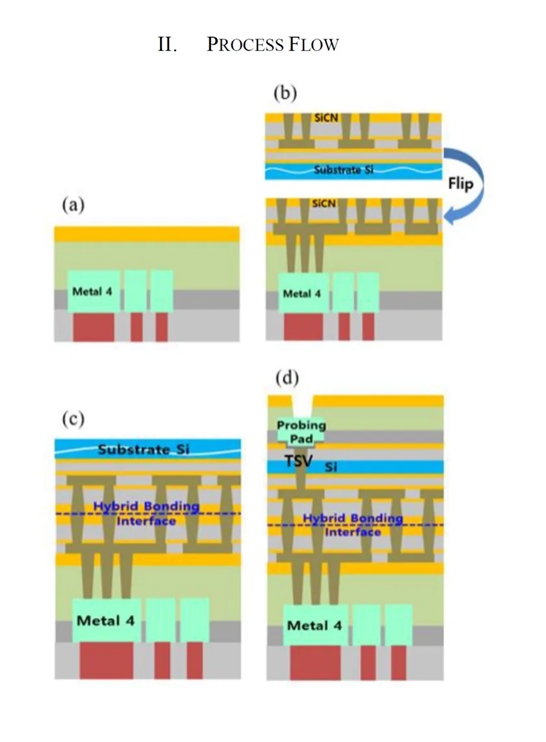

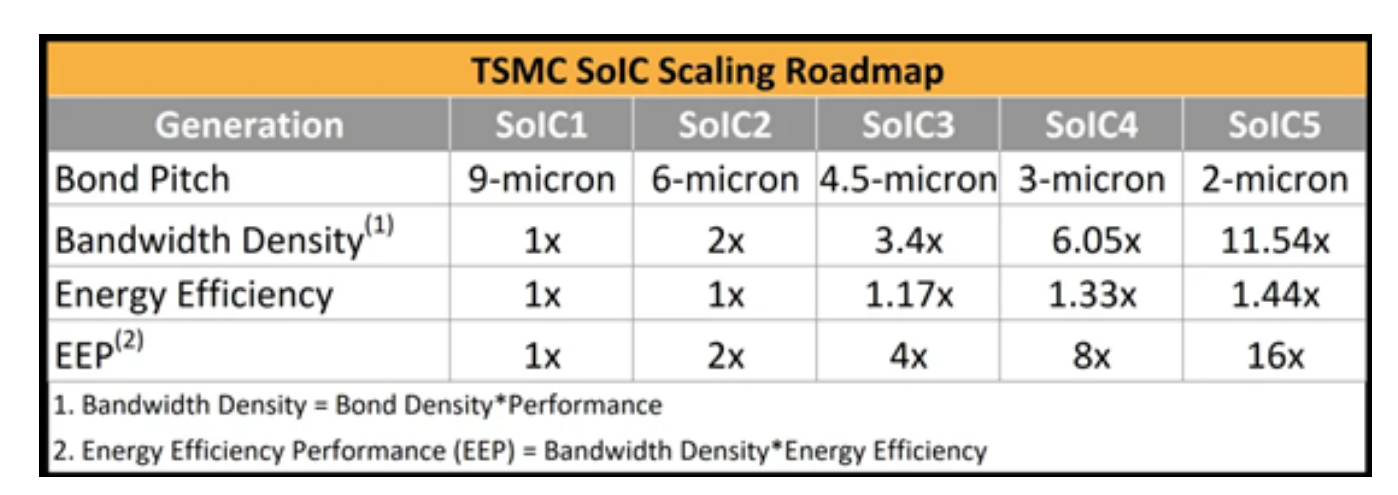

是混淆键合的集大成者,其SoIC 封装手艺依赖混淆键合,在芯片 I/O 上实现了强盛的接合间距可扩展性,实现了高密度的芯片到芯片互连,其键合间距从 10 微米以下最先,体现与现在业界最先进的封装解决计划相比,短芯片到芯片毗连具有形状尺寸更小、带宽更高、电源完整性和信号完整性更好以及功耗更低的优点。此前,已经展示了其第四代混淆键合手艺的研究效果,该手艺可实现每平方毫米 100,000 个接点数目。




2021年底,宣布Ryzen 7 5800X3D 也接纳了Hybrid Bonding 手艺,将7nm SRAM 叠接在7nm 处置惩罚器之上,铜─铜混淆键合能提升200 倍的接点密度,并且每个讯号转达所需的能量降低至三分之一以下。

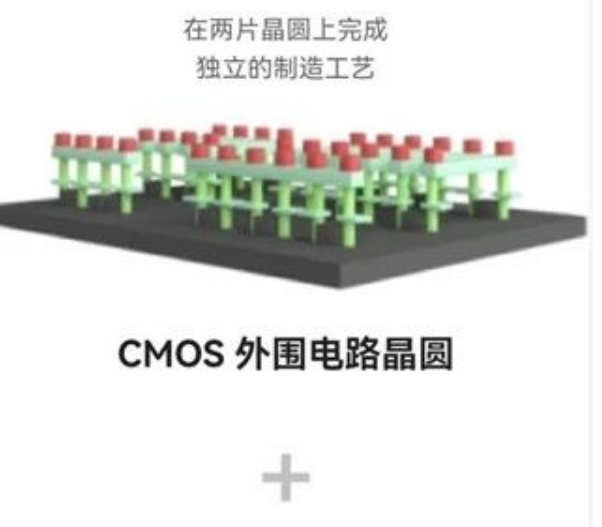

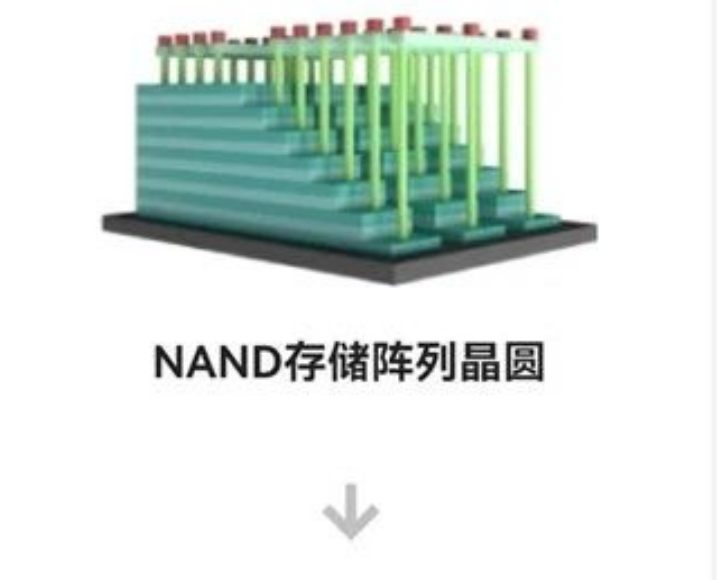

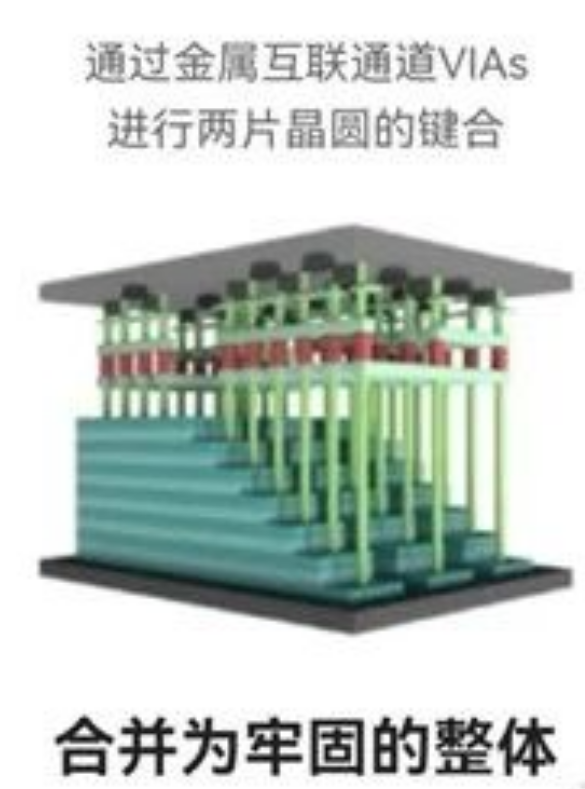

值得一提的是,推出的Xtacking架构,即接纳了W2W的混淆键合手艺,使用差别的工艺,先后制作Memory晶圆和CMOS晶圆,在后道制程中构建两者的触点。通过混淆键合,这些触点被链接导通,Memory和CMOS在笔直偏向实现了互联。


混淆键合在3D NAND闪存上实现数十亿根金属通道的毗连,随着层数的一直增高,基于晶栈Xtacking所研发制造的3D NAND闪存将更具本钱和立异优势。

先进芯片封装洗濯:

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
