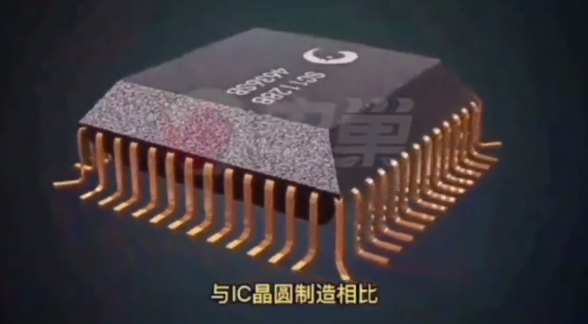

芯片封装的质料要求

在封装质料方面
，需要立异与可一连化开发芯片封装胶、底部填充胶、围堰与填充胶、芯片包封胶、导电胶和晶圆级封装胶等
，以知足市场对封装的日益严苛的性能和可靠性要求。

1、芯片封装胶水（Die Attach）

其中贴片胶的要害问题归纳如下：

（1）凭证芯片封装工艺需求
，超高速点胶机以及钢网/铜网印胶制程需要贴片胶具有高剪切稀释性。

（2）凭证芯片封装需求
，有用预防芯片在PCB板上的溢胶征象需要贴片胶具有低外貌张力、高摇变性和化学均质性等。

（3）陪同芯片封装工艺一直集成化、多功效化、大功率化生长
，尤其是成像类芯片在尺寸上越来越大、越来越薄
，导致其事情中发热量急剧增添
，此时
，具有导热性能的贴片胶即是业内的期盼。

2、倒装芯片底部填充胶水（Flip Chip Underfills）

其中底部填充胶的要害问题归纳如下：

（1）当胶水的热膨胀系数即CTE与芯片和PCB纷歧致时
，在温度荷载的影响下
，往往会爆发很大的内应力而导致BGA失效。因此
，低CTE一直是对underfill胶水最直接、最迫切的期盼。

（2）关于先进封装中的BGA封装用underfill胶
，往往需要知足一级封装
，即无填料
，CTE要求很是低
，固化缩短率也要求很是低。

（3）工艺上要求易于施胶
，固化效率要求高
，同时易于返修。

3、围堰与填充胶水（Dam and Fill Encapsulant）

其中围堰与填充胶水的要害问题归纳如下：

（1）凭证芯片封装要求
，围堰与填充胶需要优异的耐焊性、耐湿性和温度循环性。

（2）凭证芯片封装要求
，围堰与填充胶需要低膨胀系数
，低缩短、低吸潮性和抗弯曲。

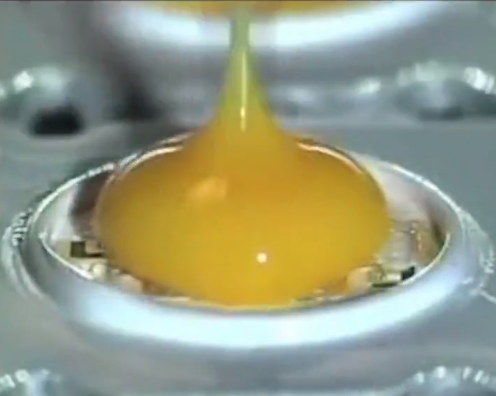

4、芯片包封胶水（Encapsulant）

（1）接纳Frame & Fill的工艺
，要求两种胶水之间的化学兼容性优异。

（2）芯片包封胶水高度不可高于50um
，点胶后溢胶部分不可凌驾0.5mm
，甚至是0.2mm。

（3）包封胶要有很好的电绝缘性能
，好比介电常数
，包管在恒久的严苛情形下不会爆发电侵蚀等重大隐患。

5、导电胶水

导电胶手艺是取代焊锡毗连手艺的一种无铅手艺。其中导电胶的要害问题归纳如下：

（1）超长事情时间：72H粘度增添率＜25%
，客户端测试一连作业24H无拖丝、拉尾异常。

（2）优异的施胶性能：可知足170μm以上胶点施胶作业性和粘接力要求。

（3）优异的界面结协力：常温、高温下
，各尺寸胶点剪切力测试后
，胶体与界面均有饱满的残留。

晶圆级封装是在芯片还在晶圆上的时间就对芯片举行封装
，
；げ憧梢责そ釉诰г驳亩ゲ炕虻撞
，然后毗连电路
，再将晶圆切成单个芯片。

7、芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
