IGBT行业新兴手艺浅谈与IGBT洗濯先容

IGBT行业新兴手艺包括超等结手艺与逆导手艺;超等结型通过沟槽栅拉伸至下层衬底层增添芯片耐压;逆导型器件将IGBT与FRD同时集中于1块芯片;较多IDM企业直接购置硅片制作外延或购置外延制作芯片;硅外延手艺壁垒相对较低,厂商可自行生产或购置制品。


1.IGBT行业新兴手艺包括超等结手艺与逆导手艺。MOSFET分为沟槽型、屏障栅型以及超等结型。超等结型将其沟槽伸长至下1层结构,其目的为增添耐压,超等结型芯片最高达800-900V。针对超等结型芯片,MOS管电压与RDS(ON)呈指数关系,RDS(ON)为导通电阻,导通电阻与耐压2.5次方成正比,较高电压消耗较大。
2.超等结型芯片通过沟槽栅拉伸至下层衬底层,其将耐压2.5次方改为耐压1.5次方,RDS(ON)消耗增添相对减缓。针对超等结型芯片,IGBT背面增添PE层,其增添电导调制效应后从双极性器件变为单极性器件。
3.逆导型器件通过向IGBT P层注入少子,其将IGBT与FRD同时集中于1块芯片。现在英飞凌与海内厂商区分IGBT与FRD。
4.较多IDM企业直接购置硅片制作外延或购置外延制作芯片。士兰微与华虹等企业针对8英寸IGBT不使用外延器件,其直接购置区熔硅衬底制作芯片,8英寸IGBT可使用外延手艺。12英寸IGBT需增添硅制外延。
5.较少企业自行开展整体工业链,其包括硅衬底、外延、流片以及封装。士兰微针对部分器件自行制作外延,针对8英寸IGBT等无需外延器件,士兰微与华虹直接购置区熔硅衬底制作芯片。IGBT无全工业链厂商,碳化硅全工业链厂商较多。
6.8英寸IGBT无需外延,其使用重掺杂区熔硅,区熔硅可制作尺寸上限为8英寸。
7.12英寸IGBT需增添外延,其使用硅制作外延,其为铜制。厂商针对12英寸IGBT可购置外延片。
8.硅外延手艺生长时间较长,其手艺壁垒相对较低,厂商可自行生产或购置制品,外延厂商使用HM与CVD等工艺装备制作外延。厂商针对8英寸IGBT具备2种计划,厂商可使用区熔硅取代外延,其可使用8英寸外延,此2种计划性能差别较小,其直接使用区熔硅工艺较轻盈。士兰微使用区熔硅制作8英寸IGBT。2019年底士兰微投产12英寸IGBT产线。

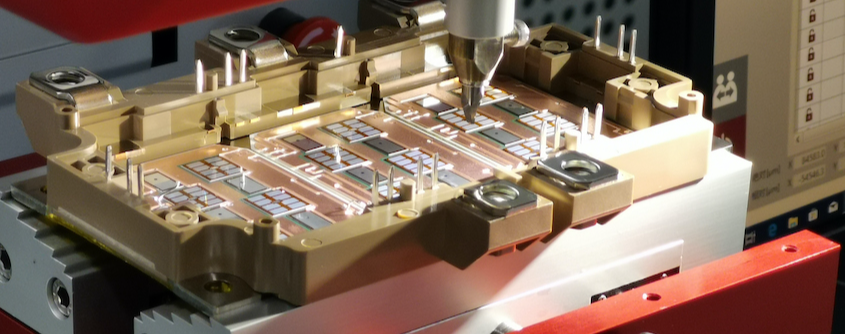

9.车规级IGBT芯片封装洗濯:


尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
