半导体封装工艺的四个品级

电子封装手艺与器件的硬件结构有关。这些硬件结构包括有源元件【1】（如半导体）和无源元件【2】（如电阻器和电容器【3】）。因此，电子封装手艺涵盖的规模较广，可分为0级封装到3级封装等四个差别品级。图1展示了半导体封装工艺的整个流程。首先是0级封装，认真将晶圆切割出来；其次是1级封装，实质上是芯片级封装；接着是2级封装，认真将芯片装置到？榛虻缏房ㄉ；最后是3级封装，将附带芯片和？榈牡缏房ㄗ爸玫较低嘲迳。从广义上讲，整个工艺通常被称为“封装”或“装配”。然而，在半导体行业，半导体封装一样平常仅涉及晶圆切割和芯片级封装工艺。

【1】有源元件：一种需要外部电源才华实现其特定功效的器件，就像半导体存储器或逻辑半导体。

【2】无源元件：一种不具备放大或转换电能等自动功效的器件。

【3】电容器（Capacitor）：一种贮存电荷并提供电容量的元件。

▲图1：半导体的封装品级

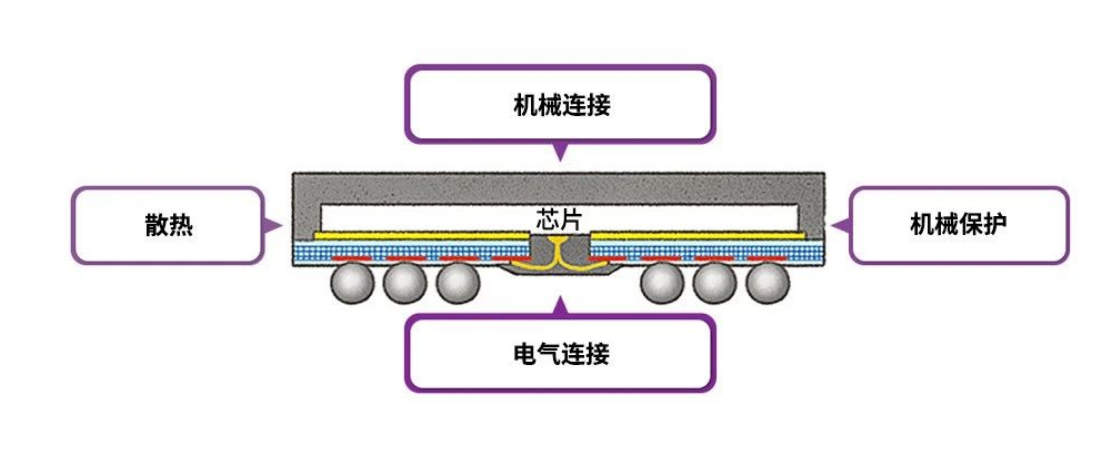

【4】锡（Solder）：一种低熔点金属，支持电气和机械键合。

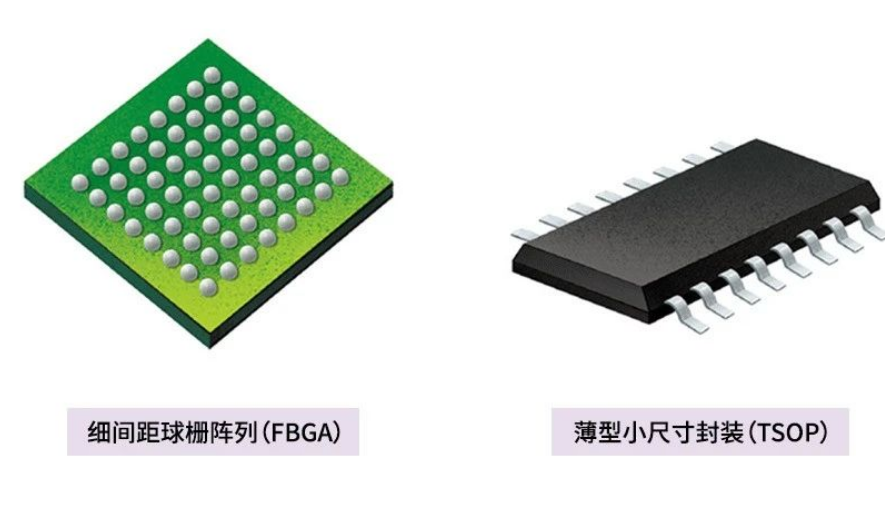

【5】引线（Lead）：从电路或元件终端向外引出的导线，用于毗连至电路板。

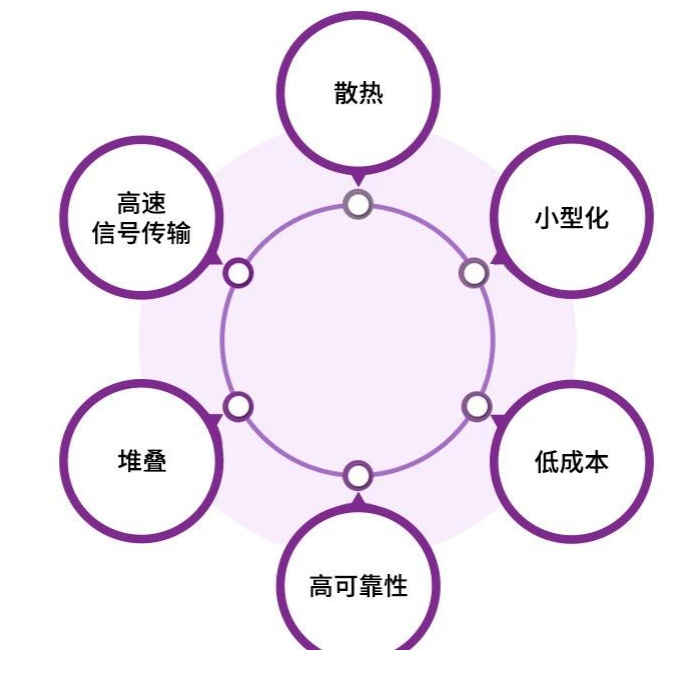

▲图4：半导体封装手艺的生长趋势

【9】系统级封装（SiP）：一种将多个器件整合在单个封装体内组成一个系统的封装手艺。

【10】印刷电路板（PCB）：由电路组成的半导体板，且元件焊接在电路板外貌。这些电路板通常用于电子装备中。

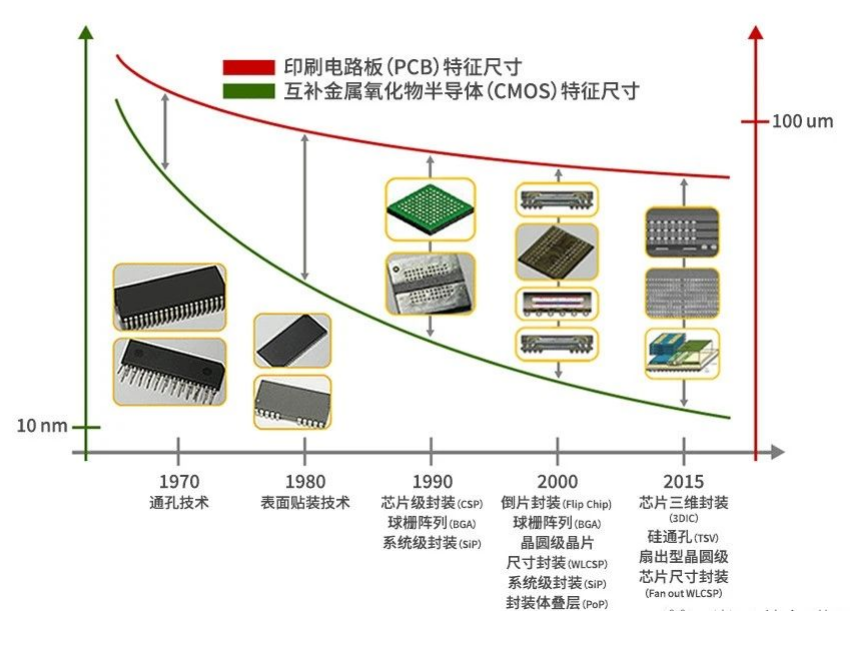

▲图5：随着时间的推移，晶圆和 印刷电路板特征尺寸的转变情形（泉源：? HANOL出书社）

半导体芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
