在半导体芯片制造历程中，需要接纳切割工艺对晶圆举行划片，然而古板的金刚石切割、砂轮切割会对半导体质料造成较为严重的损伤，导致半导体晶圆碎裂、芯片性能下降等问题，因此开发出先进的切割手艺将对集成电路半导体领域的降本增效具有极其主要的意义。随着激光手艺的前进，接纳高功率激光实现的激光烧蚀切割（即激光划片）和使用小功率激光聚焦实现的激光隐形切割（即激光隐切）手艺逐渐成为了主流的芯片切割手艺。激光切割手艺属于非接触式加工要领，相对古板金刚石切割和砂轮切割，不会爆发崩刃、刀具磨损和水污染，热影响和夹渣等不可忽视的问题。然而，激光烧蚀切割所接纳的大功率激光在事情历程中会爆发较高的热效应，因此在切割晶圆时容易同时破损底部的蓝膜，进而对芯片加工工艺爆发影响，因此激光隐切手艺逐渐成为了半导体制造工业的关注焦点。

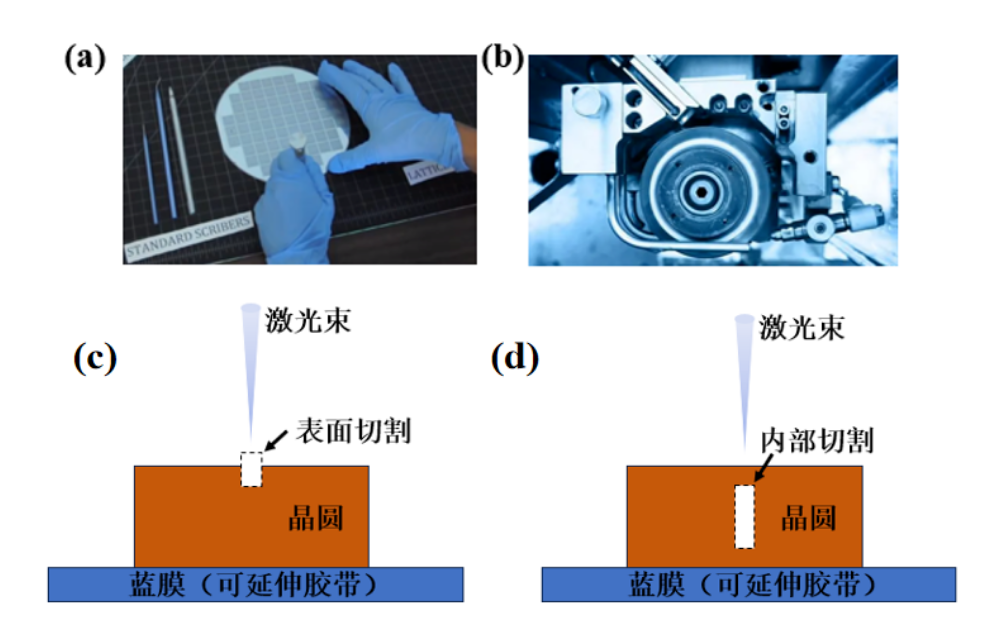

图1 晶圆切割手艺：（a）金刚石刀片切割，（b）砂轮切割和（c）激光隐切手艺

先进切割：激光隐切工艺详解及其应用举例

激光隐切手艺通过将激光聚焦形成小面积的光斑，可爆发重大的能量密度，进而实现晶圆切割。作为一种干式工艺，激光隐切具有高速、高质量（无碎屑或少少碎屑）和低切口损失等优势。激光隐切的详细工艺历程可分为两个办法：（1）激光诱导穿孔：如图2所示，接纳光学系统将可透过晶圆的脉冲激光束聚焦到晶圆外貌下方的焦点，当该焦点处激光功率密度抵达峰值时，将会形成穿孔，此时晶圆上的芯片还未爆发疏散；（2）芯片疏散：将安排在晶圆的蓝膜睁开后，由于激光穿孔周围保存较大的张应力和压应力，因此可沿着激光路径在晶圆内部诱导爆发裂痕，实现芯片疏散。

图2 激光聚焦后在隐切层中形成穿孔

激光隐切手艺现在已在多种晶圆切割上实现应用，例如：

（1）硅片切割：接纳古板的金刚石刀片切割硅片时，刀片的厚度、粒度、旋转及切割速率会严重影响硅片切割的质量，只管多年来人们一直在刷新相关的手艺计划，但刀片造成的大切割宽度（切口）仍然会导致质料的铺张，并且碎屑的爆发及刀片磨损也增添了切割本钱，而接纳具有超窄切割路径的激光隐切手艺，就可以阻止特另外碎屑整理和质料铺张带来的本钱问题，进而提高芯片的生产率，别的由于阻止了热损伤问题，激光隐切手艺还能够进一步提高芯片制造的良率；

（2）碳化硅切割：碳化硅是一种硬度仅次于金刚石的超硬质料，机械加工难度很是高，在大尺寸（6英寸及以上）碳化硅晶体衬底质料的制备环节，激光隐切手艺相较于牢靠磨料（钻石电镀于钢线上）的线切割手艺，其切割效率可提升3～5倍，并且由于保存质料消耗的显著问题，激光隐切手艺还可实现将碳化硅晶圆的产出率提高30%以上；

（3）特种晶圆切割：接纳激光隐切手艺对特种晶圆（例如带有芯片贴装薄膜或由低k 质料制成的晶圆）举行切割时，可阻止碎裂和裂纹的爆发，并实现高效率、高精度的晶圆切割。

图片泉源：航天三江激光工业手艺研究院

一直进阶的激光隐切手艺

只管激光隐切手艺具有诸多优势，但在切割历程中仍会受到一系列问题的滋扰。如图4所示，晶圆外貌翘曲、激光能量密度调控问题将导致激光焦点无法准确落在晶圆中的详细薄层，阻碍了切割精度、芯片良率的进一步提升；由于激光束在加速、减速和转角段难以匀称作用于晶圆，容易泛起太过加工等问题；别的模拟量滋扰、模拟量非线性、模拟量零漂，或驱动器电流环延迟等问题，将影响激光切割平台的控制精度和响应度。

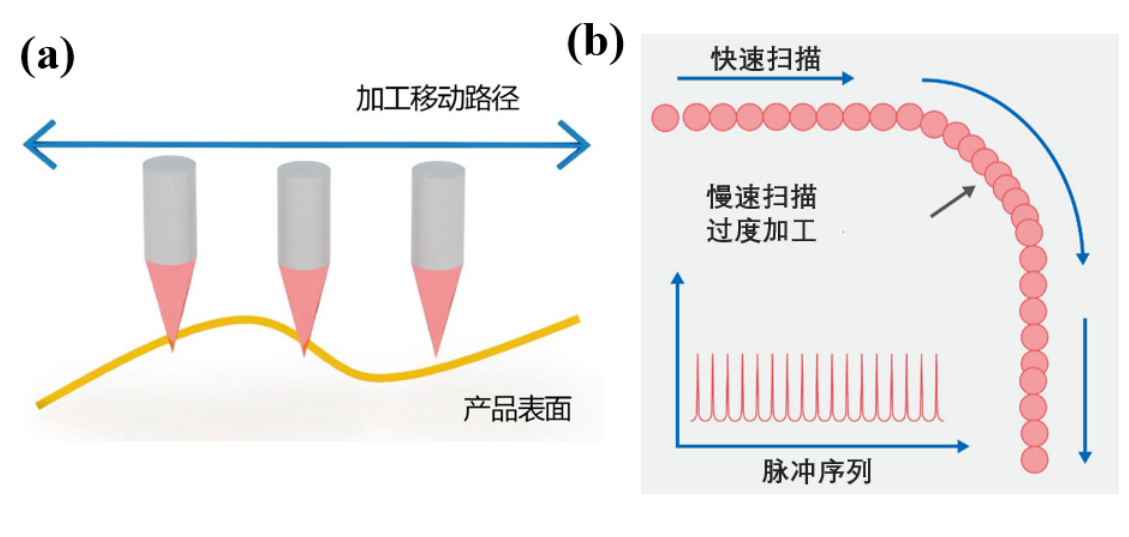

图4 （a）晶圆外貌翘曲影响切割精度，（b）激光作用不匀称导致太过加工

针对以上问题，现在学术界和工业界提出了一系列的解决计划，如图5所示，详细包括：

（1）实时高度追随控制：在切割晶圆时，通过位移传感器实时丈量产品外貌细小的高度波动，并实时赔偿到激光器所在的z轴，确保激光焦点准确落在晶圆中的详细薄层；

（2）高速位置较量输出控制：开发高度追随算法，有用阻止了激光在加速、减速和转角段的太过加工问题，使激光匀称地作用在被加工物体上；

（3）PWM（脉冲宽度调制）控制手艺：通过控制器直接产出开关量信号，经功率放大？楹笾苯涌刂频缁缌骰，实现更快、更直接地提升激光切割平台的控制精度和响应度。

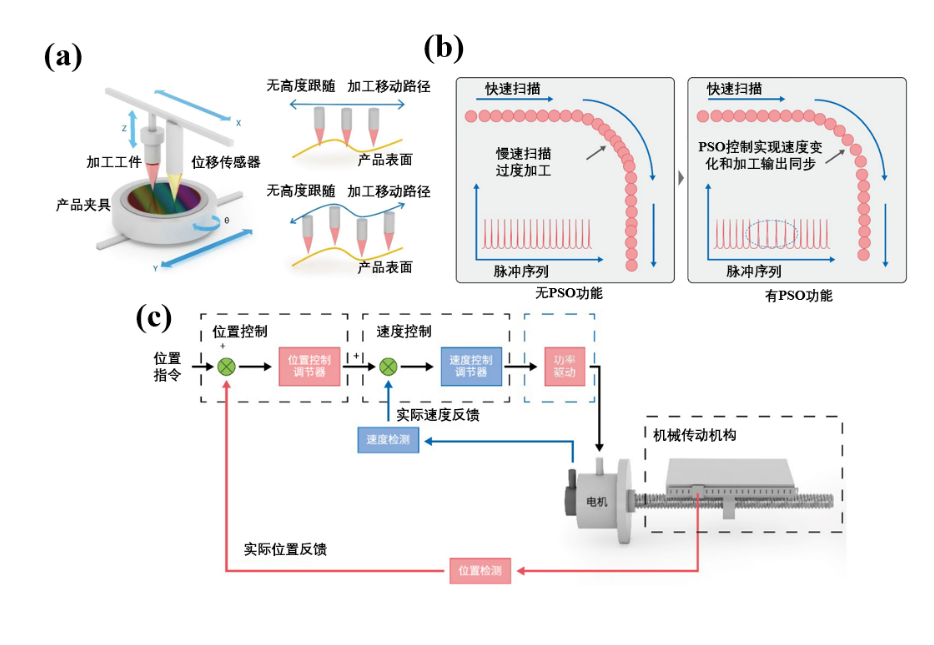

图5 （a）晶圆激光隐切时接纳的高度追随计划，（b）在运动轨迹的所有阶段以恒定的空间距离收罗高度数据，（c）用开关量信号控制电机电流环

针对单焦点激光隐切的作用面积小、激光作用功率调谐问题，人们还针对性地开发了多焦点激光隐切手艺，该手艺能够在晶圆内部同时聚焦天生多个焦点举行切割，实现切割效率成倍地提高，如图6所示。

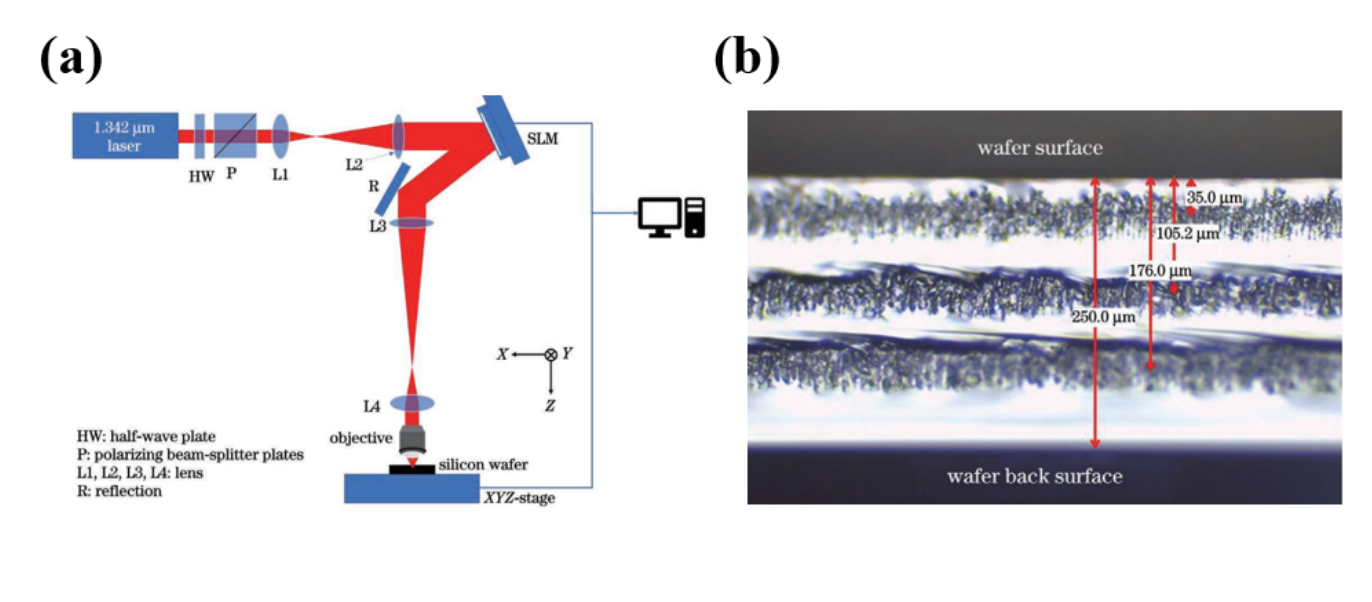

图6 （a）多焦点隐切实验装置原理图，（b）多焦点激光隐切后的晶圆横截面

在多焦点激光隐切历程中，激光束的位置和强度对切割质量都具有较大影响，并且由于空气和半导体质料的折射率差别过大，作用在晶圆内部的激光束会爆发焦斑弥散征象，以是需要像差矫正。为了知足差别应用场合下的晶圆切割需求，人们还针对以上问题开展手艺攻关，包括调控多焦点的位置和强度，开发像差矫正手艺以战胜焦斑弥散征象等。

激光隐切手艺将有更辽阔的天地

激光隐切相对古板的切割手艺而言，在现实应用中具有显著的高效率、高质量和低损失等优越性，通过对激光隐切手艺举行进一步的优化和探索，例如：通过调理激光隐切历程中的光束能量实现光芯片的外貌粗化；进一步提高激光隐切的效率等，我们相信这项手艺在集成电路半导体制造以及其他新兴领域中，都将大放异彩。
