近几年来，公共对光刻手艺已经有所相识
。光刻手艺是半导体制造中不可或缺的一部分，光刻是将光学图形转移到硅晶圆外貌上的历程
。并且随着芯片制程来到7nm以下，还需要极紫外（EUV）光刻手艺
。

EUV光刻机的供应商荷兰的ASML，正在一直刷新EUV光刻机的性能，包括提高光源功率、提升图案笼罩率和镌汰机械；奔
。一台EUV光刻机的价钱约莫靠近1.7亿美元，未来每个High-NA EUV光刻机的本钱将凌驾3.5亿美元
。

随着芯片晶体管线宽已趋近物理极限，并且EUV光刻机产能有限、本钱高等生长难题之下，纳米压印手艺（NIL）走到了台前
。纳米压印是一种立异的纳米制造手艺，它通过物理压印要领来建设纳米级别的图案
。相比古板的光刻手艺，NIL提供了更高的区分率、更低的本钱和更快的生产速率
。在半导体制造、纳米器件生产和种种纳米级应用中受到了普遍关注
。

08宽禁带半导体

宽禁带半导体是指禁带宽度大于2.4 eV的半导体质料
？斫氲继迦缣蓟瑁⊿iC）和氮化镓（GaN）在2023年获得了更普遍的应用
。它们因其在高温、高电压和高频率下的优异性能而受到青睐，尤其是在电力电子和电动汽车领域
。

SiC的热度
。Yole的数据，到2027年，SiC器件市场预计将从2021年的10亿美元增添到60 亿美元以上
。因此，众多的功率半导体厂商如英飞凌、ST、安森美、罗姆等都重磅押注SiC
。下游的汽车厂商争着抱这些SiC巨头的“大腿”，与这些厂商签署长约
。瑞萨也不甘于人后，豪掷20亿美元与WolfSpeed签署 10 年碳化硅晶圆供应协议宣布入局SiC
。

在SiC MOSFET的手艺生长蹊径上，泛起出“平面栅”和“沟槽删”花开两朵的时势
。国际的SiC巨头如罗姆、英飞凌、日本电装、住友电工、三菱电机、ST、安森美、Qorvo等基本上都在结构沟槽式
。海内方面现在大多以平面栅为主
。

氮化镓也具有奇异的优势，随着东芝、罗姆等大厂的相继入场，让GaN成为了功率半导体新的增添点
。从手艺生长来看，GaN器件也有两种手艺蹊径，划分是：平面型和笔直型，平面型GaN器件通；诜潜菊鞒牡，如Si、SiC、蓝宝石（Sapphire）等，可是平面型的差别衬底各自有难以改变的弱点，难以知足各人的需求；因此，笔直型的GaN-on-GaN带来了新的希望
。不少专家展望，氮化镓的远景之辽阔，比SiC有过之无缺乏
。

而金刚石（也称钻石）则被称为是半导体的最终质料
。它具有最高的热导率，这意味着它能够很是有用地散发热量，在高功率电子器件中，热治理是一个主要问题，金刚石半导体在这方面具有显着优势
。别的它还具有极高的绝缘性，一组数据可以有着直观的感受：硅质料的击穿电场强度为0.3 MV/cm左右，SiC为3 MV/cm，GaN为5 MV/cm，而钻石则为10 MV/cm
。

更主要的是，已经有公司研究证实，金刚石可与集成电路晶圆直接粘合
。金刚石半导体在提高能源效率、减小体积以及提高性能方面显示出重大的潜力
。金刚石半导体也有望应用于射频通讯、高频率电子器件、粒子探测器，甚至在未来的量子盘算领域
。

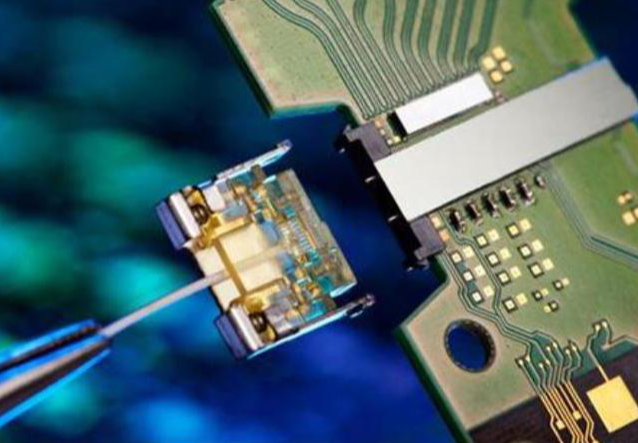

硅光子手艺（Silicon Photonics）被业界视为突破现有手艺瓶颈、开启摩尔定律新篇章的要害
。台积电声称硅光子代表了半导体的新时代
。

硅光子手艺由英特尔于2010年推出，硅光子手艺的焦点在于集成「光」路，即在硅基平台上将电信号转换为光信号，实现电与光的高效传导
。光与电子的连系不但解决了古板铜导线在信号传输历程中的能量消耗问题，更为芯片间的高速通讯提供了亘古未有的可能性
。由于其成内情对较高，现在仅限于数据中心和效劳器市场
。

现在在全球市场中，我们正在见证一场亘古未有的范式转变
。在 OpenAI的ChatGPT引起消耗者和投资者的关注后，各行业的企业都在竞相整合人工智能功效
。美股市值超1万亿的巨头中，苹果以3.08兆美元的市值位列榜首，紧随厥后的是微软（2.51兆美元）、Google母公司Alphabet（1.67兆美元）、亚马逊（1.35兆美元）和英伟达（1.15兆美元），除苹果依赖iPhone等消耗类装备，其他四家科技巨擘都在全力推动与AI领域的融合
。

AI这场春风，也使得芯片供应链中的企业获益匪浅，首先是，英伟达凭GPU独揽整个天生式AI芯片市场，SK海力士和三星等因HBM而沾恩，认真封装和代工的台积电也是求过于供，产能直线紧迫，日月光/SPIL等封测厂得以从台积电手中分得封装外包订单
Ｉ杏兄诙郃I芯片玩家在虎视眈眈，就连IBM也在推其潜心研究了5年的AIU芯片
。天生式人工智能的“淘金热”，正在率先让一部分“卖铲人”富起来
。

放眼全球芯片市场，x86与ARM指令集架构各立山头
。前者在通用处置惩罚器市场称霸多年，在PC及效劳器市场一家独大；后者随着移动互联网大潮崛起，成为当下移动端最主流的处置惩罚器架构，而依附开源、精简、？榛挠攀，RISC-V最先备受企业追捧，正在成为搭建盘算生态的一种新选择
。

2015年，RISC-V国际基金会的建设，将RISC-V从高校推向工业界，其生态建设才最先加速
。与此同时，RISC-V的生长与同时期兴起的物联网热潮不约而同
。物联网市场的爆发改变了x86和ARM两强称霸的时势，RISC-V架构开放、无邪、精简的奇异优势完善解决了物联网领域对碎片化和差别化的市场需求
。

据统计，2022年全球接纳RISC-V架构的处置惩罚器出货量凌驾100亿颗，仅用十二年就走完了古板架构30年的生长历程
。据Counterpoint Research展望，2025年RISC-V架构芯片预计将突破800亿颗，年复合增添率高达114.9%
。RISC-V的商业化价值将越发凸显
。

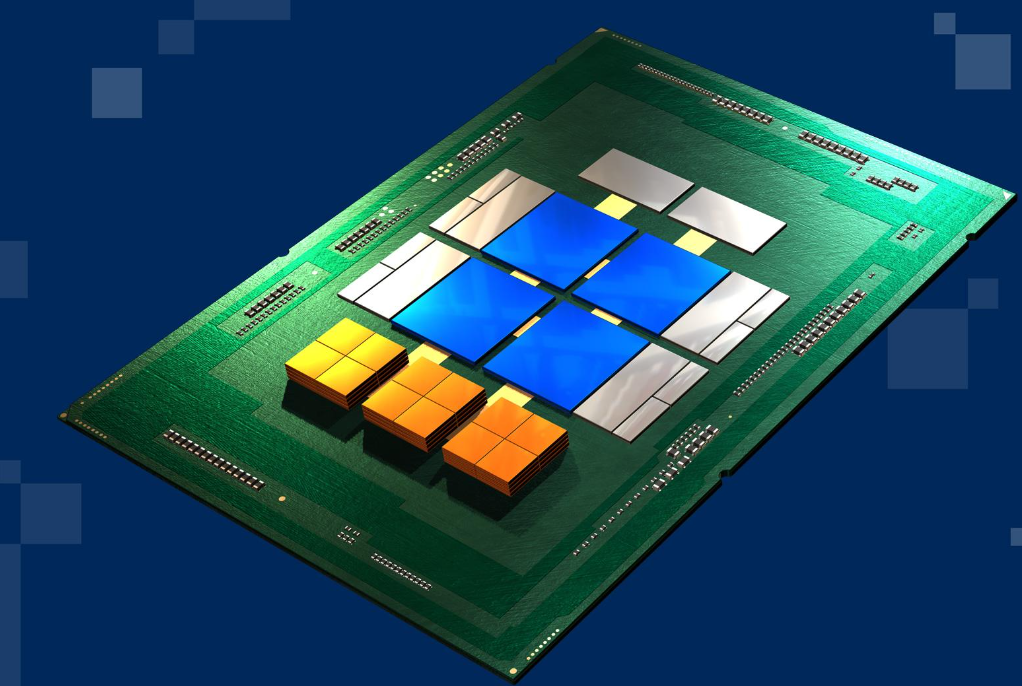

据Yole所说，每个新芯片设计都需要设计和工程资源，并且由于新节点的重大性一直增添，每个新工艺节点的新设计的典范本钱也随之增添
。这进一步激励人们建设可重复使用的设计
。小芯片设计理念使这成为可能，由于只需改变小芯片的数目和组合即可实现新的产品设置，而不是启动新的单片设计
。例如，通过将单个小芯片集成到 1、2、3 和 4 芯片设置中，可以从单个流片建设 4 种差别的处置惩罚器品种
。若是完全通过整体要领完成，则需要 4 次单独的流片
。

正由于云云，异构小芯片集成市场正在快速增添
。据预计，小芯片的市场价值预计到 2025 年将抵达 57 亿美元，到 2031 年将抵达 472 亿美元
。电子设计中对高性能盘算、数据剖析、？榛投ㄖ频男枨笠恢痹鎏碚谕贫庖辉鎏
。
