IC封装中常见的术语

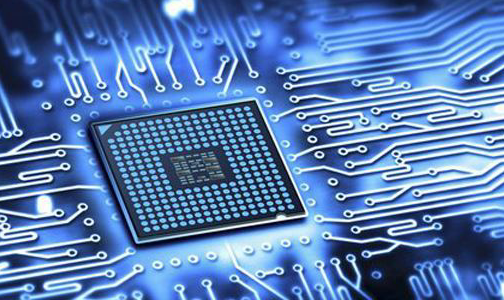

IC封装，就是指把硅片上的电路管脚，用导线接引到外部讨论处，以便与其它器件毗连。封装形式是指装置半导体集成电路芯片用的外壳。它不但起着装置、牢靠、密封、；ば酒霸銮康缛刃阅艿确矫娴淖饔，并且还通过芯片上的接点用导线毗连到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相毗连，从而实现内部芯片与外部电路的毗连。由于芯片必需与外界隔离，以避免空气中的杂质对芯片电路的侵蚀而造成电气性能下降。

今天尊龙凯时科技小编给各人分享一篇关于IC封装中常见的术语，希望能对您有所资助！

1、Die晶粒：晶圆制造完成后，通过切割获得的一个个自力的集成电路，通常呈矩形或正方形。

2、Die-attach芯片粘接：将Die晶粒粘接到Leadframe（引线框架）上的历程。

3、Leadframe：引线框架是集成电路封装中的一种载体，用于毗连集成电路内部的电路与外部电路。它由一组金属引线组成，这些引线用来传输电信号和电源。

4、Encapsulant：封装历程中用于；ぜ傻缏返乃芰匣蚴髦柿。它将集成电路与外界情形隔离，避免湿气、污染和其他有害物质的侵入。

5、背面研磨(Back Grinding)：将集成电路背面的多余硅质料去除，以减小封装厚度和改善散热性能。

6、划片(Dicing)：将单个集成电路从晶圆上疏散出来，形成自力的Die晶粒。

7、芯片键合(Die Bonding)：将Die晶粒粘接到引线框架上，为后续的引线键合做准备。

8、引线键合(Wire Bonding)：将引线框架上的金属引线与集成电路内部的焊盘毗连起来，实现电路的电毗连。

9、成型(Molding)：将封装质料加热并注入模具，使其包裹住集成电路和引线框架，然后冷却成型。

10、倒片封装(Flip Chip)：一种将集成电路倒扣在基板上的封装方法，通过将集成电路的焊盘与基板上的焊盘直接毗连，实现高速、高密度的信号传输。

11、CSP：芯片级封装，一种尺寸较小的集成电路封装，通常用于移动装备和高密度电子产品。

12、fanout：扇出封装，一种将集成电路的输入/输出（I/O）引脚引出到外围的封装形式，以增添电路板上的结构空间。

13、SIP：系统级封装，将多个集成电路和微机电系统（MEMS）封装在一起的大尺寸封装，用于高性能、高集成度的应用。

14、fanin：扇入封装，一种将多个集成电路的输入/输出（I/O）引脚集中在一起，镌汰外围结构空间的封装形式。

15、Solder焊接：使用焊料将电路板上的焊盘与集成电路的焊盘毗连起来，实现电气毗连和机械牢靠的历程。

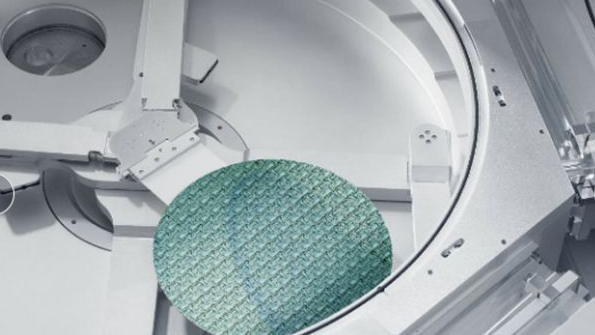

16、晶圆洗濯(Wash)：在集成电路封装前，使用水基洗濯剂去除晶圆外貌的污染物，以坚持晶圆的清洁度和完整性。

半导体芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

以上是关于IC封装中常见的术语的相关内容先容了，希望能对您有所资助！
