PCBA电路板上的残留物剖析要领

为了PCBA的可靠性和质量，必需严酷控制残留物的保存，须要时必需彻底洗濯清洁这些残留物。尊龙凯时科技小编首先给各人先容一下PCBA电路板上残留物的泉源、剖析要领，希望能对您有所资助！

一、PCBA电路板残留物的类型及泉源

PCBA上残留物主要泉源于组装工艺历程，特殊是焊接工艺历程。包括使用的助焊剂残留物、焊剂与焊料的反应副产品、胶粘剂、润滑油等残留物。其他一些泉源的潜在危害性相对较小，好比元器件及PCB自己生产运输等带来的污染物、汗渍等。这些残留物一样平常可以分为三大类。一类是非极性残留物，主要包括松香，树脂，胶，润滑油等。这些残留物只能用洗濯剂举行洗濯方可较好地除去。第二类是极性残留物，也叫离子性残留物，主要包括焊剂中地活性物质，如卤素离子，种种反应爆发的盐类，这些残留物都需要使用洗濯剂举行去除Ｉ杏幸焕嗖辛粑镂跫缘夭辛粑，主要包括来自焊剂中的有机酸碱，这些物质都需要使用洗濯剂去除掉。下面详细地先容残留物基本种别。

1、松香焊剂的残留物

含有松香或改性树脂的焊剂，主要是由非极性的松香树脂及少量的卤化物与有机酸，有机溶剂载体组成，有机溶剂在工艺历程中会因高温而挥发除去。卤化物有机酸（如己二酸）等活性物质主要是去除被焊外貌的氧化层，刷新焊接效果，可是在焊接中，重大的化学反应历程改变了残留物的结构。产品可以是未反应的松香、聚合松香、剖析的活性剂以及卤化物 等活性剂，同锡铅的反应爆发的金属盐，未爆发转变的松香及活性剂较量易于除去，但具有 潜在危害的反应物扫除较量难题。

2、有机酸焊剂残留物

有机酸焊剂（OR）一样平常是指焊剂中的固体部分是以有机酸为主的焊剂，这类焊剂的残留物，主要是未反应的有机酸，如乙二酸、丁二酸等以及其金属盐类。现在市面上绝大大都所谓无色免洗濯助焊剂就是这一类，它主要由多元有机酸组成，也包括常温下无卤素离子， 而焊接高温时可以爆发卤离子的化合物，有时也包括少少量的极性树脂，这类残留物中，最难除去的就是有机酸与焊料形成的盐类，它们的有较强的吸附性能，而消融性极差。当PCBA的组装工艺使用水溶性焊剂时，更大宗这类残留物及卤化物盐类会爆发，可以使用水性洗濯剂实时的洗濯，这类残留物可以获得很洪流平的降低。

3、白色残留物

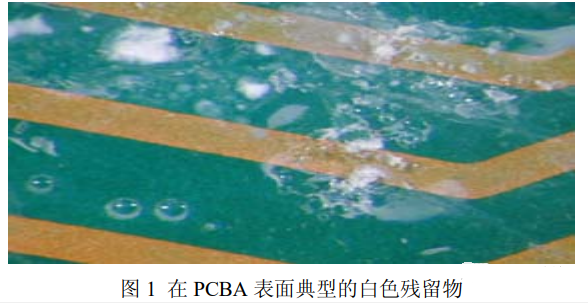

白色残留物在PCBA上是常见的污染物，一样平常是PCBA洗濯后或组装一段时间后才华发明。在PCBA的制装历程的许多方面均可以引起白色残留物（见下图）

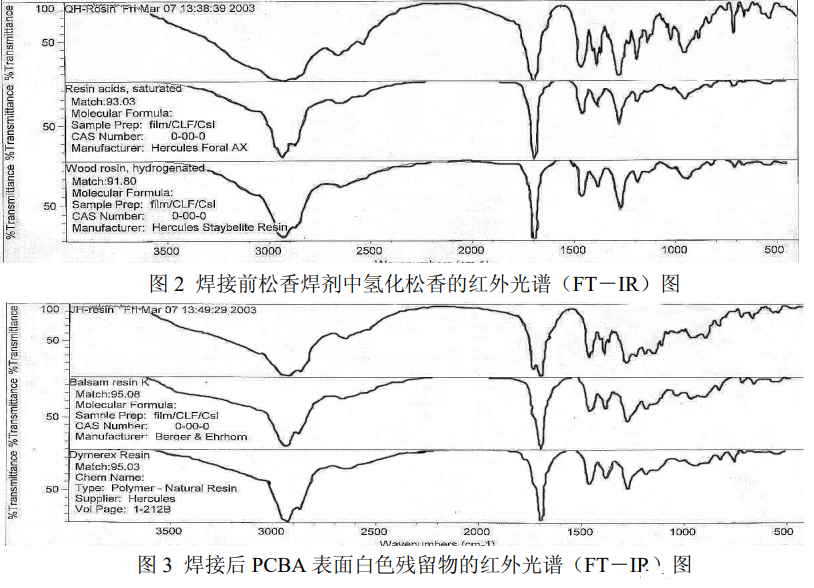

而PCBA的白色污染物，一样平常多为焊剂的副产品，但PCB的质量不良，如阻焊漆的吸附性太强，会增添白色残留物爆发的时机。常见的白色残留物是聚合松香，未反应的活化剂 以及焊剂与焊料的反应天生物氯化铅或溴化物等，这些物质在吸潮后，体积膨胀，部分物质还与水爆发水合反应，白色残留日趋显着。这些残留物吸附在PCB上除去异常难题。自然松香在焊接工艺中易爆发大宗的聚合反应。若过热或高温时间长，出问题更严重，从焊接工艺前后的PCB外貌的松香及残留物的红外光谱剖析效果证实这一历程（见下图）

4、 胶粘剂及油污染

PCBA的组装工艺中，；崾褂玫揭恍┗平，以及红胶，这些胶用于牢靠元器件。但由于工艺检测的缘故原由，经常粘污了电毗连部位，别的焊盘；そ捍笏豪氲牟辛粑锘嵫现赜跋斓缃有阅。另外部分元件，如小型电位器常涂有过多的润滑油，也会污染PCBA板面， 这类污染的残留，经常是绝缘的，主要影响电毗连性能，一样平常不会造成侵蚀，泄电等失效问 题。

二、PCBA电路板残留物的剖析要领：

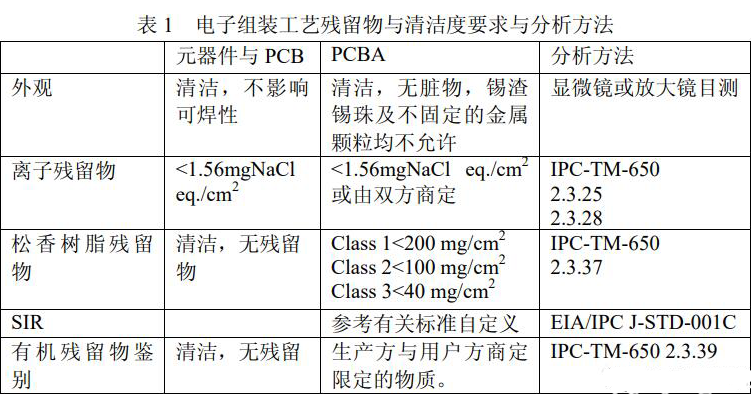

按最近的 EIA/IPCJ－STD－001C（电子电气焊接手艺要求，2000年2版）的标准，对PCBA组装前各配件外貌的残留量以及焊后的PCBA的残留量的要求，则首先必需包管各配件的可焊性的要求，PCB裸板必需外观清洁，且等价离子残留量小于 1.56mgNaCl/cm2 （溶剂萃取法）。而对PCBA除了离子残留量不大于1.56mgNaCl/cm2以外，还划定了松香树脂焊剂残留量的要求，以及外观的要求，详细情形见下图。

PCBA 上残留物或清洁度的剖析检测要领主要包括外观状态检查，离子性残留物，松香或树 脂性残留物，以及其他有机污染物的判别等。其主要的检测标准见上图，下面逐个简要先容。

1、 外观检查

一样平常可通过目测方法检查，须要时使用放大镜或显微镜，主要视察固体残留物，通常要求PCBA外貌必需尽可能清洁，无显着的残留物，但这是一个定性的指标，通常以用户的 要求为目的，自己制订磨练判断标准，以及检查时使用放大镜的倍数。

2、离子性残留物剖析要领

离子性残留物通常泉源于焊剂的活性物质，如卤素离子，酸根离子，以及侵蚀爆发的金 属离子，效果以单位面积上的氯化钠（NaCl）当量数来体现。即这些离子性残留物（只包 括那些可以溶入在溶剂）的总量，相当于几多的 NaCl 的量，并非在PCBA的外貌一定保存 或仅保存NaCl。测试一样平常都是接纳IPC要领（IPC-TM-610.2.3.25），其中包括手工萃取法， 动态（仪器）萃取法以及静态（仪器）萃取法。冲洗（或萃。┤芗粒ㄒ谎匠Ｊ 75±2％V/V异丙醇与DI 水，或者50±2％V/V 异丙醇与DI水，后者少用）冲洗PCBA 外貌，将离子残 留物消融于溶剂中，小心网络溶剂，后丈量其电导率（电阻率），若是使用仪器则自动举行。使用离子浓度的崎岖与电阻率转变的关系求得离子总量，然后除以PCBA的外貌积，由此获得单位面积PCBA上的离子污染值。（mgNaCl/cm2 ）这种测试一样平常事先用基准的 NaCl 配成溶液，举行校准获得标准曲线。

使用的混淆剂电阻率必需大于6MΩ.cm.。冲洗萃取PCBA的残留物时，使用的混淆剂的量一样平常为1.5ml/cm2 ,最多不凌驾10ml/cm2 ，在操作时，网络的溶剂的体积是不严酷的，但总的用于洗濯的体积必需严酷纪录，同时由于温度对洗濯效果及电阻率的丈量影响极大，需说明丈量时的温度条件。别的对PCBA及PCBA面积的丈量及盘算统一为：未插装元器件的裸板PCB：长×宽×2，而PCBA由于元件的缘故，外貌积的另外最大增添到50％，但一样平常情形增添的量为原外貌的10％。

因此PCBA的效果中体现时同时应注明 a.溶剂组成 b.静态溶剂所用的溶剂体积或动态溶 剂所用的流速，C.测试温度。D.校准情形，E.面积（盘算要领）F.测试时间，G 所用仪器。另外静态法与动态法使用的仪器，主要仪器有Ion Chaser,Ionognagh 以及Omega Meter 等。它们与用手工萃取法获得的效果的数划分为3.2/2.0/1.4,因此丈量效果必需指明到仪器装备,别的动态法是可以计录仪器仪器萃取残留物历程电阻率的转变情形，对相识残留物的消融历程有清晰的相识,并对选择洗濯工艺有资助.

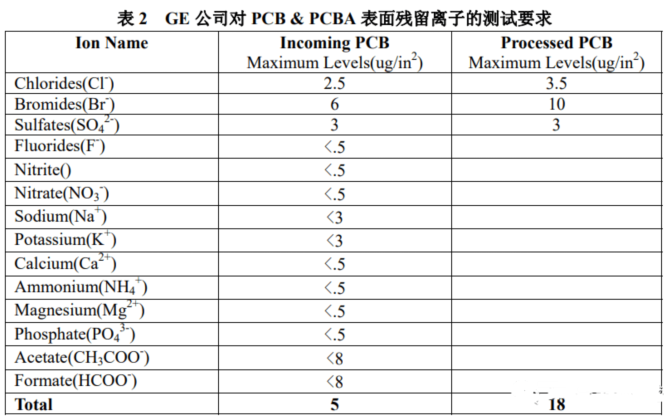

许多情形下,由于种种离子的残留,对PCBA的可靠性影响是纷歧样的.不但需要知道残留物离子的总量或当量是不敷的。我们还需要知道影响较大的卤素离子或其他离子时,就接纳另外一种要领来剖析,即按 IPC-TM-610.2.3.28 划定,使用离子色谱仪对混淆溶剂洗濯（80 ℃，1h）下来的离子,逐个举行丈量剖析.然后在换算成单位外貌的离子残留量,表2为美国某著名电器公司对空调主板外貌的离子清洁度的要求.

3、松香残留量的剖析

电子与电气生产线焊接工艺手艺要求中，特殊是SMT工艺对PCBA松香残留量有明确的要求，纯松香的残留对Class2 以下的产品一样平常不会带来显著的可靠性问题，由于他自己的电绝缘性较好，可是另一方面它可导致接触件的接触电阻增添，增添消耗甚至引起开路。况且它包裹的离子性物质在松香外貌老化后有溢出的可能性，因此从包管PCBA及至整机可靠性的角度，松香残留物越少越好。该项目的剖析接纳 IPC－TM－610。2.3.27 划定的标准要领。首先将使用的焊膏或松香 焊剂的松香提取出来。配制成差别浓度的溶液，用紫外分光光度计丈量吸光度，然后做成标准曲线。用同样的溶剂浸泡洗濯PCBA样品，然后用紫外分光光度计测其吸光度，查标准曲线获得残留松香的浓度，最后获得单位面积上的残留量。

4、其它有机物残留物的测试

PCBA上除松香外的其它有机物，通常为有机酸以及一些油脂类物质一样平常接纳IPC－TM －650 2.3.39 划定的标准要领，即用高纯乙腈将残留物转移到MIR测试盘的外貌，等乙腈挥发后，用FT－IR要领丈量，凭证红外光谱的特征吸收，判别各有机物的组成。

三、尊龙凯时科技PCBA电路板水基洗濯剂

尊龙凯时的PCBA电路板水基洗濯剂在关注洗濯力的同时兼顾质料兼容性。

下面为各人带来应用实例：

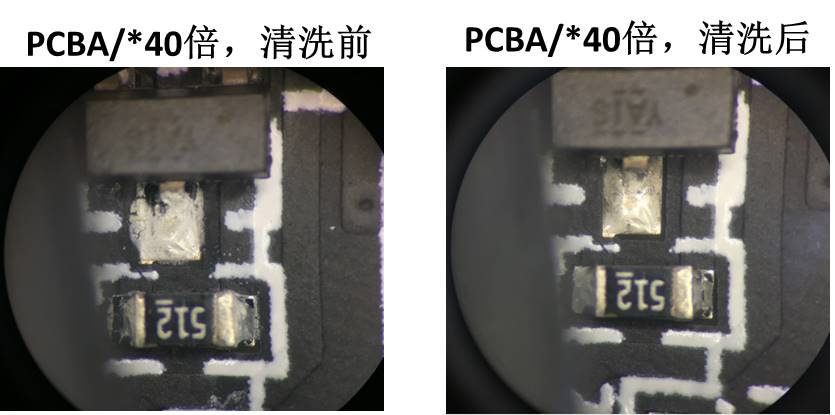

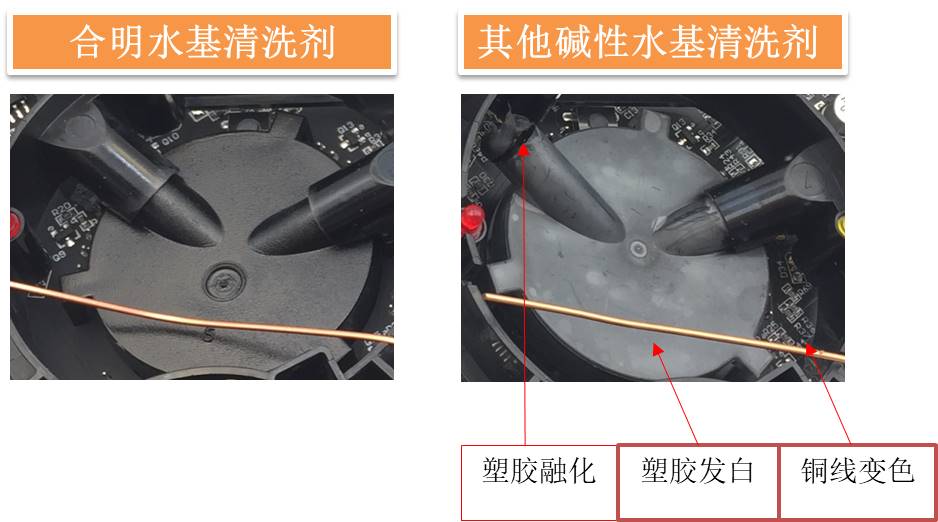

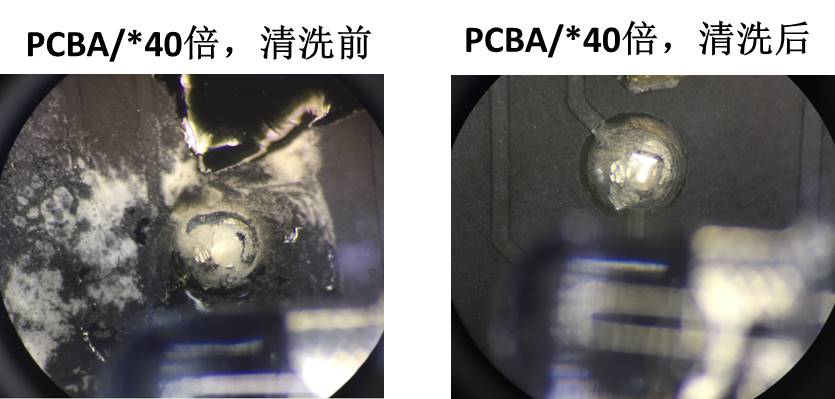

尊龙凯时洗濯剂与其他洗濯剂质料兼容性比照

（洗濯后兼容性比照）

以上洗濯案例，仅供参考！

接待来电咨询尊龙凯时科技PCBA线路板水基洗濯解决计划，及水基洗濯剂系列产品。
