芯片封装的手艺生长第一阶段、第二阶段简介

封装又区分为古板封装、晶圆级封装,其中古板封装包括引线框架(Leadframe)、基板封装(Substrate),晶圆级封装包括晶圆级芯片封装(WLCSP)、重布线(RDL)、倒片(Flip Chip)、硅通孔(TSV)。

阶段一:裸片贴装

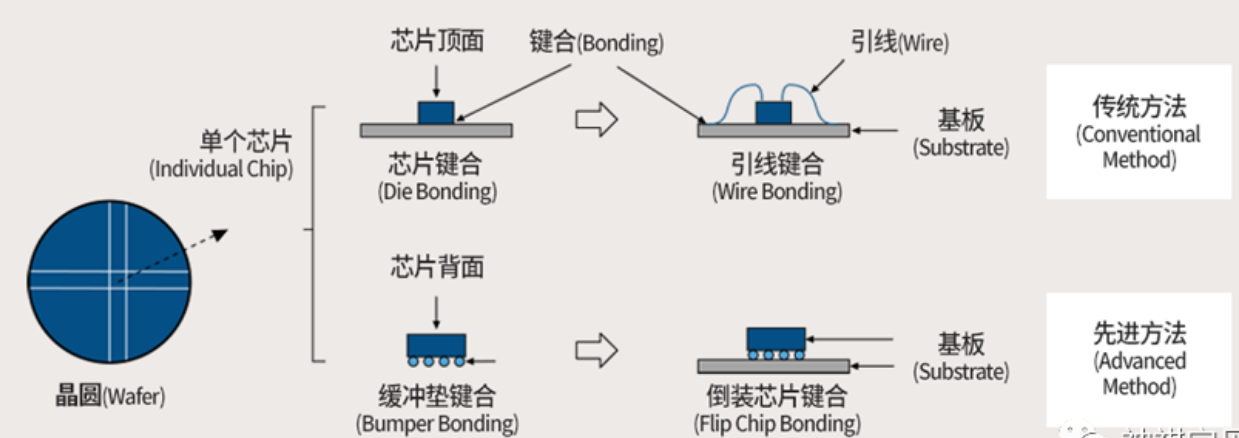

裸片贴装前,需要将前道工艺加工的晶圆切割成自力的Die,再与外部举行毗连、通电,因此,需要将金属引线和芯片焊盘毗连起来。其中,毗连电路的方法被称为Wire Bonding。从结构上看,需要将金属引线在芯片的焊盘上举行一次键合,同时在载体焊盘上举行二次键合,以实现从外部提供偏压和输入,建设电路毗连。早期,载体多为引线框架,现阶段多为PCB。


但引线键合保存如下弱点:
  1. 金属引线比凸点长,且线径小,因此传输电信号速率慢;
  2. 金属引线高阻抗,容易导致信号失真;
  3. 焊颈连系强度弱,关于;ば缘囊蟾。

阶段二:倒片封装
由于引线键合的缺陷,衍生出了FC,即直接将芯片正面扣在基板上,中心用小金属球毗连,从而缩短互联距离、提升毗连密度,实现更小的阻抗、更好的电性能、更佳的散热性、更紧凑的封装、更强的抗攻击性。
FC降低了封装难度、简化封装历程、缩小封装体积,给移动装备及工业应用领域带来了主要突破。FC也是现在最主流的先进封装工艺,约占先进封装市场的77%。

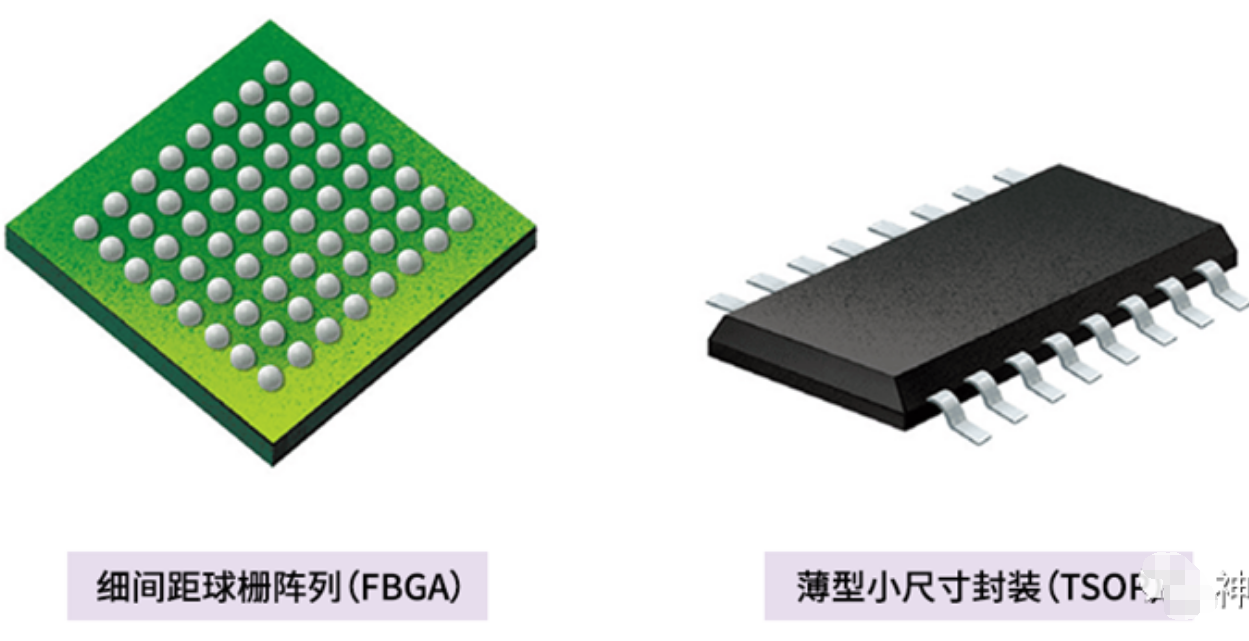

FC凭证键合方法的差别,还可区分为球限位阵列(Ball Grid Array)和探针封装(Cavity Down)。其中BGA在芯片的底部布有一定命目的焊球,以网格状或阵列状排在芯片底部,与基板上对应焊盘举行电毗连;CD在芯片的底部有柱状金属凸点(称为探针),这些探针通常以阵列状或线性排列在芯片的底部,与基板上响应的焊盘或插座接触,实现电毗连。由于BGA的引脚更短、数目更多、延迟更低、滋扰更小、速率更高,在DDR2之后基本以BGA为主流计划。



FC使用Bump取代引线,凭证Bump质料的差别,可区分为金凸块、铜柱凸块、铜镍金凸块、锡凸块,随着手艺迭代,Bump尺寸越来越小,生长出了不需要Bump的混淆键合(Hybrid Bonding),可提供相较于Bump多1000倍的I/O毗连,并实现信号延迟驱动至靠近零的水平,这意味着更高的内存密度、更高的传输速率。

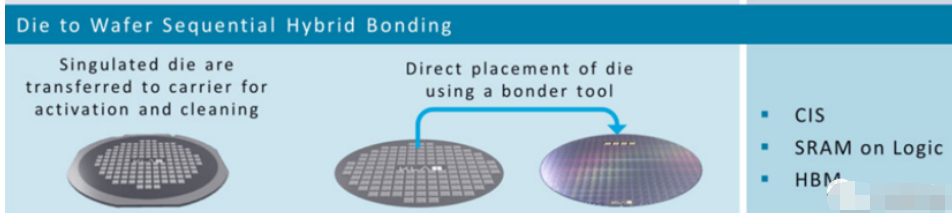

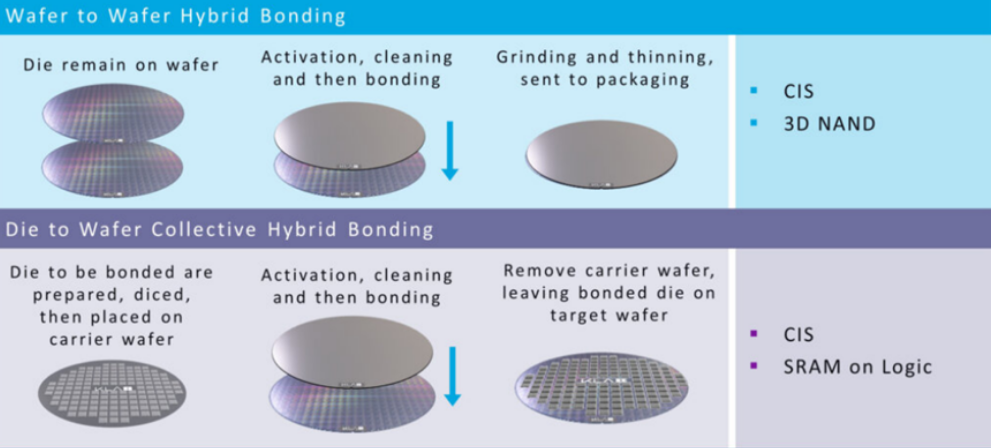

混淆键合是指在两个芯片外貌形成“电介质-电介质和金属-金属”的毗连,其要害工艺办法包括预键合层的准备和建设、键合工艺自己、键合退却火以及每个办法的相关检查和计量,以确保乐成键合。有两种要领可以实现混淆键合:晶圆到晶圆 (W2W) 和芯片到晶圆 (D2W) 。而D2W亦成为了异构集成的主要选择,由于其支持差别尺寸/类型的芯片举行堆叠。

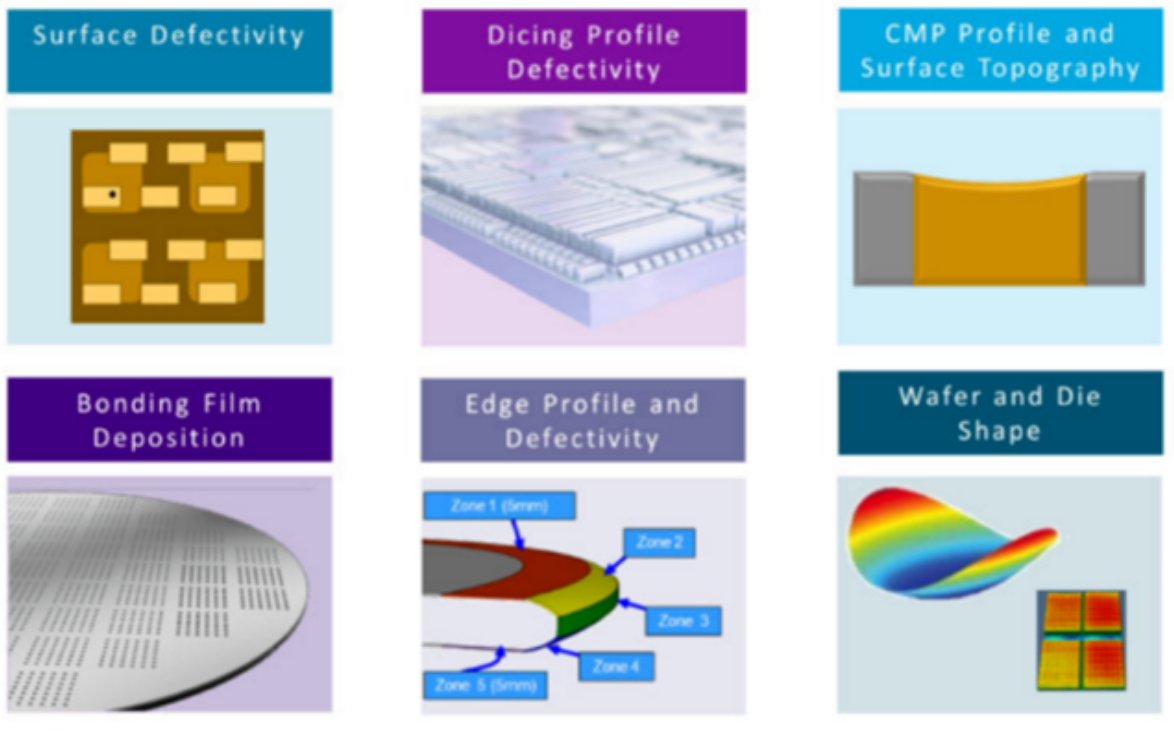

混淆键合在面临优异性能的同时亦需要面临极其严苛的条件。由于涉及先进的工艺要求及重大性,混淆键合涉及了大宗半导体前道工艺,包括使用电介质沉积、图案化、蚀刻、铜沉积和铜 CMP等,以在晶圆上建设最终层与芯片的毗连。并且需要战胜以下要求,才华实现量产:
  1.  薄膜厚度和匀称性:必需仔细控制芯片内、整个晶圆以及晶圆与晶圆之间形成最终预粘合层的电介质膜厚度;
  2. 笼罩瞄准:为了乐成地以很是小的间距(现在约为1-10μm)粘合外貌,需要严酷控制接合焊盘瞄准,以确保要接合的铜焊盘完善对齐,从而推动对笼罩计量精度的需求一直增添和芯片焊接控制。
  3. 缺陷率:混淆键合中的直接电介质对电介质键合和铜对铜键合需要更清洁的外貌,不含颗粒和残留物,以最大限度地镌汰界面处的朴陋。与古板的焊料Bump接口相比,这推动了等离子切割等优化工艺的接纳,以及显著更高的检测迅速度和严酷的缺陷镌汰事情。
  4. 轮廓和粗糙度:乐成的键合需要将外貌轮廓和粗糙度控制在纳米级,需要更准确的计量手艺来资助开发和控制 HVM 情形中预键合外貌的制备。在键合之前,铜焊盘必需具有特定的碟形轮廓。
  5. 形状和弓形:W2W 和 D2W 混淆键合对晶圆形状和弓形都很敏感,因此对晶圆级和芯片级形状计量的需求日益增添,以举行表征和控制。


芯片封装洗濯:

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物,究竟哪些才是最备受关注的呢 ?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
