BGA植球后洗濯与BGA植球工艺简介

BGA植球后洗濯可以有用提升绑线结协力，降低塑封分层危害。

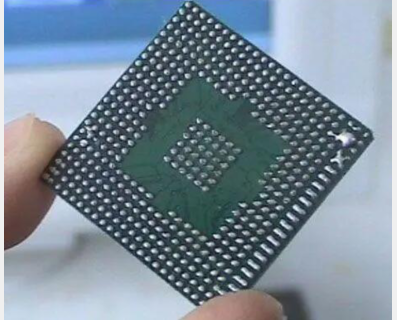

BGA的全称Ball Grid Array(焊球阵列封装)，它是在封装体基板的底部制作阵列焊球作为电路的I/O端与印刷线路板(PCB)互接。下面尊龙凯时科技小编给各人科普一下BGA植球后洗濯与BGA植球工艺的相关知识，希望能对您有所资助！

一、BGA植球工艺：

1、行止BGA底部焊盘上的残留焊锡并洗濯

用烙铁将PCB焊盘残留的焊锡整理清洁、平整，可接纳拆焊编织带和扁铲形烙铁头举行整理，注重不要损坏焊盘和阻焊膜。

用BGA洗濯剂将助焊剂残留物洗濯清洁。

2、在BGA底部焊盘上印刷助焊剂

一样平常情形接纳高粘度的助焊剂，起到粘接和助焊作用，应包管印刷后助焊剂图形清晰、不漫流。有时也可以接纳焊膏取代，接纳焊膏时焊膏的金属组分应与焊球的金属组分相匹配。

印刷时接纳BGA专用治具，治具厚度与启齿尺寸要凭证球径和球距确定，印刷完毕必需检查印刷质量，如缺乏格，必需洗濯清洁后重新印刷。

3、选择焊球

选择焊球时要思量焊球的质料和球径的尺寸。现在PBGA焊球的焊膏质料一样平常都是63Sn/37Pb，与现在再流焊使用的质料是一致的，因此必需选择与BGA器件焊球质料一致的焊球。

焊球尺寸的选择也很主要，若是使用高粘度助焊剂，应选择与BGA器件焊球相同直径的焊球;若是使用焊膏，应选择比BGA器件焊球直径小一些的焊球。

4、植球

①、接纳植球器法

若是有植球器，选择一块与BGA焊盘匹配的模板，模板的启齿尺寸应比焊球直径大0.05--0.1mm，将焊球匀称地撒在模板上，摇晃植球器，把多馀的焊球从模板上滚到植球器的焊球网络槽中，使模板外貌恰恰每个漏孔中保存一个焊球。

把植球器安排在事情台上，把印好助焊剂或焊膏的BGA器件吸在吸嘴上，按贴装BGA的要领举行瞄准，将吸嘴向下移动，把BGA器件贴装到植球器模板外貌的焊球上，然后将BGA器件吸起来，借助助焊剂或焊膏的粘性将焊球粘在BGA器件响应的焊盘上。用镊子夹住BGA器件的边框，关闭真空泵，将BGA器件的焊球面向上放在事情台上，检查有无缺少焊球的地方，若有用镊子补齐。

②、接纳模板法

把印好助焊剂或焊膏的BGA器件安排在事情台上，助焊剂或焊膏面向上。准备一块BGA焊盘匹配的模板，模板的启齿尺寸应比焊球直径大0.05~0.1㎜，把模板周围用垫块架高，安排在印好助焊剂或焊膏的BGA器件上方，使模板与BGA之间的距离即是或略小于焊球的直径，在显微镜下瞄准。将焊球匀称的撒在模板上，把多馀的焊球用镊子拨(取)下来，使模板外貌恰恰每个漏孔中保存一个焊球。移开模板，检查并补齐。

③、手工贴装

把印好助焊剂或焊膏的BGA器件安排在事情台上，助焊剂或焊膏面向上。犹如贴片一样用镊子或吸笔将焊球逐个放好。

④、刷适量焊膏法

加工模板时，将模板厚度加厚，并略放大模板的启齿尺寸，将焊膏直接印刷在BGA的焊盘上。由于外貌张力的作用，再流焊后形成焊料球。

5、再流焊接

举行再流焊处置惩罚，焊球就牢靠在BGA器件上了。

6、焊接后洗濯

完成植球工艺后，应将BGA器件洗濯清洁，并尽快举行贴装和焊接，以防焊球氧化和器件受潮。

二、BGA植球后洗濯

BGA植球后洗濯：在BGA植球工艺，无论接纳助焊膏+锡球的植球要领照旧接纳锡膏+锡球的植球要领，焊接后都会留下导致电子迁徙、泄电和侵蚀危害的焊后残留物。需要通过洗濯工艺将危害降低，提高可靠性。

尊龙凯时科技为您提供专业BGA植球焊膏锡膏洗濯工艺解决计划。

尊龙凯时科技BGA植球助焊后洗濯剂W3110

产品先容:
W3110是一款碱性水剂洗濯剂，W3110是一款针对电子组装、半导体器件焊后、晶圆封装前洗濯而开发的一款碱性水基洗濯剂。改产品能够有用去除多种助焊剂、锡膏焊后残留物，洗濯包括电路板组装件、引线框架、分立器件、功率？椤⒐β蔐ED、倒装芯片和CMOS焊后的种种助焊剂、锡膏残留物。
W3100为浓缩型水基洗濯剂，用去离子水按一定比例稀释后使用，可试用于超声波、喷淋工艺，配合去离子水漂洗，能抵达很是好的洗濯效果，洗濯后的外貌离子残留物少、可靠性高。

产品特点:
W3110水基洗濯剂处置惩罚铜、铝、特殊是镍等敏感时确保了极佳的质料兼容性，除金属外对种种
；つひ灿泻芎玫募嫒菪。这款洗濯剂很是低的外貌张力能够有用去除元器件底部细小间隙中的残留物，并能够容易的被去离子水漂洗清洁。
W3110是一款浓缩液水基洗濯剂，可凭证残留物的可洗濯难易水平，按差别比例举行稀释后使用，稀释液无闪点，其配方中不含任何卤素成份且气息小。

推荐使用尊龙凯时科技水基洗濯剂产品!
