二、COB封装具有以下显著特点:

1.尺寸小巧:接纳COB封装手艺可以将芯片封装在极小的体积内，实现超小型化的设计，适用于微型电子装备的应用需求。

2.重量轻:不需要特另外外壳或支架，使得芯片整体越发轻盈，可以更无邪地设计和结构。

3.可靠性高:COB封装手艺将芯片直接封装于印制电路板上，不保存芯片与引脚之间的联系点，镌汰了氧化、机械疲劳和温度应力等问题，提高了产品的可靠性。

4.本钱低:由于COB封装省去外壳和支架等部件，使得生产本钱更低，尤其是大规模生产时更为显着。

5.适用规模广:COB封装手艺适用于种种芯片类型，如ARM、DSP、微控制器等，能够知足多种差别领域的需求，是现在应用最普遍的封装手艺之。

6.可定制化:可以凭证客户需求举行个性化定制，顺应州差别的应用场景和设计需求。

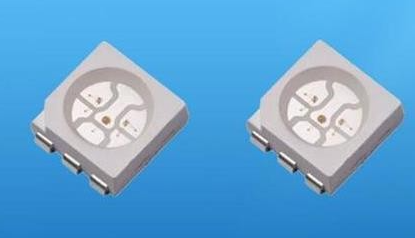

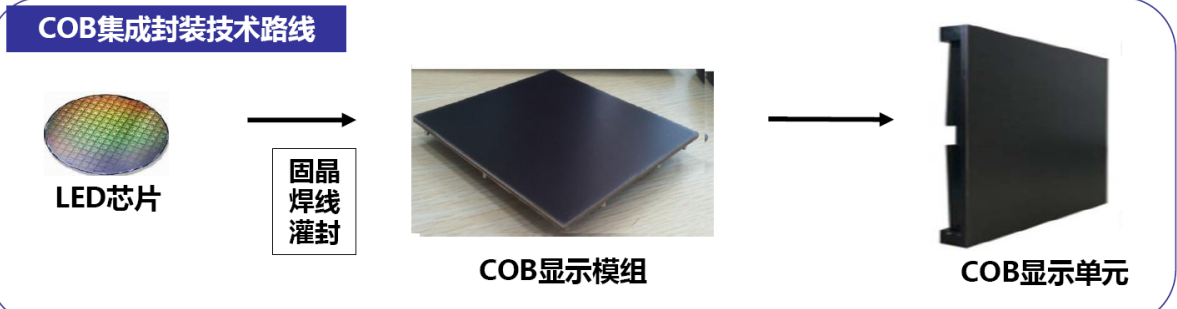

三、COB封装的工艺流程一样平常包括以下办法:

1.微型印制电路板(PCB) 设计: 设计印制电路板的形状、巨细、布线和引脚位置.

2.裸片切割: 将芯片从芯片晶圆上切割下来，获得裸片。

3.裸片打标:在每个裸片上打上识别码，以便未来的追溯

4.裸片外貌处置惩罚: 在裸片外貌涂上导电胶，使芯片的引脚能够与印制板的线路毗连。

5.将裸片安排在印制电路板上，使用细密机械将芯片的引脚与电路板的线路毗连。

6.金属线或铜线毗连:使用导线将芯片的引脚与印制电路板的毗连点毗连起来，通常使用焊接或电子粘合剂举行毗连

7.焊接: 使用热风或红外线焊接机，在接线处融化导线并将其粘接到印制电路板上

8.电路板笼罩:使用硅胶或封装胶笼罩整个芯片及其线路，；ば酒约巴饴兜囊藕偷枷。

9.芯片测试: 将封装好的芯片举行电性能测试，以确保芯片事情正常。

10.样品组装: 将测试及格的芯片组装成样品或批量运营产品。

四、COB封装的优弱点

COB封装的优点包括:

1.尺寸小巧: 直接将芯片封装在PCB上，节约了外壳和支架等部件，可以实现超小型化的设计。

2.重量轻:不需要外壳或支架等附加配件，使得整体越发轻盈，可以更无邪的设计和结构。

3.可靠性高:没有芯片与引脚之间的联系点，镌汰了机械疲劳和温度应力等问题，提高了产品的可靠性。

4.本钱低:省去了外壳和支架等部件，使得生产本钱更低，尤其是大规模生产时更为显着。

5.生产效率高:使用自动化生产线，镌汰了人工操作，提高了生产效率。

COB封装的弱点包括:

1.维护难题: 由于芯片封装在PCB上，若是需要替换芯片，必需对整个PCB举行替换。

2.热处置惩罚要求高:需要在高温下完成芯片与PCB的粘接历程，若是不严酷凭证工艺要求举行处置惩罚，容易导致芯片损坏

3.可靠性依赖于PCB:的可靠性依赖于PCB工艺和质量，若是PCB泛起问题，将导致整个封装的可靠性降低。

4.不适用于高频率和高功率应用: 由于没有外壳和支架等部件，不太适合高频率和高功率应用。

五、COB封装应用

COB封装手艺适用于微电子制造领域，关于一些要求小尺寸、高可靠性的电子产品，COB封装有较量好的应用。

以下是COB封装的一些应用:

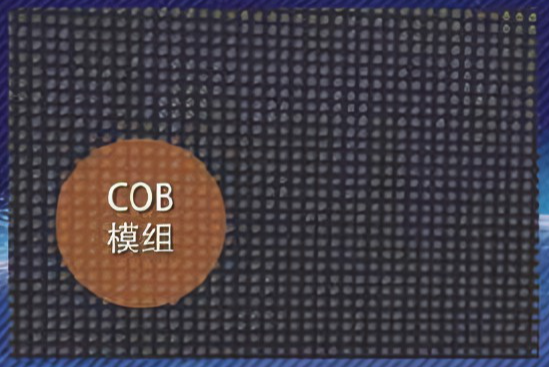

1.LED照明灯具:COB封装手艺可以使LED芯片麋集安排，让LED照明灯具越发亮度高、能效高，同时尺寸越发紧凑。

2.小型化电子产品: 可以使封装越发紧凑，体积更小，好比手机、手表、耳机、音响等小型化电子产品

3.传感器:在传感器的应用中较量普遍。COB封装可以实现高密度的载体，使得传感器的体积更小，具有更高的精度

4.汽车电子:可用于汽车电子系统中，好比车灯、指示器、收音机和种种控制板等方面。

5.医疗器械: 在微型医疗器械和健身器材中， COB 封装的高可靠性和精度可以提高产品性能和准确性

6.智能家居装备: COB封装手艺可以实现种种类型的智能家居装备的高密度结构，如智能门锁、智能家电等.

综上所述，COB封装普遍应用于种种类型的微型电子产品，包括消耗电子、汽车电子、医疗电子和智能家居装备等领域。

六、COB封装芯片工艺洗濯：

在倒装芯片通过回流焊焊接在基板上后，需用填充料对裸片举行填充，故任何的焊后残留都会让填充效果保存分层、朴陋和条纹等界面缺陷。以是对芯片和基材之间狭窄空间里的助焊剂残留物是一项不可缺氨赡工序。尊龙凯时科技研发的洗濯剂具有高效的洗濯能力和渗透能力，将残留去除，有用避免分层和条纹缺陷；洗濯后可为倒装芯片的底部填充提供适当的润湿度，有用避免朴陋爆发。

以上内容是对倒装芯片封装手艺和优弱点与倒装贴片后洗濯的先容，尊龙凯时科技为您提供专业倒装芯片工艺水基洗濯工艺解决计划。如需进一步相识电子制程工艺中细密洗濯相关解决计划，可以使用电话、微信、邮件与我们联络咨询。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
