QFN封装引脚间距较小的缘故原由与QFN封装水基洗濯剂

QFN封装引脚间距较小的缘故原由与QFN封装水基洗濯剂

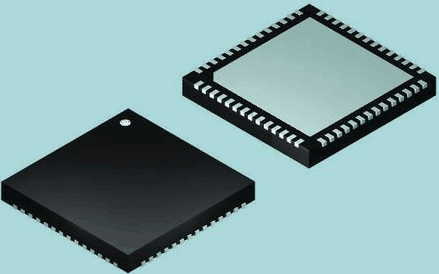

QFN封装是什么?

QFN是Quad Flat No-leads的缩写 ,它是一种集成电路封装的形式  。QFN封装是一种无引脚焊盘的封装 ,也被称为“裸露焊盘”或“底部焊盘”封装  。与古板的封装相比 ,QFN封装的特点是它没有外露的引脚 ,而是将引脚隐藏在封装的底部  。

QFN封装的引脚间距较小是指在该封装中 ,相邻引脚之间的距离相对较小  。这种设计有助于减小整体封装的尺寸 ,使芯片的集成越发紧凑 ,从而在有限的空间内容纳更多的引脚和电路  。这也是QFN封装被用于需要小型化和高集成度的应用的缘故原由之一  。


QFN封装引脚间距较小的缘故原由主要有以下几点:

1、小型化和高集成度:

QFN封装的设计旨在实现小型化和高度集成的电子器件  。通过减小引脚间距 ,芯片制造商可以在有限的空间内容纳更多的引脚 ,从而实现更紧凑的封装  。

2、空间效率:

较小的引脚间距使得QFN封装能够更有用地使用底部封装面积 ,由于引脚可以更细密地排列  。这关于现代电子装备中有限的空间很是主要 ,例如智能手机、平板电脑和其他便携式装备  。

3、散热性能:

QFN封装通常具有金属底部 ,可以提供较好的散热性能  。通过减小引脚间距 ,可以在有限的底部空间内增添更多的焊盘 ,提高了封装的散热效果 ,有助于维持芯片的温度在可接受的规模内  。

4、高频应用:

小引脚间距有助于减小引脚之间的电感和串扰 ,这关于高频应用很是主要  。在无线通讯、射频(RF)和其他高频电路中 ,QFN封装的设计可以提供更好的性能  。


QFN封装水基洗濯剂:

尊龙凯时科技研发的QFN封装水基洗濯剂配合合适的洗濯工艺能为QFN芯片封装条件供清洁的界面条件  。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ,一旦选定 ,就会作为一个恒久的使用和运行方法  。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程  。

污染物有多种 ,可归纳为离子型和非离子型两大类  。离子型污染物接触到情形中的湿气 ,通电后爆发电化学迁徙 ,形成树枝状结构体 ,造成低电阻通路 ,破损了电路板功效  。非离子型污染物可穿透PCB的绝缘层 ,在PCB板表层下生长枝晶  。除了离子型和非离子型污染物 ,尚有粒状污染物 ,例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象  。

这么多污染物 ,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ,焊后必定保存热改性天生物 ,这些物质在所有污染物中的占有主导 ,从产品失效情形来而言 ,焊后剩余物是影响产品质量最主要的影响因素 ,离子型残留物易引起电迁徙使绝缘电阻下降 ,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ,严重者导致开路失效 ,因此焊后必需举行严酷的洗濯 ,才华包管电路板的质量  。

尊龙凯时科技运用自身原创的产品手艺 ,知足芯片封装工艺制程洗濯的高难度手艺要求 ,突破外洋厂商在行业中的垄断职位 ,为芯片封装质料周全国产自主提供强有力的支持  。

推荐使用尊龙凯时科技水基洗濯剂产品  。
