简朴来说
，Chiplet手艺就是像搭积木一样
，把一些预先生产好的实现特定功效的裸芯片（Chip）通过先进封装手艺集成在一起形成一个系统级芯片
，而这些基本的裸芯片就称为Chiplet。

Chiplet芯片可以使用更可靠和更自制的手艺制造
，较小的硅片自己也不太容易爆发制造缺陷。别的
，Chiplet芯片也不需要接纳同样的工艺
，差别工艺生产制造的Chiplet可以通过SiP手艺有机地连系在一起。

Chiplet手艺的泛起带来了芯片设计的新趋势
，我们简朴形貌为：IP芯片化、集成异构化、IO增量化
，简称三大手艺趋势。

 一.  IP芯片化

IP（Intellectual Property）是具有知识产权内核的集成电路的总称
，是经由重复验证过的、具有特定功效的宏
？
，可以移植到差别的半导体工艺中。

到了SoC阶段
，IP核设计已成为ASIC电路设计公司和FPGA提供商的主要使命
，也是着实力的体现。关于芯片开发软件
，其提供的IP核越富厚
，用户的设计就越利便
，其市场占用率就越高。现在
，IP核已经酿成SoC系统设计的基本单位
，并作为自力设计效果被交流、转让和销售。

IP核对应形貌功效行为的差别分为三类
，即软核（Soft IP Core）、固核（Firm IP Core）和硬核（Hard IP Core）。

当IP硬核是以芯片的形式提供时
，就酿成了Chiplet。

我们可以这么明确：SiP中的Chiplet就对应于SoC中的IP硬核
，Chiplet 是一种新的 IP 重用模式
，就是硅片级别的IP重用。

设计一个SoC系统级芯片
，以前的要领是从差别的 IP 供应商购置一些 IP
，软核、固核或硬核
，连系自研的
？
，集成为一个 SoC
，然后在某个芯片工艺节点上完成芯片设计和生产的完整流程。有了Chiplet以后
，关于某些 IP
，就不需要自己做设计和生产了
，而只需要买别人实现好的硅片
，然后在一个封装里集成起来
，形成一个 SiP。

以是
，Chiplet 可以看成是一种硬核形式的 IP
，但它是以芯片的形式提供的。因此

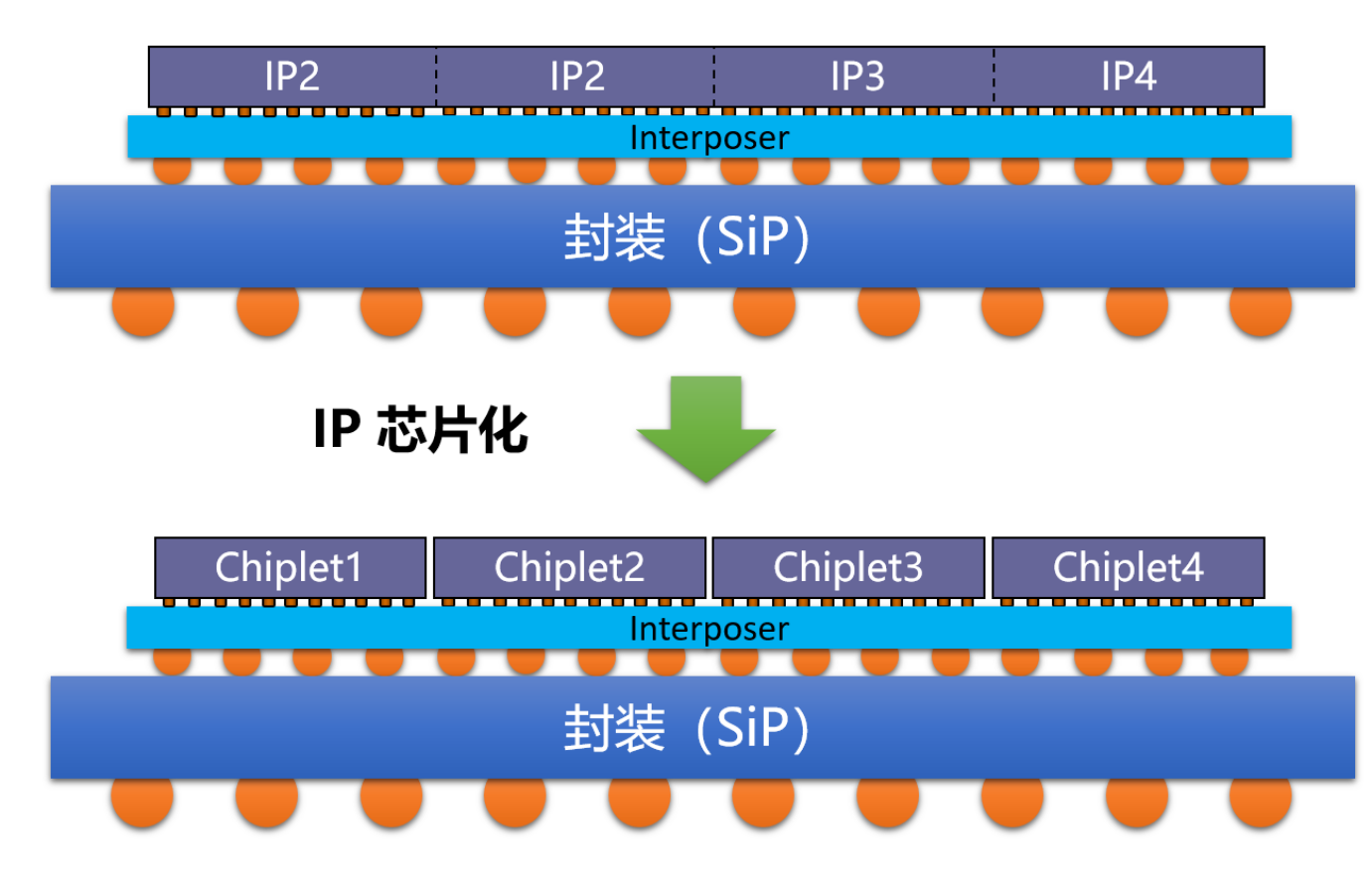

，我们称之为IP芯片化。

 二、  集成异构化

在半导体集成中
，Heterogeneous 是异构异质的寄义
，在这里我们将其分为异构HeteroStructure和异质HeteroMaterial两个条理的寄义。

HeteroStructure Integration

在这篇文章中
，异构集成HeteroStructure Integration主要指将多个差别工艺单独制造的芯片封装到一个封装内部
，以增强功效性和提高事情性能
，可以对接纳差别工艺、差别功效、差别制造商制造的组件举行封装。

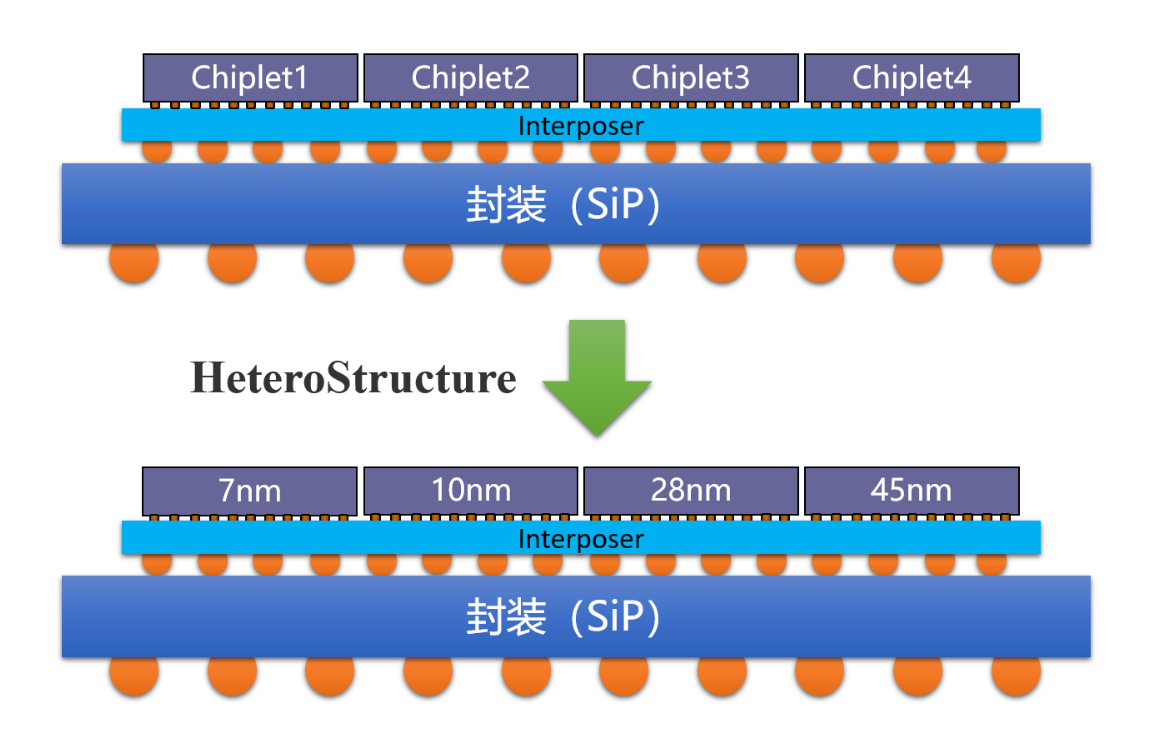

例如上图所示：将7nm、10nm、28nm、45nm的Chiplet通过异构集成手艺封装在一起。

通过异构集成手艺
，工程师可以像搭积木一样
，在芯片库里将差别工艺的Chiplet小芯片组装在一起。

HeteroMaterial Integration

近年来集成硅(CMOS和BiCMOS)射频手艺已经在功率上取得重大的前进
，同时也将频率扩展到了100GHz左右。然而尚有众多应用只能使用像磷化铟(InP)和氮化镓(GaN)这样的化合物半导体手艺才华实现。磷化铟能提供最大频率为1太赫兹的晶体管
，具备高增益和高功率
，以及超高速混淆信号电路。而氮化镓能使器件具备大带宽、高击穿电压、以及高达100GHz的输出频率。

因此将差别质料的半导体集成为一体——即异质集成HeteroMaterial Integration
，可爆发尺寸小、经济性好、设计无邪性高、系统性能更佳的产品。

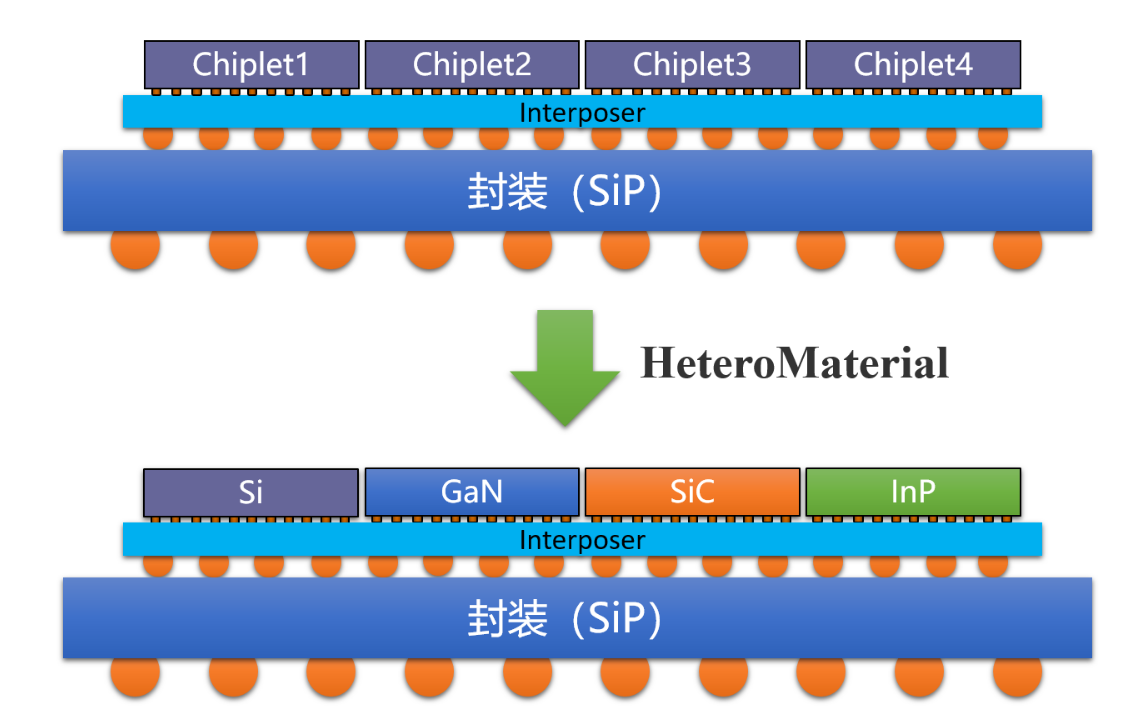

如下图所示
，将Si、GaN、SiC、InP生产加工的Chiplet通过异质集成手艺封装到一起
，形成差别质料的半导体在统一款封装内协同事情的场景。

在单个衬底上横向集成差别质料的半导体器件（硅和化合物半导体）以及无源元件（包括滤波器和天线）等是Chiplet应用中较量常见的集成方法。

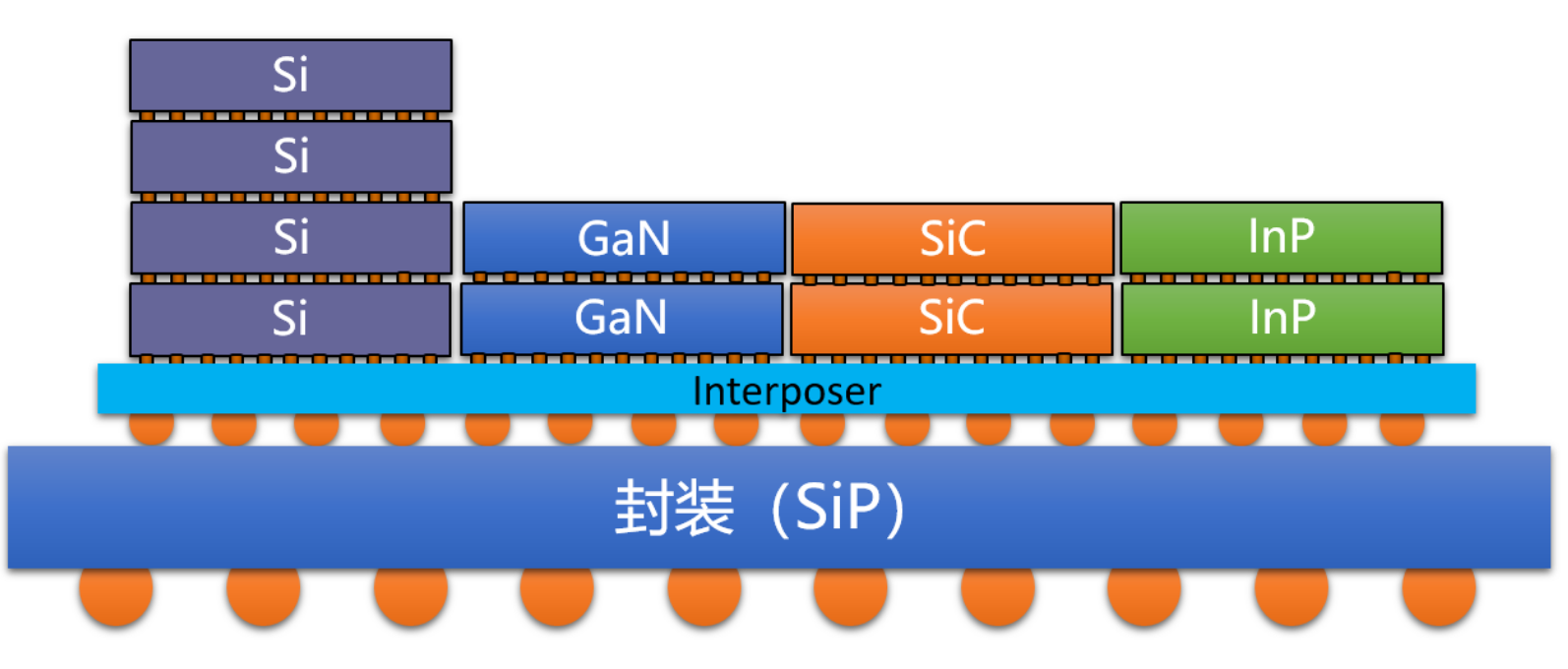

需要读者注重的是
，现在差别质料的多芯片集成主要接纳横向平铺的方法在基板上集成
，关于纵向堆叠集成
，则倾向于堆叠中的芯片接纳同种材质
，从而阻止了由于热膨胀系统等参数的纷歧致而导致的产品可靠性降低
，如下图所示。

三、  IO增量化

若是说前面讲的是Chiplet手艺的优势
，那么
，IO增量化则给Chiplet带来了挑战。

IO增量化体现在水平互联(RDL)的的增量化
，同时也体现在笔直互联(TSV)的增量化。

在古板的封装设计中
，IO数目一样平常控制在几百或者数千个
，Bondwire工艺一样平常支持的IO数目最大都百个
，当IO数目凌驾一千个时
，多接纳FlipChip工艺。在Chiplet设计中
，IO数目有可能多达几十万个
，为什么会有这么大的IO增量呢
？

我们知道
，一块PCB的对外接口通常不凌驾几十个
，一款封装对外的接口为几百个到数千个
，而在芯片内部
，晶体管之间的互联数目则可能多达数十亿到数百亿个。越往芯片内层深入
，其互联的数目会急剧增大。

Chiplet是大芯片被切割成的小芯片
，其间的互联自然不会少
，经常一款Chiplet封装的硅转接板凌驾100K+的TSV
，250K+的互联
，这在古板封装设计中是难以想象的。

由于IO的增量化
，Chiplet的设计也对EDA软件提出了新的挑战
，Chiplet手艺需要EDA工具从架构探索、芯片设计、物理及封装实现等提供周全支持
，以在各个流程提供智能、优化的辅助
，阻止人为引入问题和过失。

Cadence、Synopsys、Siemens EDA(Mentor)等古板的集成电路EDA公司都相继推出支持Chiplet集成的设计仿真验证工具。

四、Chiplet芯粒先进芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。
