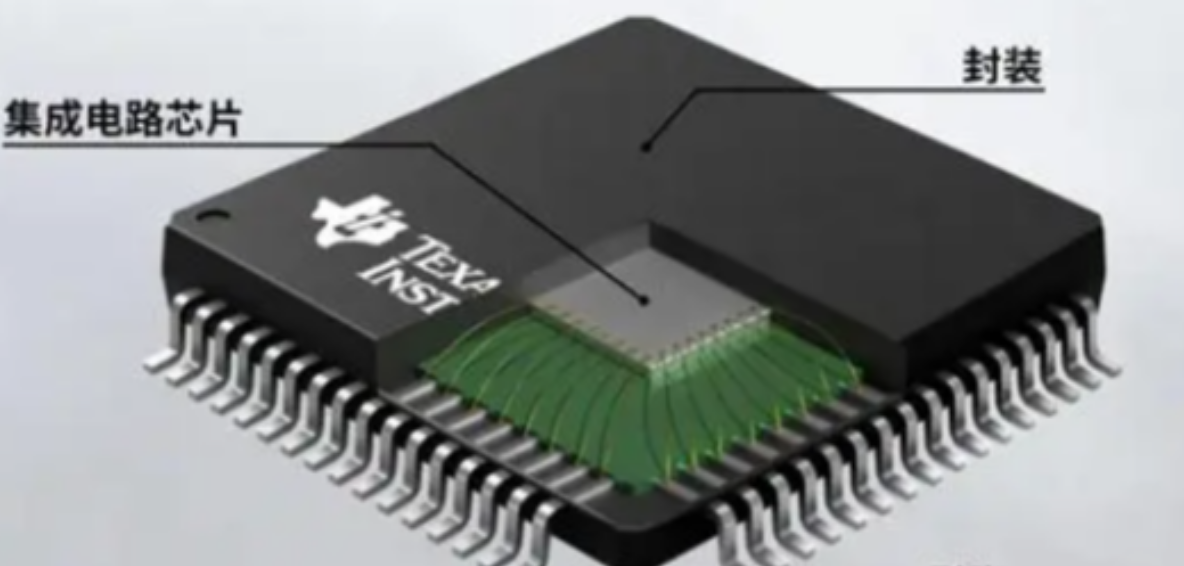

半导体产品封装是将制造好的半导体裸芯片通过一系列物理和化学手段；て鹄，并提供与外部电路毗连的接口，以便在电路板或其他系统中使用。以下是半导体产品封装8大工艺的详细剖析：

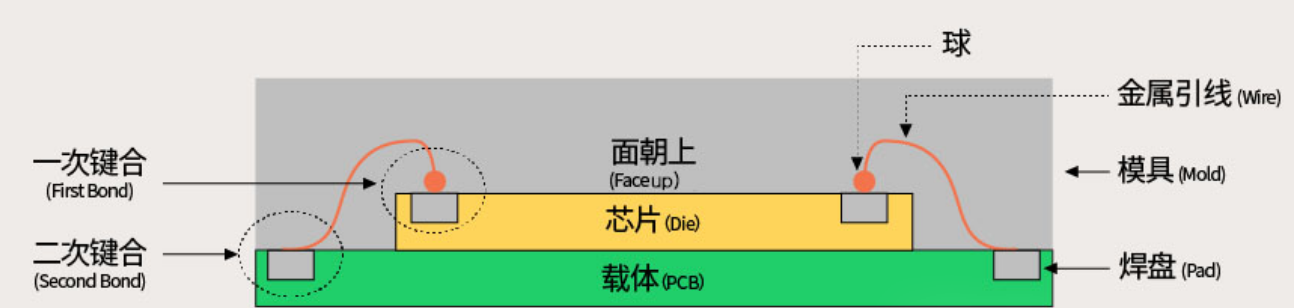

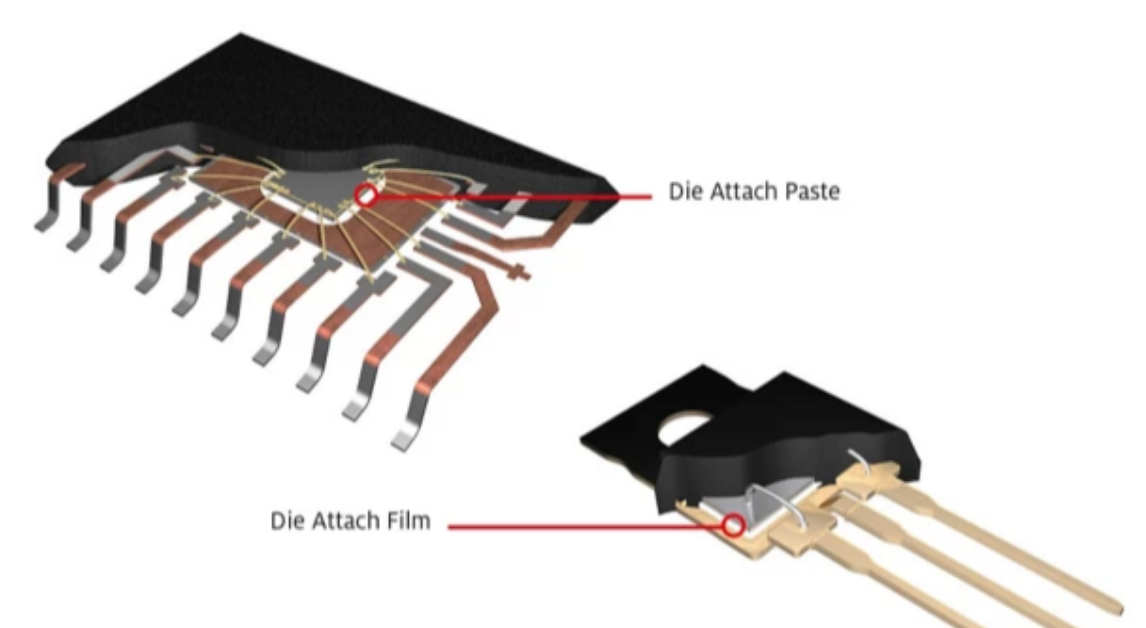

一、引线键合（Wire Bonding）

引线键合是最古板的封装手艺之一，包括金丝球焊、铝丝超声焊接等。在这个历程中，细金属线被用来毗连芯片上的焊盘和封装体中的导电引脚，以实现电气互连。

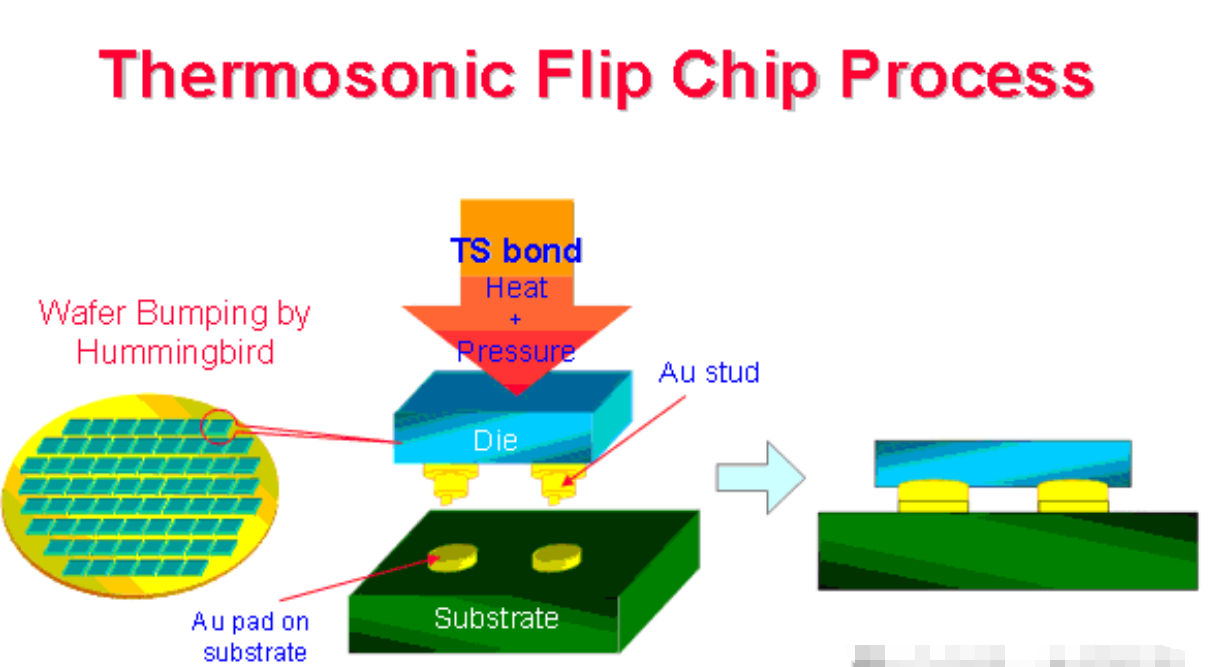

二、倒装芯片（Flip-Chip）

倒装芯片手艺直接将芯片上的焊球与基板或封装载体的焊盘瞄准并焊接，从而实现芯片与外部电路的直接毗连。这种手艺具有短路径、低电阻、高I/O密度的优点。

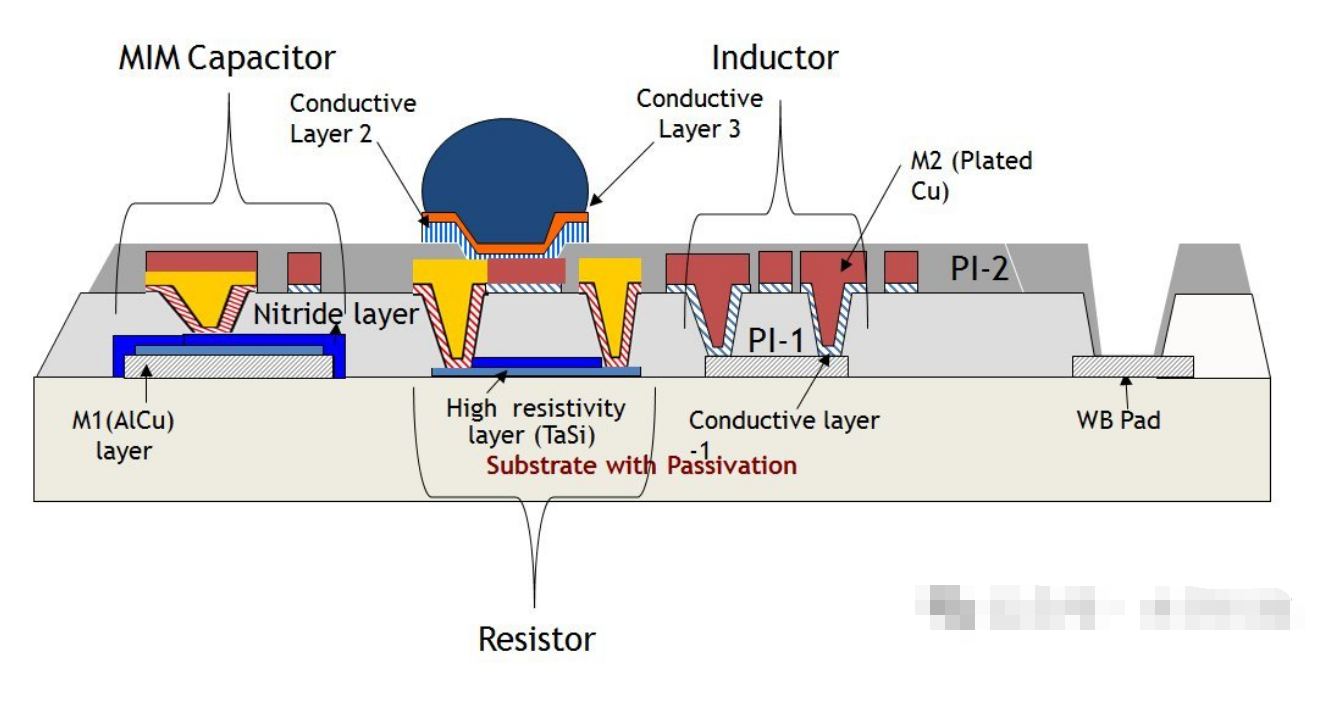

三、晶圆级芯片尺寸封装（Wafer-Level Chip Scale Package, WLCSP）

在晶圆阶段就完成大部分封装历程，包括切割前的RDL（重新分派层）布线，形成靠近芯片尺寸的小型化封装形式。包括扇入型WLCSP（Fan-In WLCSP）和扇出型WLCSP（Fan-Out WLCSP）。

四、芯片级封装（Chip Scale Package, CSP）

芯片级封装的目的是使封装后的芯片尺寸只管靠近裸芯片巨细，镌汰封装占用的空间，提高集成度。CSP可以接纳多种内部结构和互连手艺。

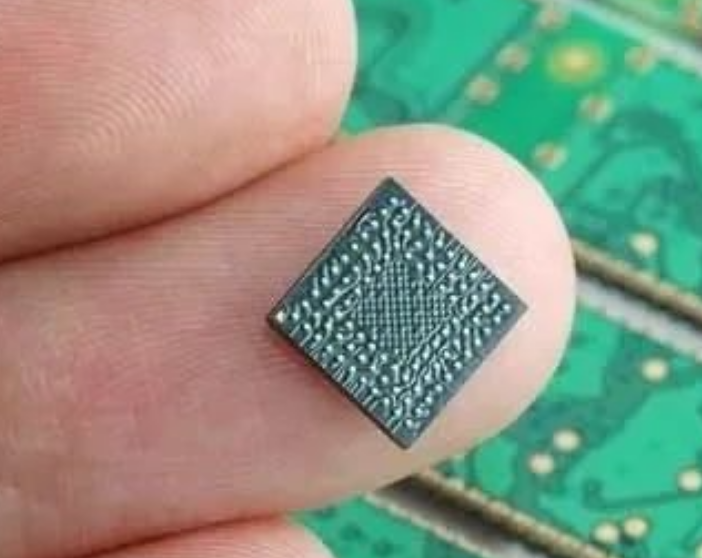

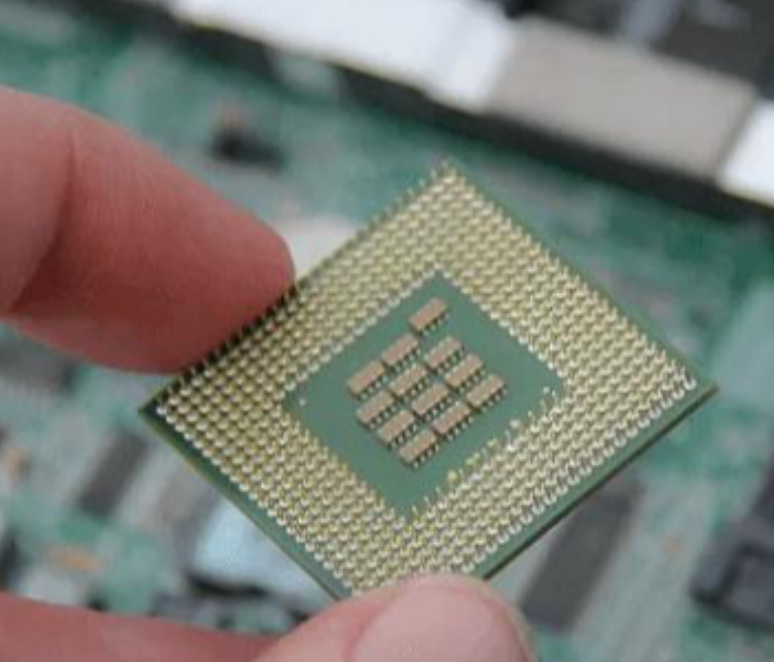

五、 球栅阵列封装（Ball Grid Array, BGA）

BGA封装是一种高密度封装方法，其底部呈网格状排列着大宗的小锡球作为I/O毗连点。BGA可以实现高密度、高性能的封装，并且能够有用降低信号传输消耗。

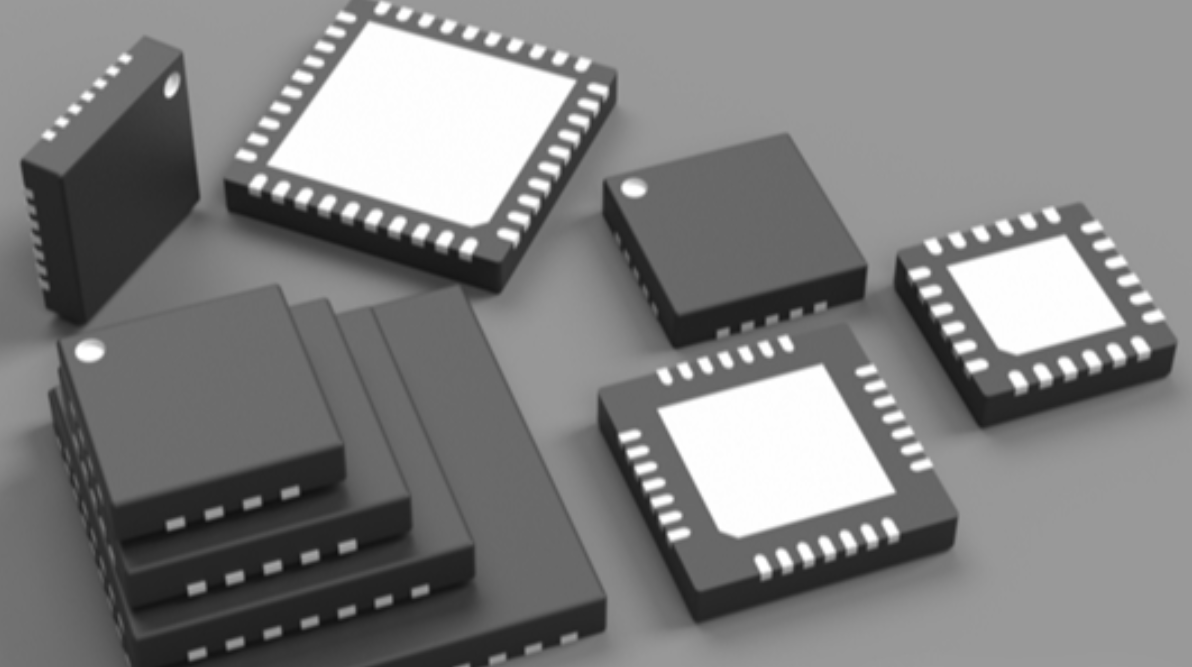

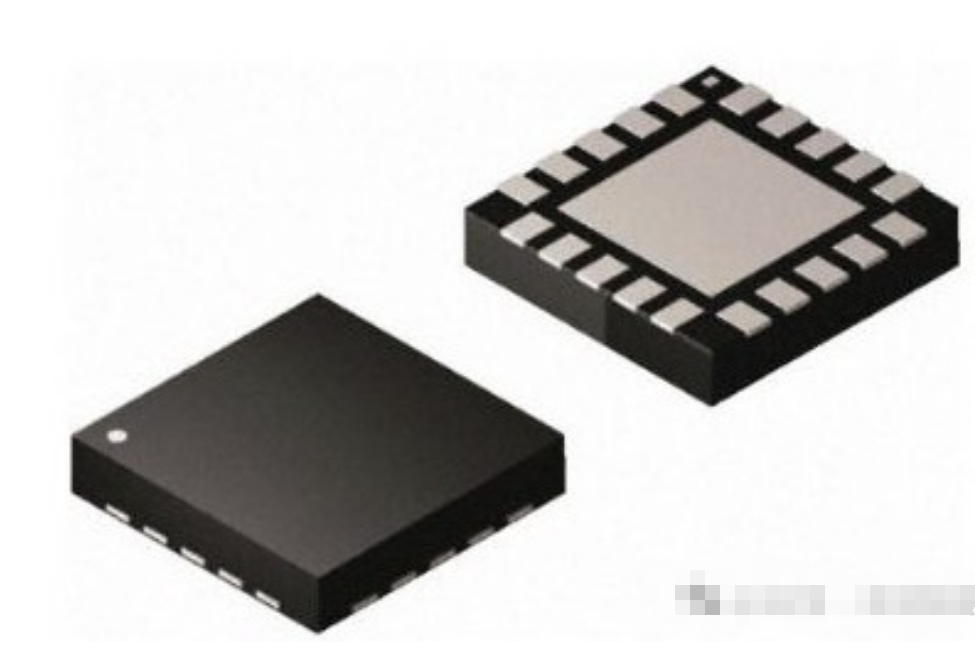

6. 四边扁平无引脚封装（Quad Flat No Leads, QFN）

QFN封装是一种无引脚封装手艺，芯片周围有大面积散热片，底部设有多个焊盘用于与PCB板焊接，适用于小型化、低高度以及需要优异散热的应用场景。

七、多芯片？榉庾埃∕ulti-Chip Module, MCM）

多芯片？榉庾笆忠战喔龉πР畋鸬男酒谝桓龇庾疤迥诩，通过内部互联线路举行通讯，能显著缩小系统的体积，同时优化系统性能。

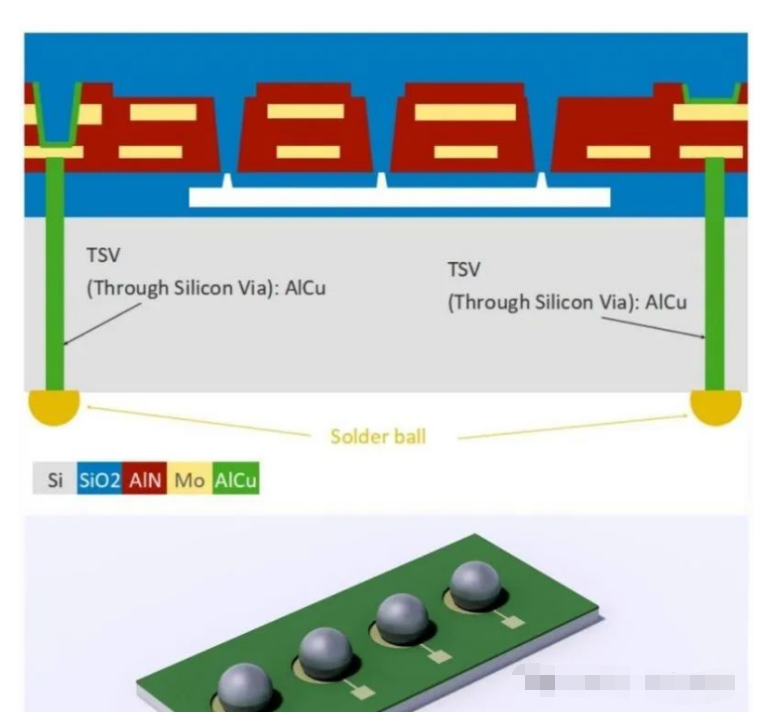

八、三维封装手艺（3D Packaging）

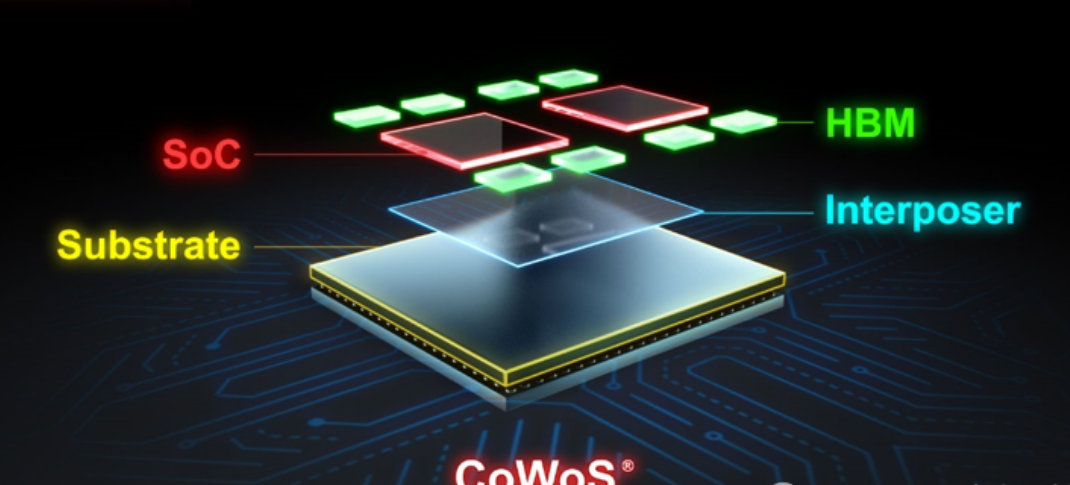

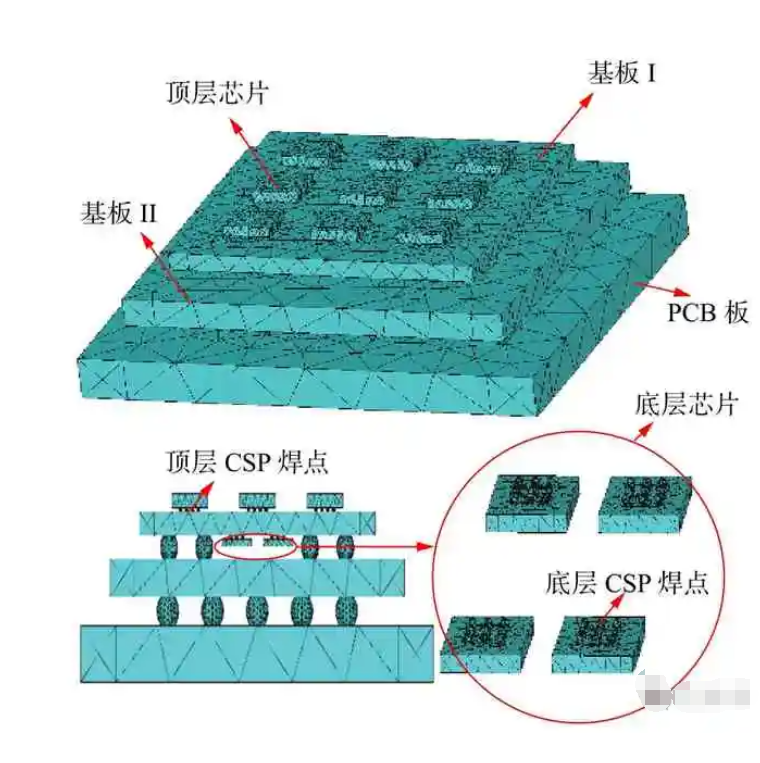

包括硅通孔（Through-Silicon Via, TSV）、堆叠式封装（Stacked Die Packaging）等手艺，通过笔直偏向的互连层来整合多层芯片，以实现更紧凑、更快捷的数据传输和更低功耗。

每种封装工艺都有其特定的优势和适用领域，随着半导体手艺的前进，封装工艺也在一直刷新，如扇出型面板级封装（FOPLP）、混淆键合封装（Hybrid Bonding）等新手艺逐渐崭露头角。这些封装工艺的选择取决于芯片设计、应用需求、本钱效益及市场趋势等多种因素。

九、半导体芯片封装洗濯先容：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
