硅基和碳化硅功率半导体的比照与未来展望和功率半导体洗濯先容

一、功率半导体器件:IGBT、MOSFET等


功率半导体器件是实现电力系统中能量转换和控制的要害元件,其性能直接影响着整个系统的效率、可靠性和本钱。在功率半导体手艺领域,有几种常见的器件被普遍应用,包括但不限于金属氧化物半导体场效应晶体管(MOSFET)、绝缘栅双极型晶体管(IGBT)、整流二极管等。以下是对这些器件的详细先容:

(1)金属氧化物半导体场效应晶体管(MOSFET)

MOSFET是一种基于金属氧化物半导体结构的场效应晶体管。它具有高输入电阻、低开关消耗、高开关速率等优点,因此在高频率、低功率应用中获得了普遍应用。在功率电子领域,MOSFET通常用于低电压、高频率的应用,例如电源适配器、直流-直流变换器等。

(2)绝缘栅双极型晶体管(IGBT)

IGBT是一种介于MOSFET和通俗双极型晶体管之间的功率半导体器件。它连系了双极型晶体管的高电压能力和MOSFET的低导通压降特征,具有导通压降低、开关速率快、饱和压降小等优点。IGBT在工业驱动、交流电机控制、电力变换等领域有着普遍的应用。

(3)整流二极管

整流二极管是一种用于电路中的基本器件,用于将交流电转换为直流电。它具有低导通压降、高耐压能力等特点,在功率电子领域中被普遍用于整流器和逆变器的设计中。常见的整流二极管包括硅质料和碳化硅质料制成的器件,碳化硅整流二极管由于其高温特征和低导通压降等优点,在高性能应用中获得了越来越普遍的应用。


这些功率半导体器件的一直立异和生长,推动了电力系统的高效、可靠运行。未来,随着质料科学、器件结构设计和制造工艺的前进,功率半导体器件将继续向着高性能、高可靠性的偏向生长,为电力系统的生长提供越发可靠和高效的手艺支持。

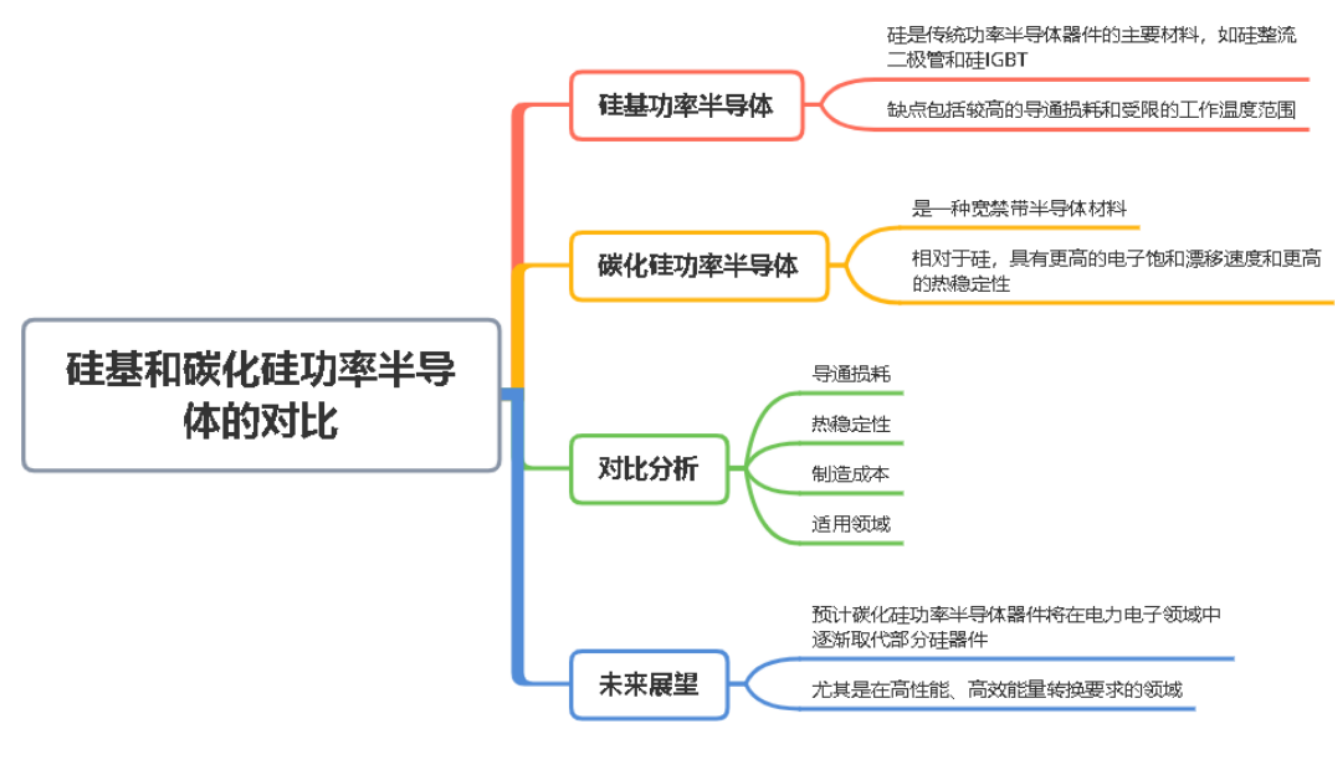

二、硅基和碳化硅功率半导体的比照


随着功率半导体手艺的一直生长,硅基和碳化硅(SiC)功率半导体质料在电力电子领域中逐渐崭露头角。本节将对这两种质料举行详细较量,探讨它们在功率半导体器件中的优弱点以及未来的生长趋势。

(1) 硅基功率半导体

硅是古板功率半导体器件的主要质料,如硅整流二极管和硅IGBT。硅功率半导体器件具有成熟的制造工艺、相对低的制造本钱和优异的可靠性。然而,随着电力系统对更高效能量转换和更紧凑装备的需求增添,硅功率半导体的一些弱点也逐渐展现,包括较高的导通消耗和受限的事情温度规模。

(2) 碳化硅功率半导体

碳化硅是一种宽禁带半导体质料,相关于硅,具有更高的电子饱和漂移速率和更高的热稳固性。这使得碳化硅功率半导体器件在高温、高频率和高功率应用中体现精彩。碳化硅整流二极管和碳化硅MOSFET等器件已经在电力电子领域中获得普遍应用。

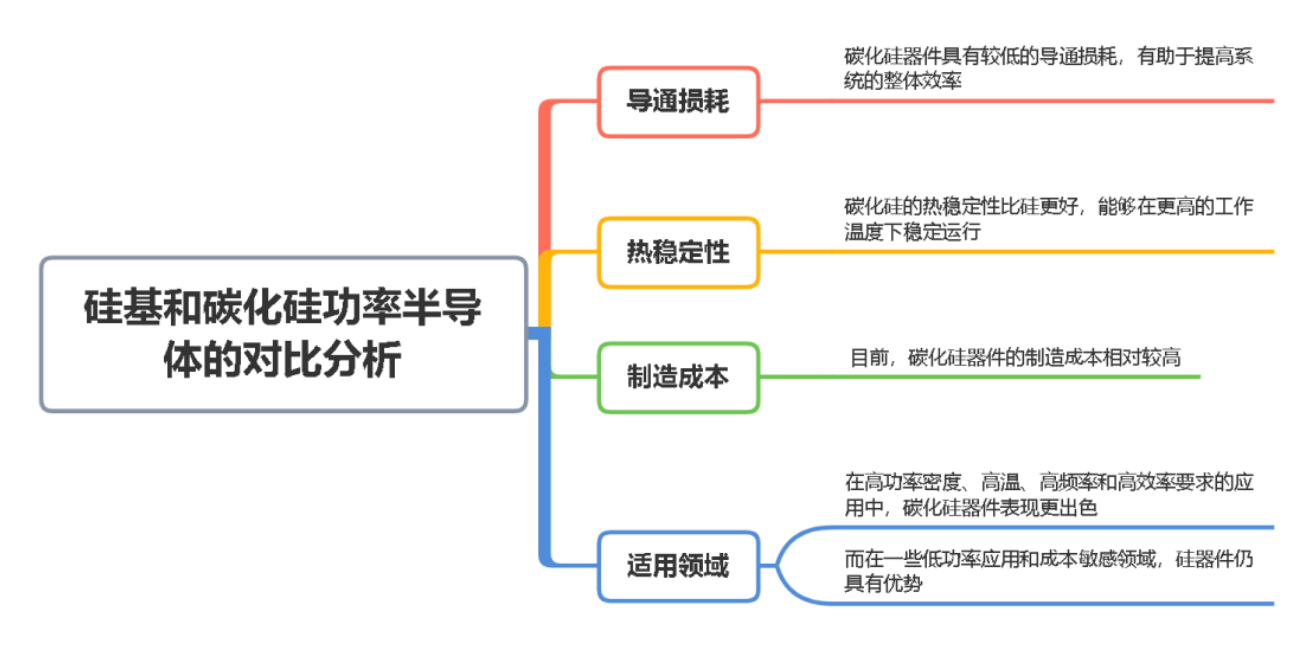

(3) 比照剖析

- 导通消耗:碳化硅器件具有较低的导通消耗,尤其在高频率和高温情形下体现更为精彩,有助于提高系统的整体效率。

- 热稳固性: 碳化硅的热稳固性比硅更好,能够在更高的事情温度下稳固运行,降低系统散热需求,提高系统可靠性。

-制造本钱: 现在,碳化硅器件的制造成内情对较高,但随着手艺的前进和规模效应的体现,预计未来有望降低。

- 适用领域:在高功率密度、高温、高频率和高效率要求的应用中,碳化硅器件体现更精彩;而在一些低功率应用和本钱敏感领域,硅器件仍具有优势。

三、功率半导体器件未来展望


随着碳化硅手艺的一直生长和成熟,预计碳化硅功率半导体器件将在电力电子领域中逐渐取代部分硅器件,尤其是在高性能、高效能量转换要求的领域。未来的研究偏向将集中在提高碳化硅器件的制造工艺、降低本钱、拓宽应用规模以及进一步提高器件性能,以知足电力系统对更先进、可靠和高效功率半导体器件的需求。


四、功率半导体洗濯

针对种种半导体差别的封装工艺如功率器件QFN,为包管产品的可靠性,尊龙凯时科技研发多款自主知识产权专利洗濯剂,针对差别工艺及应用的半导体封装需要的细密洗濯要求,尊龙凯时科技在水基洗濯方面开发了较为完整的水基系列产品,细腻化对应涵盖从半导体封装到PCBA组件终端,包括有水基洗濯剂和半水基洗濯剂,碱性水基洗濯剂和中性水基洗濯剂等。详细体现在,在一律的洗濯力的情形下,尊龙凯时科技的兼容性较佳,兼容的质料更为普遍;在一律的兼容性下,尊龙凯时科技的功率器件QFN洗濯剂洗濯的锡膏种类更多(测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;测试过的焊料合金包括SAC305、SAC307、6337、925等差别因素),洗濯速率更快,离子残留低、清洁度更好。

尊龙凯时科技专注电子制程细密洗濯20多年履历,在水基洗濯剂方面颇有心得,包括油墨水基洗濯剂,环保洗濯剂,半导体芯片封装水基洗濯剂等数十款产品,多年来受到无数客户的青睐。我们有强盛的售前手艺指导和最知心的效劳,水基洗濯,选择合科技,决不会让您失望!

尊龙凯时科技运用自身原创的产品手艺,知足芯片封装工艺制程洗濯的高难度手艺要求,突破外洋厂商在行业中的垄断职位,为芯片封装质料周全国产自主提供强有力的支持。

以上即是功率器件的质料的演进与功率器件电子芯片洗濯先容先容,希望可以帮到您!
