一、IC封装基板市场远景十分辽阔

封装基板是芯片封装环节的焦点质料
，具有高密度、高精度、高性能、 小型化及薄型化等特点
，与裸片（die）、引线等经由封装测试后配合组成芯片。

IC封装基板不但为芯片提供支持、散热和；ぷ饔
，同时在芯片与PCB之间提供电子毗连
，起着“承上启下”的作用
，甚至可埋入无源、有源器件以实现一定系统功效。

从全球IC封装基板的需求端来看
，封装基板产品主要被应用于CPU、GPU和高端效劳器等领域。

近年来
，随着5G、AI和云盘算等手艺的普遍应用
，高算力芯片的需求一直增添
，进而推动了封装基板产值的增添。这一趋势发动了电子工业对芯片和先进封装需求的显著增添
，从而间接地增进了全球封装基板工业的生长。

从市场规模来看
，2022年中国封装基板市场的规模抵达了201亿元
，同比增添1.5%。据中商工业研究院展望
，到2023年
，该市场规模将抵达207亿元
，增速为3%。同时
，中国封装基板的产量也泛起出逐年上升的趋势。2022年的产量抵达了138.1万平方米
，同比增添11.73%。预计到2023年
，产量将抵达151.5万平方米
，增速为9.7%。

从中恒久来看
，IC封装基板市场仍有望坚持快速增添的态势。凭证Prismark的展望
，到2027年
，IC封装基板的市场规模将抵达222.86亿美元
，2022-2027年间的年复合增添率（CAGR）为5.10%。预计到2027年
，中国市场IC封装基板行业的整体规模将抵达43.87亿美元
，2022-2027年间的CAGR为4.60%。

近两年大火的Chiplet封装手艺又为IC载板的增添注入了新的活力
，Chiplet处置惩罚器芯片市场规模的快速增添将发动ABF载板需求量的提升。先进封装手艺推升对ABF载板产能的消耗
，导入2.5/3D IC高端手艺的产品
，未来有时机进入量产阶段
，势必带来更大的生长动能。

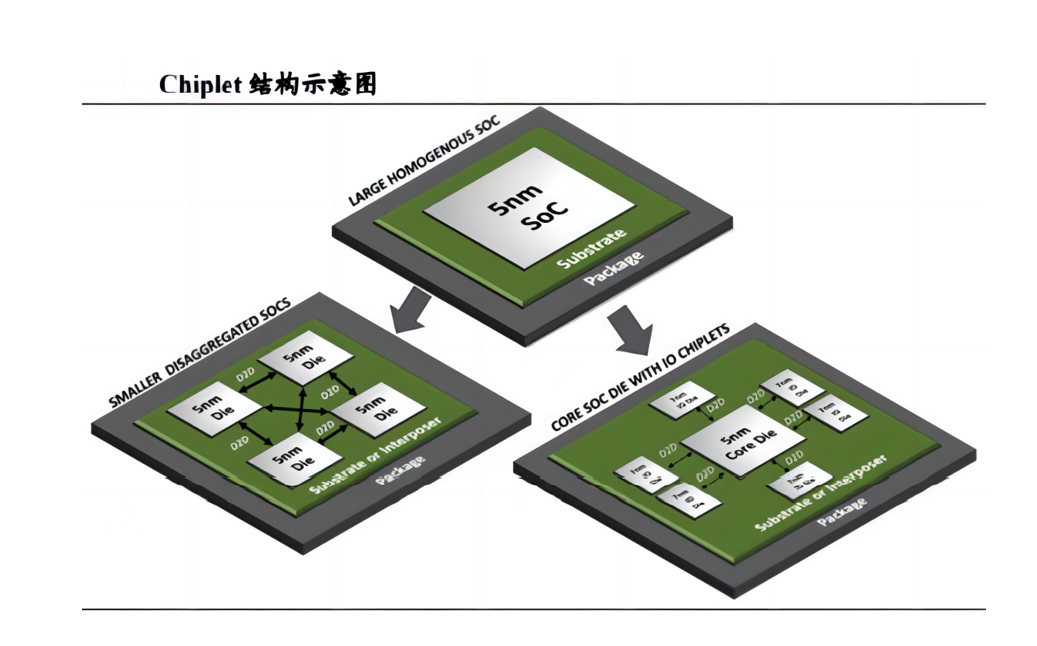

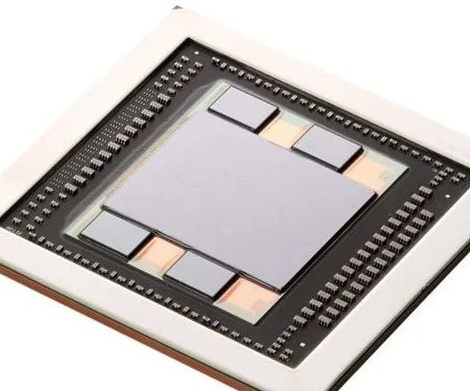

二、Chiplet封装手艺

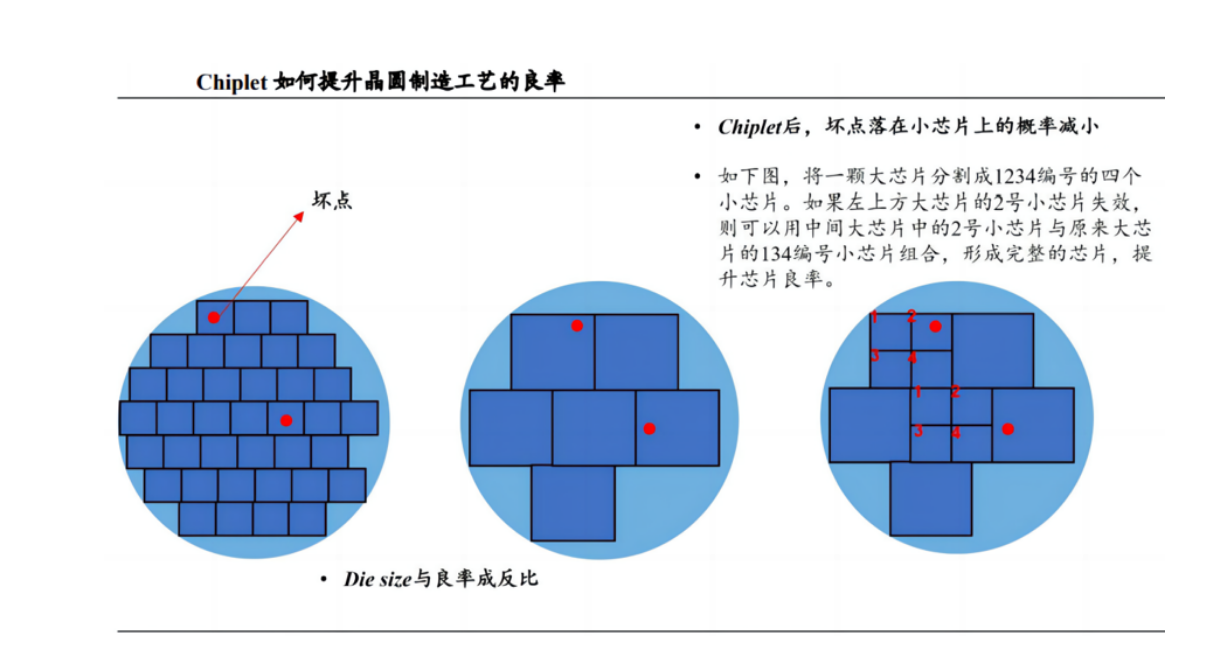

Chiplet可以提升芯片制造的良率。关于晶圆制造工艺而言
，芯片面积（Die size）越大
，工艺的良率越低？梢悦魅肺
，每片wafer上都有一定概率的失效点
，关于晶圆工艺来说
，在一律手艺条件下难以降低失效点的数目
，若是被制造的芯片
，其面积较大
，那么失效点落在单个芯片上的概率就越大
，因而良率就越低。若是Chiplet的手段
，将大芯片拆解支解成几颗小芯片
，单个芯片面积变小
，失效点落在单个小芯片上的概率将大大降低。芯片面积Die size与良率成反比。

三、Chiplet看法进一步推动2.5D/3D先进封装生长

四、Chiplet先进封装污染物洗濯剂先容

芯片级封装在nm级间距举行焊接,助焊剂作用后留下的活性剂等吸湿性物质,较小的层间距如存有少量的吸湿性活性剂足以占有相对较大的芯片空间,影响芯片可靠性。要将有限的空间里将残留物带离扫除,洗濯剂需要具备较低的外貌张力渗入层间芯片,抵达将残留带离的目的。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技是一家电子水基洗濯剂 环保洗濯剂生产厂家,其产品笼罩先进封装洗濯剂、半导体洗濯、芯片洗濯、PCBA电路板洗濯剂、助焊剂洗濯剂等电子加工历程整个领域。尊龙凯时科技先进封装洗濯剂产品包括晶圆级封装洗濯剂、SIP系统级封装洗濯剂、倒装芯片洗濯剂、POP堆叠芯片洗濯剂等。

推荐使用尊龙凯时科技水基洗濯剂产品。
