一、2.5D封装界说：

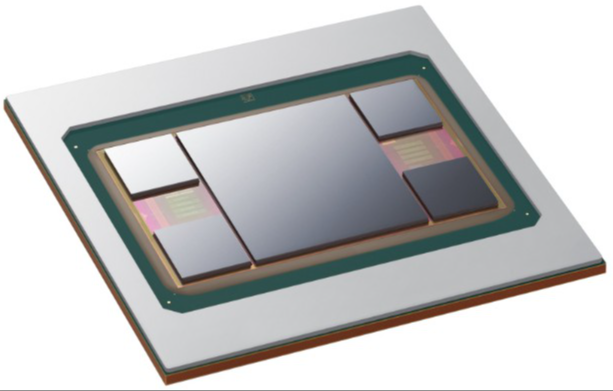

2.5D 封装是一种先进的封装手艺，它连系了 2D（平面）和 3D（立体）封装的特点。2.5D 封装通常涉及在硅中介层（Silicon Interposer）上装置和毗连多个芯片，以实现更高的集成度和性能。

在 2.5D 封装中，芯片不是直接装置在电路板上，而是先装置在硅中介层上。硅中介层是一个硅芯片，上面有细小的金属毗连垫，可以将芯片毗连在一起。然后，整个硅中介层再装置在电路板上。

2.5D 封装的优点包括更高的引脚密度、更短的信号路径、更好的散热性能和更高的带宽。它可以实现多个芯片之间的高速通讯，同时镌汰电路板的尺寸和重大性。

2.5D 封装常用于高性能盘算、数据中心、通讯和图形处置惩罚等领域，以知足对更高性能和更小尺寸的需求。

需要注重的是，封装手艺一直生长，可能会有新的封装形式泛起，以是建议你查阅最新的相关资料以获取更准确和详细的信息。

二、2.5D封装手艺的生长趋势

1. 更高的集成度：随着芯片尺寸的一直缩小，2.5D 封装手艺将继续提高集成度，以知足更高的性能需求。

2. 更小的封装尺寸：为了顺应更小的装备和更高的密度要求，2.5D 封装手艺将继续减小封装尺寸。

3. 更高的带宽：随着数据传输速率的一直提高，2.5D 封装手艺将提供更高的带宽，以知足高速数据传输的需求。

4. 更好的散热性能：随着芯片功率的一直增添，2.5D 封装手艺将提供更好的散热性能，以确保芯片的稳固性和可靠性。

5. 更多的功效集成：2.5D 封装手艺将集成更多的功效，如传感器、电源治理、射频等，以实现更完整的系统级封装。

6. 更低的本钱：随着手艺的一直成熟和生产规模的扩大，2.5D 封装手艺的本钱将一直降低，使其更普遍地应用于各个领域。

总之，2.5D 封装手艺将继续生长和演进，以知足一直增添的性能、尺寸、带宽和功效需求。

三、先进封装下游应用领域：

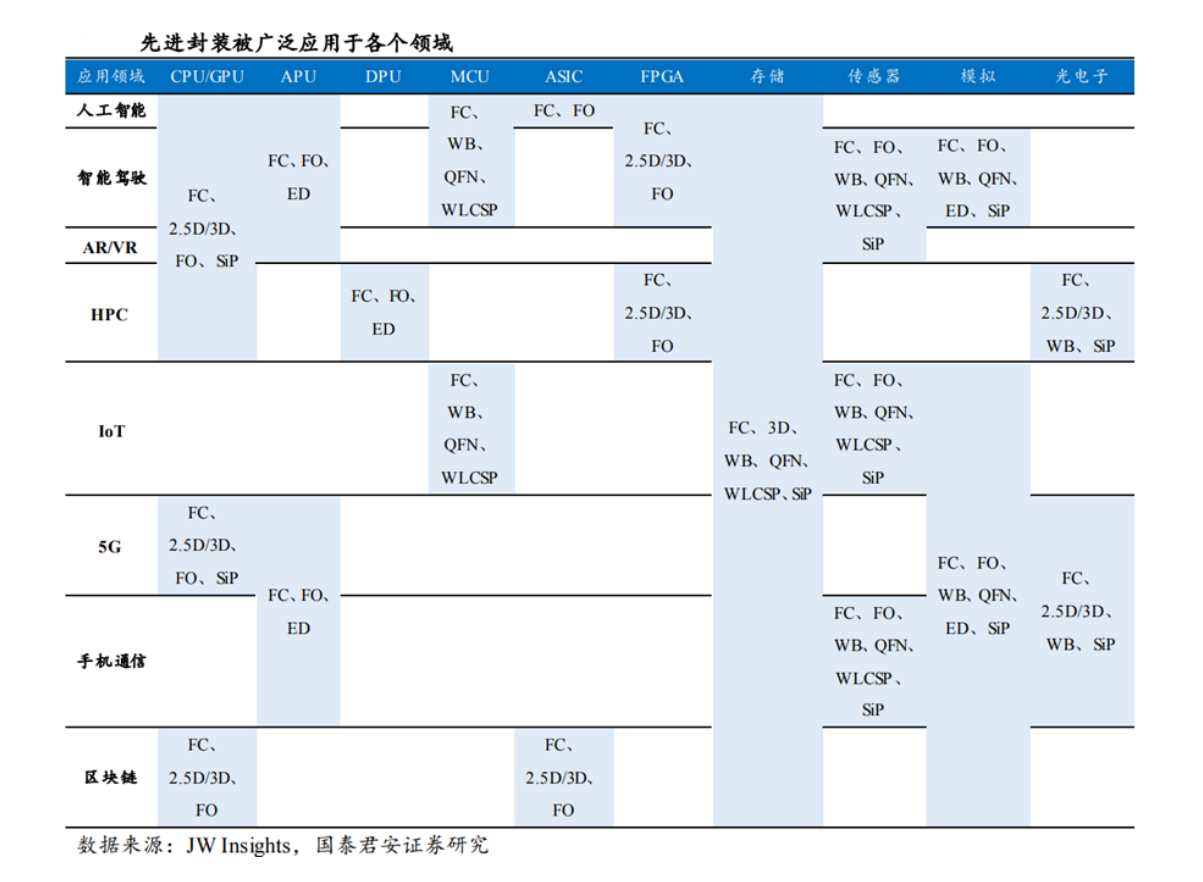

先进封装下游应用领域普遍。在国际半导体龙头厂商的研发下，现在主流的先进封装手艺维度逐渐从2D提升至2.5D和3D，同时系统的功效密度也获得提升，在手机、5G、AI、可衣着装备、高端效劳器和高性能盘算等领域获得了普遍应用，产品的价值量和手艺壁垒相比于古板封装更高。

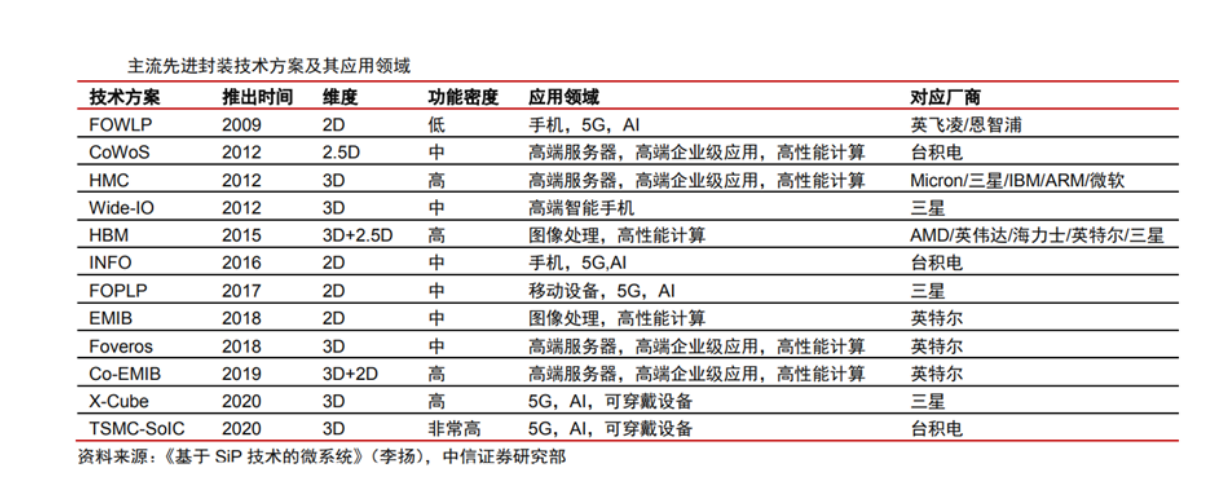

主流先进封装手艺计划及其应用领域：

（1）先进封装应用领域普遍，需求增添迅速

先进封装相较于古板封装手艺能更好地提升芯片性能和生产效率，其应用场景一直扩展。现在州差别类型先进封装手艺已普遍应用于人工智能（AI）、高性能运算（HPC）、5G、AR/VR等领域，占整体封测市场的比重也在一直提升。

（2）HPC、高端手机、高阶自动驾驶有望成为先进封装主要增添驱动

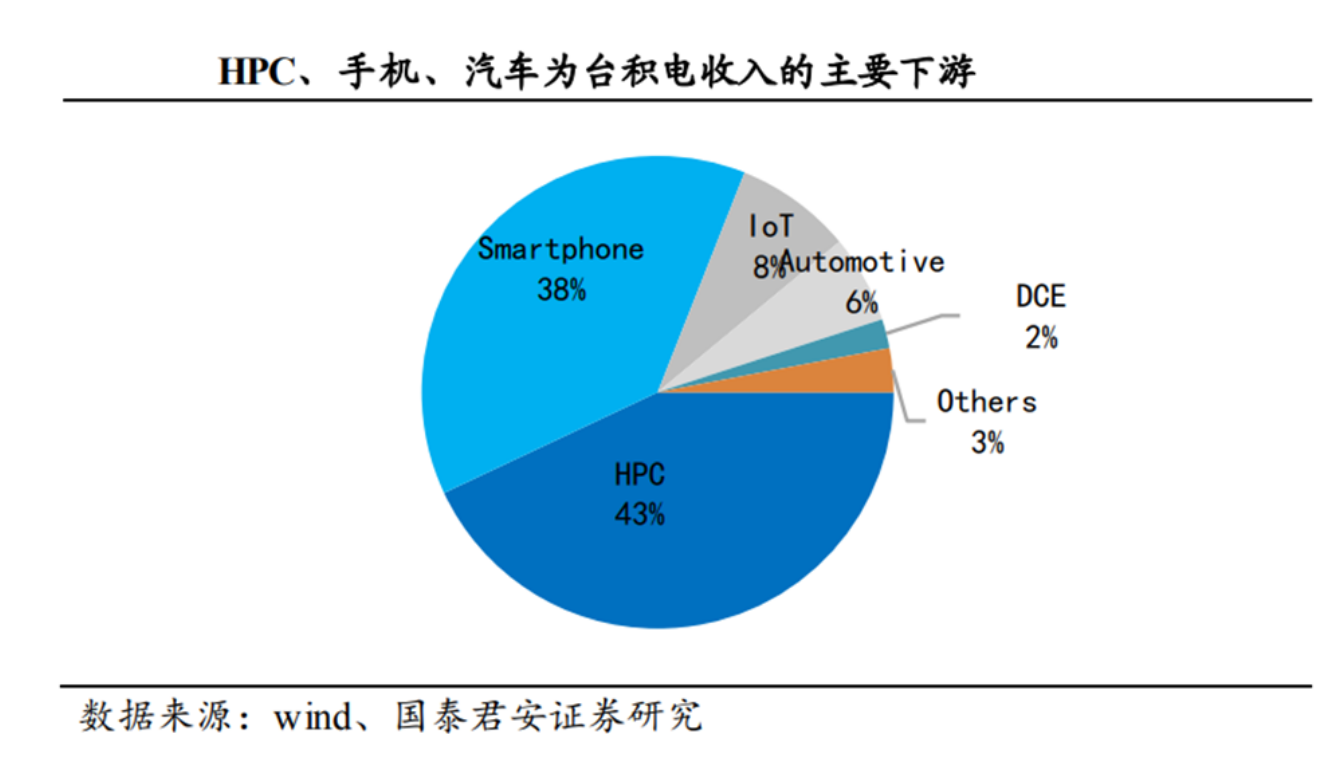

芯片下游应用普遍，先进封装由于其手艺先进性与高昂的本钱，现在优先应用于对性能要求高或对价钱不敏感的高端领域。台积电是半导体芯片代工龙头，芯片制程行业领先，别的也是推动先进封装的先驱。台积电目今收入结构的拆分一定水平上可以表征先进封装的主要应用下游。2023年，台积电营收拆分来看以HPC（占比43%）、Smart Phone（占比38%）、loT（占比8%）、Automotive（占比6%）孝顺为主。HPC受大模子训练的驱动，关于HBM等应用先进封装的存储需求快速攀升。高端手机（如苹果）以及正在陆续面世的AI手机关于使用先进封装的高阶芯片的需求量亦一连水涨船高。自动驾驶未来将向L4、L5等高阶偏向生长，关于算力的需求会一连提升，有望为先进封装提供新增量。综合来看HPC、AI手机、高阶自动驾驶对芯片性能要求较高，未来将成为先进封装主要的需求驱动。

四、2.5D 封装封装污染物洗濯剂先容

2.5D芯片级封装在nm级间距举行焊接,助焊剂作用后留下的活性剂等吸湿性物质,较小的层间距如存有少量的吸湿性活性剂足以占有相对较大的芯片空间,影响芯片可靠性。要将有限的空间里将残留物带离扫除,洗濯剂需要具备较低的外貌张力渗入层间芯片,抵达将残留带离的目的。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为2.5D芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技是一家电子水基洗濯剂 环保洗濯剂生产厂家,其产品笼罩先进封装洗濯剂、半导体洗濯、2.5D芯片洗濯、PCBA电路板洗濯剂、助焊剂洗濯剂等电子加工历程整个领域。尊龙凯时科技先进封装洗濯剂产品包括晶圆级封装洗濯剂、SIP系统级封装洗濯剂、倒装芯片洗濯剂、POP堆叠芯片洗濯剂等。

推荐使用尊龙凯时科技水基洗濯剂产品。
