当今的 SoC 需要多样化的功效和事情负载处置惩罚性能,因此很难将它们集成到单个芯片中。许大都导体制造公司也用单片硅生产大型产品,但这些产品通常是在尖端工艺节点制造的,因此本钱高昂。
另一方面,若是将它们脱离,仅靠古板的封装手艺将无法乐成地将它们商业化。英特尔之以是能够将 PCH 封装在 CPU 内部,是由于它通过古板封装设计了驱逐热、带宽、功率要求和硅本钱。
先进封装是从SoC看法中增添集成度向在封装上设置系统的转变,是与延续摩尔定律的小型化+单片硅差别的做法。

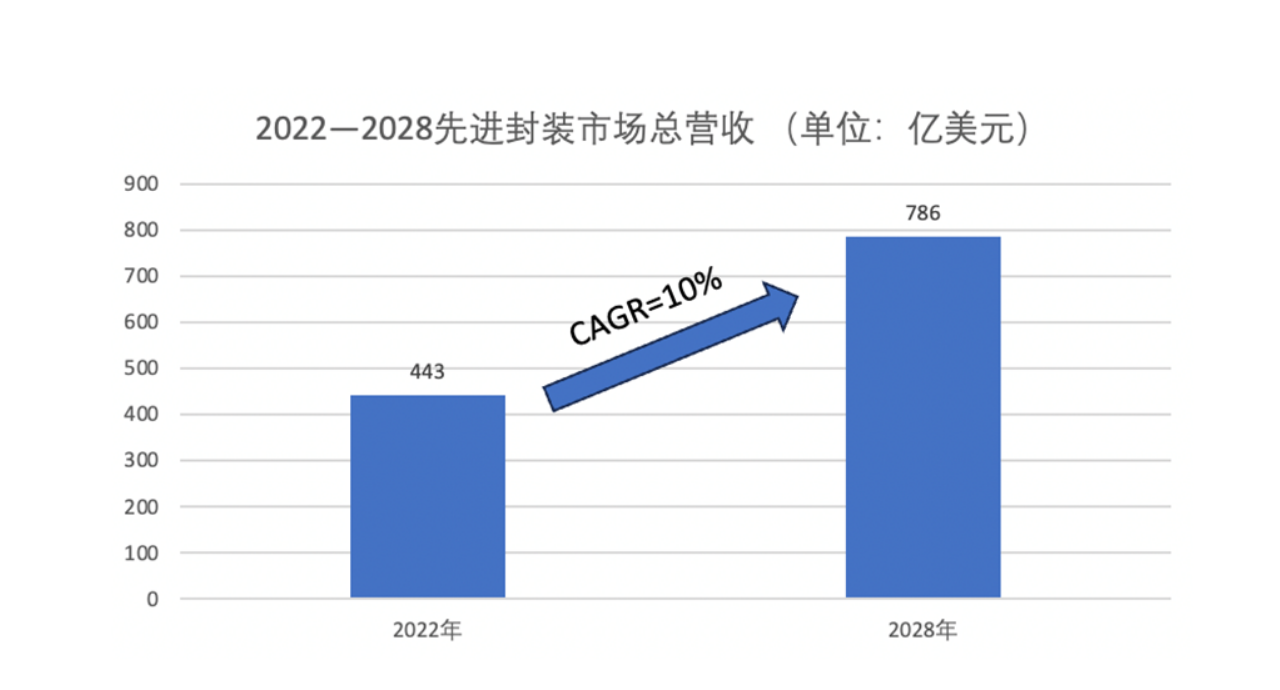

随着古板芯片制造愈发趋近于物理极限,先进封装市场增量越来越大。市场调研机构Yole数据显示,2022 年先进封装的市场总营收预计为443 亿美元,预计到 2028 年将达 786 亿美元,复合年均增添率将抵达 10%。别的,先进封装的市场比重将逐渐逾越古板封装,成为封测市场孝顺主要增量。

其次,先进封装不但市场增量越来越大,“名堂”也越来越多。现在,这个古板上属于OSAT和IDM的领域,最先涌入来自差别商业模式的玩家,包括代工厂、设计厂商、基板/PCB供应商、EMS等企业均在进入先进封装市场。例如,晶圆级封装(WLP)手艺现在主要由晶圆制造厂主导,2.5D/3D封装手艺则主要由封测企业和设计企业主导,基板/PCB供应商在面板级封装(PLP)中起到要害作用。富士康和捷普等EMS厂商也在鼎力大举研发SiP等先进封装手艺。全工业链上下游企业齐头涌入,恰恰说明晰先进封装手艺的不可或缺。
一、先进封装手艺概述
先进封装手艺的看法很广,包括了多种手艺,倒装(FlipChip),凸块(Bumping),晶圆级封装(Waferlevelpackge),2.5D封装(interposer,RDL),3D封装(TSV)等都属于先进封装手艺,这些手艺的联合使用使得芯片的性能在晶体管尺寸不改变的条件下有了显著的提升。各封测厂商也推出了自己的封装手艺平台,如台积电的InFO、CoWoS,日月光的FoCoS,Amkor的SLIM、SWIFT等。
FlipChip和Bumping是最早泛起的先进封装手艺,也是后续一系列手艺的基础。FlipChip将芯片有源区面临着基板,通过芯片上呈阵列排列的Bumping实现芯片与衬底的互连,这使得互连长度大大缩短,减小了RC延迟,有用的提高了电性能。
RDL(再漫衍层)是将Die的引脚举行重新毗连与漫衍,使连线路径重新妄想,落到我们希望的区域,同时也可以获得更高的触点密度。
Interposer (中介层)指的是焊锡球和晶粒之间导电层。它的作用是扩大毗连面,使一个毗连改线到我们想要的地方。与再漫衍层作用类似。
TSV(硅通孔)使得可以将芯片堆叠使三维空间被使用起来。差别的Die上下堆叠在一起,TSV实现上下层Die的通讯,并且TSV是上下层芯片的最短通讯路径。
无论是2.5D封装(interposer,RDL)照旧3D封装(TSV),其目的都在于缩短信号传输距离,提高信号传输速率。
先进封装是“逾越摩尔”(More than Moore)时代的一大手艺亮点。当芯片在每个工艺节点上的微缩越来越难题、也越来越腾贵之际,工程师们将多个芯片放入先进的封装中,就不必再艰辛缩小芯片了。本文将对先进封装手艺中最常见的10个术语举行简朴先容。
2.5D封装是古板2D IC封装手艺的希望,可实现更细腻的线路与空间使用。在2.5D封装中,裸晶客栈或并排安排在具有硅通孔(TSV)的中介层(interposer)顶部。其底座,即中介层,可提供芯片之间的毗连性。
2.5D封装通常用于高端ASIC、FPGA、GPU和内存立方体。将其大型FPGA划分为四个良率更高的较小芯片,并将这些芯片毗连到硅中介层。2.5D封装由此降生,并最终普遍用于高带宽内存(HBM)处置惩罚器整合。

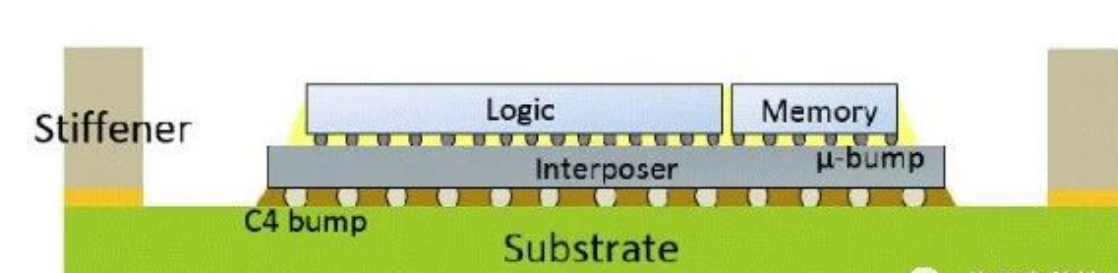

▲2.5D封装示意图
TSV手艺是2.5D和3D IC封装中的要害使能手艺,半导体工业一直使用HBM手艺生产3D IC封装的DRAM芯片。

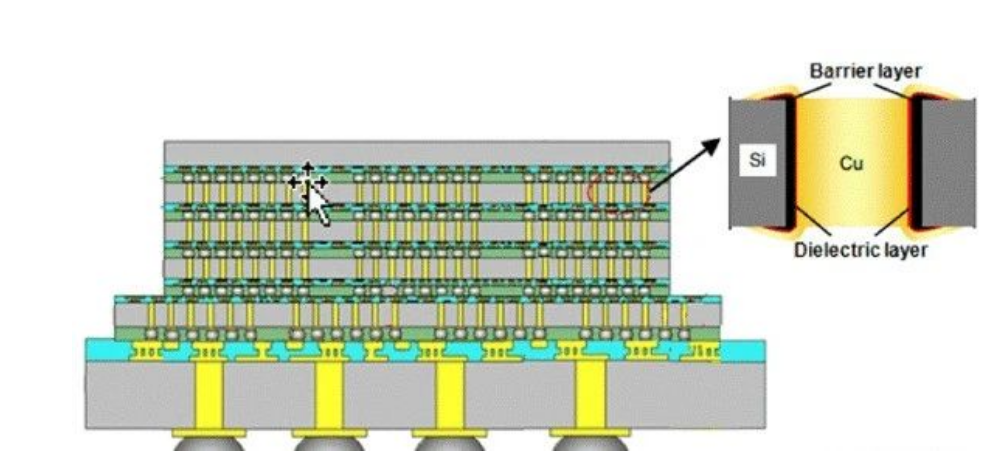

▲从3D封装的截面图可以看出,透过金属铜TSV实现了硅芯片之间的笔直互连

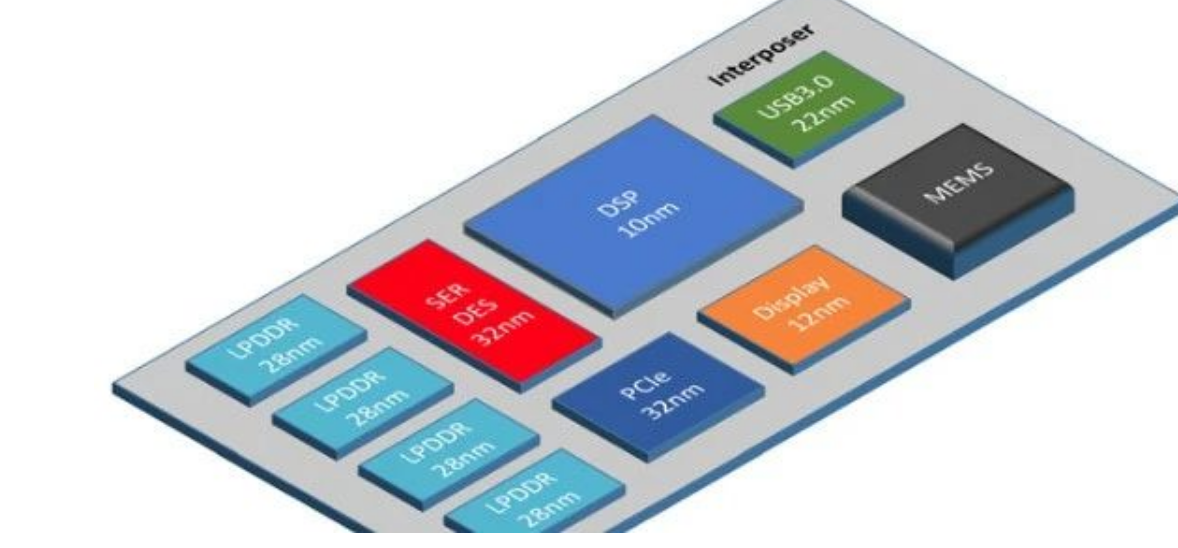

将大型SoC剖析为较小的小芯片,与单颗裸晶相比具有更高的良率和更低的本钱。Chiplet使设计职员可以充分使用种种IP,而不必思量接纳何种工艺节点,以及接纳何种手艺制造。他们可以接纳多种质料,包括硅、玻璃和层压板来制造芯片。

与其他封装类型相比,扇出手艺提供了具有更多 I/O 的小尺寸封装。

FOWLP手艺是针对晶圆级封装(WLP)的刷新,可以为硅芯片提供更多外部毗连。它将芯片嵌入环氧树脂成型质料中,然后在晶圆外貌建构高密度重漫衍层(RDL)并施加焊锡球,形成重构晶圆(reconstituted wafer)。

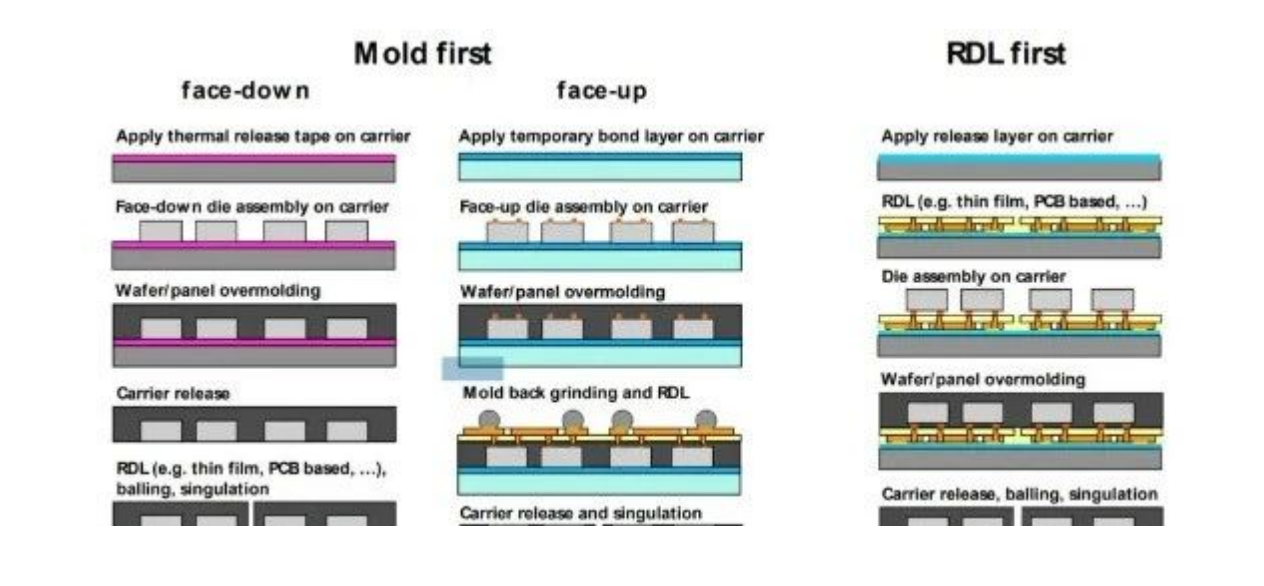

它通常先将经由处置惩罚的晶圆切成单颗裸晶,然后将裸晶疏散安排在载体结构(carrier structure)上,并填充间隙以形成重构晶圆。FOWLP在封装和应用电路板之间提供了大宗毗连,并且由于基板比裸晶要大,裸晶的间距现实上更宽松。

七、芯片封装洗濯:
尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。
水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要,一旦选定,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。
污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气,通电后爆发电化学迁徙,形成树枝状结构体,造成低电阻通路,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,尚有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、灰尘等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。
这么多污染物,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素,焊后必定保存热改性天生物,这些物质在所有污染物中的占有主导,从产品失效情形来而言,焊后剩余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁徙使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必需举行严酷的洗濯,才华包管电路板的质量。
