移动智能终端之外，未来随着智能工厂、自动驾驶，以及视频效劳的快速生长，全球数据量急剧增添，大大推动了对高性能盘算芯片的需求。而先进互补金属氧化物半导体（Complementary Metal-Oxide-Semiconductor, CMOS）制造工艺可以提高单位面积下的盘算性能和降低所需的功耗。在已往20年中，CMOS工艺履历了3次主要的手艺刷新：①2003年的应变硅手艺；②2007年的高κ金属栅手艺；③2011年的FinFET手艺。尤其是FinFET手艺的引入，使得晶体管在提供大的驱动电流的同时大大降低了关态泄电流，极大地增进了已往10多年移动时代的生长，催生了改变人们生涯方法的智能手机和智能衣着装备。进入下一个新手艺周期，高速通讯和大数据是社会生长的基础平台，而这又以先进CMOS制造手艺为基础的高性能盘算为焦点。从手艺生长来看，进入3 nm以下CMOS手艺节点后，纳米片环栅场效应晶体管（Nanosheet Gate-All-Around Field-Effect Transistor, NS-GAAFET）将替换FinFET成为全新一代的CMOS手艺架构。

一、CMOS图像传感器应用市场剖析

数据显示，全球CMOS图像传感器市场规模由2017年的139.05亿美元增添至2022年的233.66亿美元，复合年均增添率达66.0%，预计2023年将达253.13亿美元。

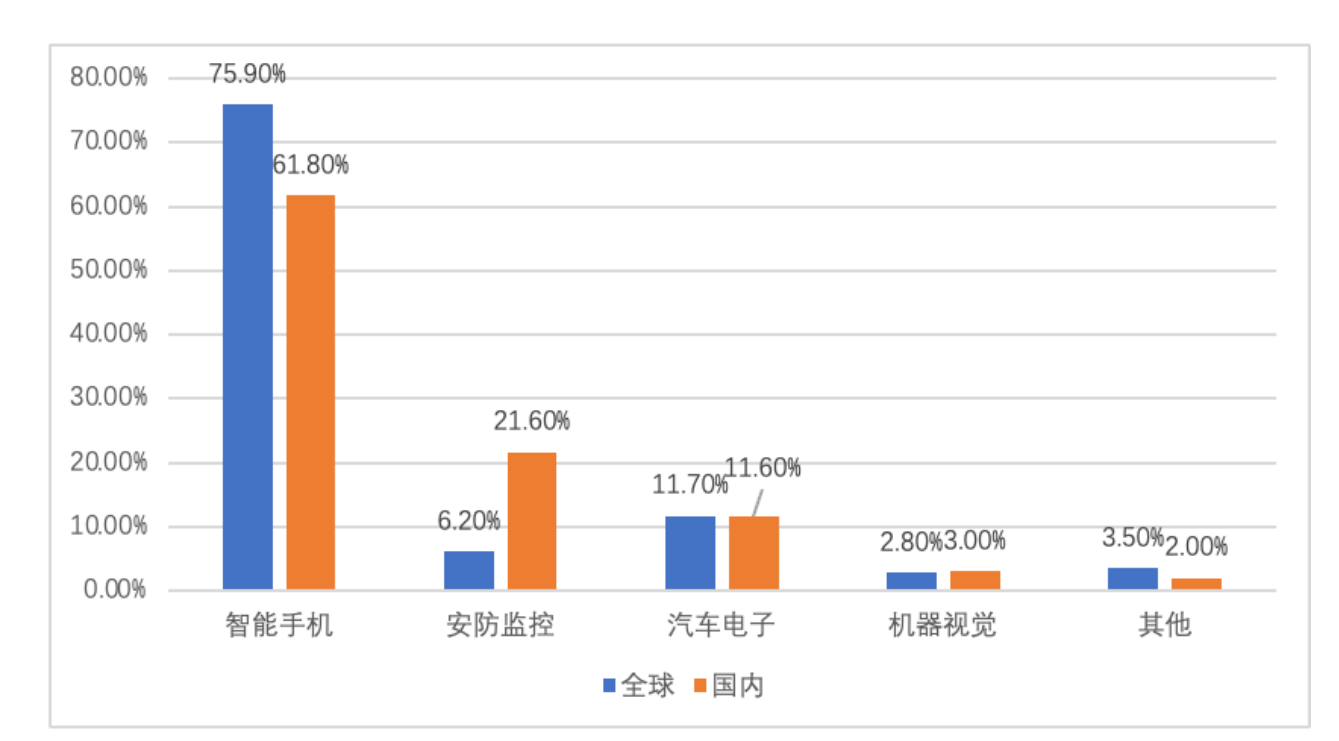

CMOS图像传感器下游应用领域主要包括智能手机、安防监控、汽车电子、消耗、工业（含机械视觉）、和医疗等其他领域。全球占比中手机占比最大为75.9%，海内市场手机占比61.82%，主要差别为安防监控市场海内占比21.6%，远超全球6.2%平均水平。汽车电子和机械视觉全球和海内占比水平较为靠近。

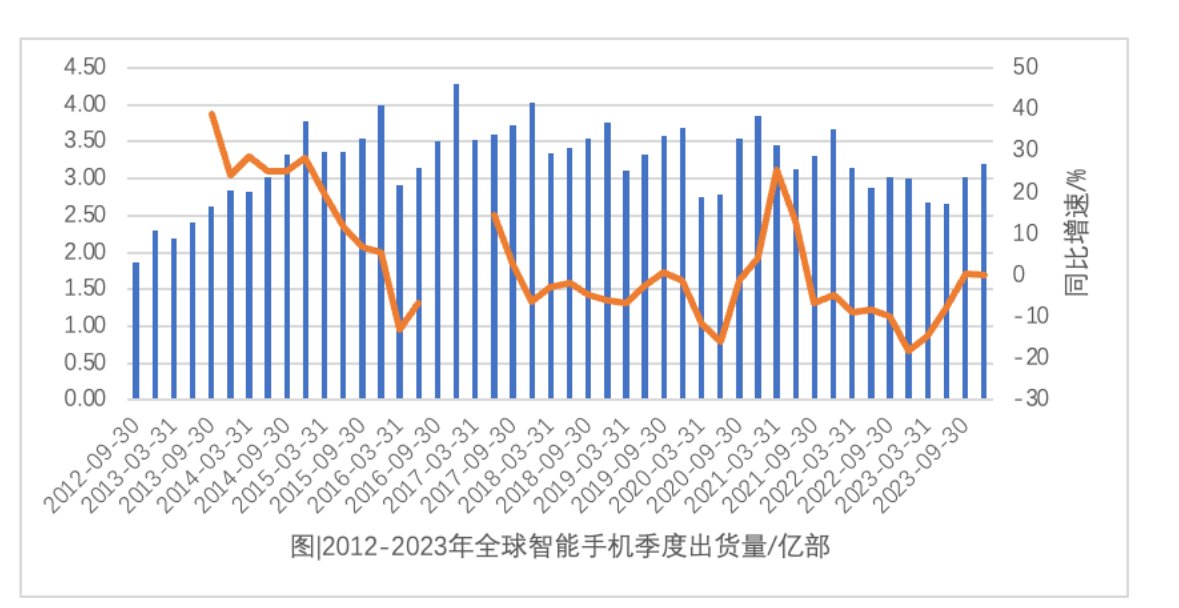

与此同时，平均单部智能手机所搭载的摄像头数目也在逐年上升，自 2015 年的 2.0 颗上升至 2019 年的 3.4 颗，年均复合增添率抵达 14.3%，以后预计将以年均 7.3%的增添率上升至 2024 年的 4.9 颗。智能手机摄像头搭载数目的增添直接发动了 CMOS 图像传感器市场需求的上升，在智能手机市场进入存量时代后，多摄趋势为 CMOS 图像传感器市场注入了强盛的生长动能，使其有望实现显著高于手机市场的增添速率。

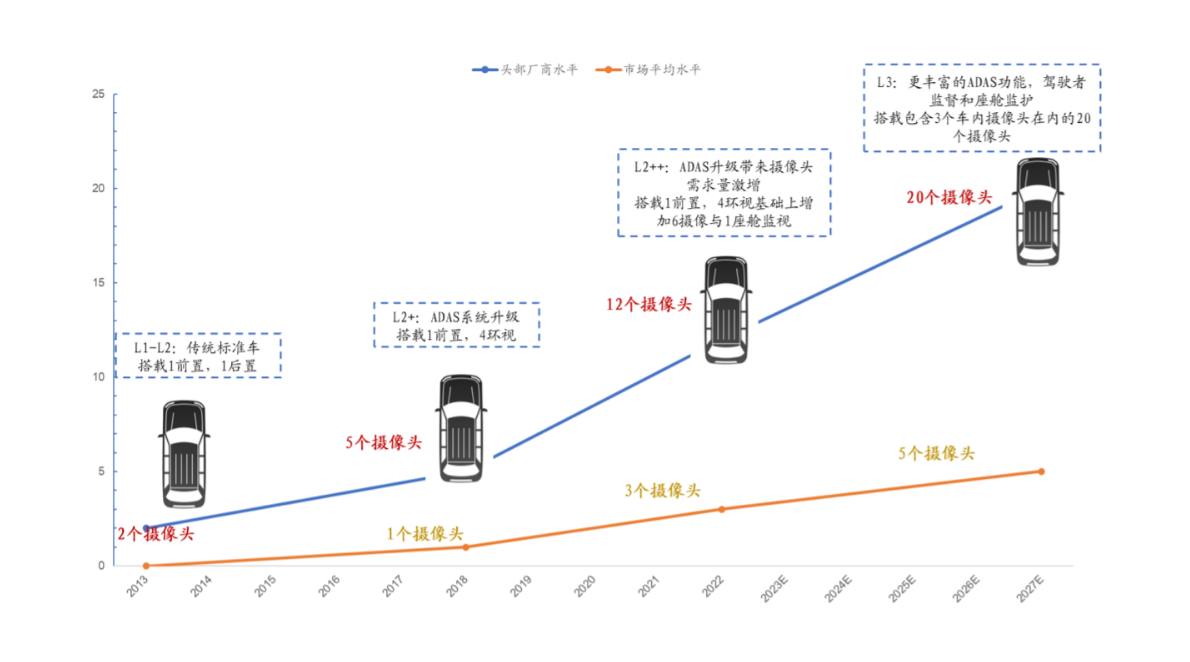

摄像头为汽车视觉感知的焦点。汽车智能驾驶系统按功效可划分为：感知系统（情形感知与定位）、决议系统（智能妄想与决议）、执行系统（控制执行）三大焦点？。在自动驾驶系统的感知层，视觉感知饰演主要角色，其他多种传感器（毫米波雷达、超声波雷达、激光雷达等）为辅助角色。视觉感知的焦点就是车载摄像头，随着自动驾驶级别的一直提高，汽车响应地需要增添车载摄像头以增强汽车的信息获取能力。

安防摄像机需要在可见光缺乏、暴晒高温以及其他种种的苛刻情形条件下坚持24小时正常事情，除通例参数抵达基本要求外，其最主要的手艺参数包括信噪比、HDR 和量子效率，同时对耗电量、极端温度条件事情性能等也有较高的要求。

二、COMS传感器芯片洗濯剂：

CMOS传感器芯片洗濯:在洗濯CMOS时,洗濯剂必需拥有较强的渗透能力和被漂洗能力,以完全扫除较小空间内的助焊剂残留物以及带走来自生产历程粘附的微尘。针对这些需求,洗濯剂应具有较低的外貌张力和较好的水溶性。以包管图形感应器上无微尘和漂洗残留,以确保摄像模组完善的图像清晰度,阻止像素等功效缺陷。

尊龙凯时科技为您提供专业的CMOS焊接后水基洗濯工艺解决计划。

COMS传感器芯片洗濯剂W3110先容:

COMS传感器芯片洗濯剂W3110是一款针对电子组装、半导体器件焊后、晶圆封装前洗濯而开发的水基洗濯剂。该产品能够有用去除多种助焊剂、锡膏焊后残留物，洗濯包括电路板组装件、引线框架、分立器件、功率？椤⒐β蔐ED、倒装芯片和CMOS上的种种助焊剂、锡膏残留物。 W3110配以喷淋和超声波洗濯工艺能抵达很是好的洗濯效果。

COMS传感器芯片洗濯剂W3110的产品特点：

1、处置惩罚铜、铝，特殊是镍等敏感质料时确保了极佳的质料兼容性，对芯片而言，不会破损其；げ。

2、能够有用扫除元器件底部细小间隙中的残留物，洗濯后焊点坚持灼烁。

3、本产品易被去离子水漂洗清洁，被洗濯件和洗濯装备上无残留，无发白征象。

4、稀释液无闪点，其配方中不含任何卤素因素且气息很淡。

5、用去离子水按一定比例稀释后不易起泡，可适用于超声、喷淋工艺。

6、浓缩液可凭证残留物的可洗濯难易水平，按差别比例举行稀释后使用。

COMS传感器芯片洗濯剂W3110的适用工艺：

水基洗濯剂W3110主要用于超声波和喷淋洗濯工艺。

COMS传感器芯片洗濯剂W3110产品应用：

W3110是针对电子组装、半导体电子器件在焊接后的助焊剂、锡膏残留物开发的一款水基洗濯剂。

工艺流程为：加液→ 上料→ 超声波/喷淋洗濯→超声/喷淋漂洗→干燥→ 下料。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
