晶圆级芯片封装的生长趋势、应用场景与晶圆级芯片封装洗濯先容

一、晶圆级芯片封装概述

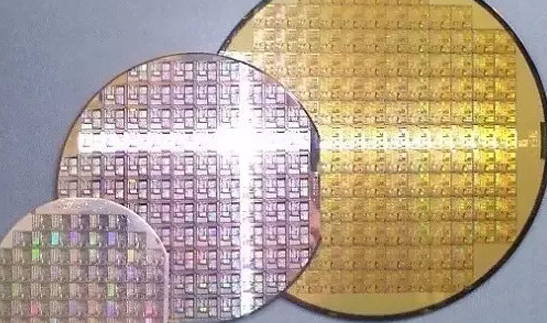

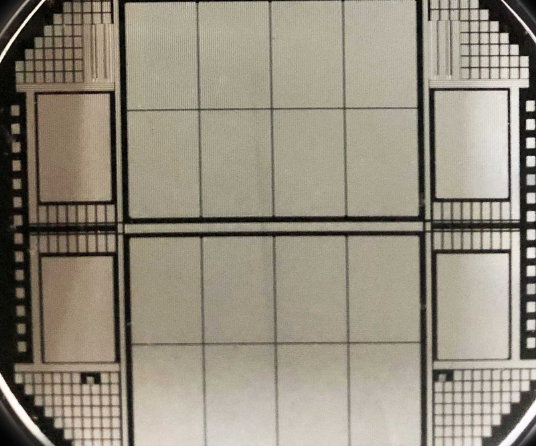

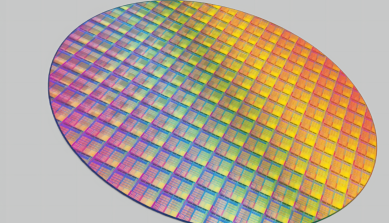

晶圆级芯片封装（Wafer Level Chip Scale Packaging，缩写 WLCSP）是一种先进的封装手艺，它在芯片制造完成后，直接对整个晶圆举行封装和测试，然后再切割成单个芯片

。这种手艺由于具有尺寸小、电性能优良、散热好、本钱低等优势，近年来获得了快速生长

。凭证市场研究，WLCSP 的市场在 2020 年抵达了 48.4 亿美元，并且预计到 2028 年将增添至 228.3 亿美元，复合年增添率为 21.4%

。

 二、WLCSP 与古板封装的较量

相比于古板的晶圆封装手艺，WLCSP 在封装尺寸、传输速率、毗连密度和生产周期等方面具有显着优势：

 1.封装尺寸：由于 WLCSP 没有引线、键合和塑胶工艺，封装尺寸险些即是芯片尺寸，这使得封装越发紧凑，适合于高密度应用

。

 2.传输速率：WLCSP 一样平常具有较短的毗连线路，因此在高频情形下体现出较高的传输速率

。

 3.毗连密度：WLCSP 可以运用数组式毗连，使得芯片和电路板之间的毗连不限制于芯片周围，从而提高了单位面积的毗连密度

。

 4.生产周期：WLCSP 的整个生产历程中的中心环节较少，因今生产效率高，周期大幅缩短

。

 5.工艺本钱：WLCSP 在硅片层面上完成封装测试，以批量化的生产方法到杀青本最小化的目的

。本钱取决于每个硅片上及格芯片的数目，随着芯片设计尺寸的减小和硅片尺寸的增大，封装成内情应镌汰

。

 三、WLCSP 的工艺流程

 WLCSP 的工艺流程包括涂覆聚合物薄膜、重布线层（RDL）、涂覆第二层聚合物薄膜、凸点下金属层（UBM）制作、植球等多个办法

。这些办法旨在；ば酒蕴枷叱ざ群秃盖蚣渚，最终实现高密度、高性能的封装产品

。

四、WLCSP 的生长趋势

 随着电子产品一直升级换代，智能手机、5G、AI 等新兴市场对封装手艺提出了更高要求

。这促使封装手艺朝着高度集成、三维、超细节距互连等偏向生长

。WLCSP 手艺能够减小芯片尺寸、布线长度和焊球间距，从而提高集成电路的集成度、处置惩罚器的速率等，降低功耗，提高可靠性

。这种手艺顺应了电子产品日益轻薄短小、低本钱的生长需求

。未来，WLCSP 手艺将继续降低本钱，提高可靠性水平，并扩大在大型 IC 方面的应用

。

 结论

 晶圆级芯片封装是一种先进的封装手艺，它在多个方面优于古板封装手艺

。随着市场需求的增添和手艺的一直前进，WLCSP 将继续在集成电路行业中施展主要作用

。

 五、晶圆级芯片封装的应用场景

晶圆级芯片封装（WLCSP）作为一种先进的封装手艺，因其具有尺寸小、电性能优良、散热好、本钱低等优势，在现代电子行业中获得了普遍的应用

。以下是凭证搜索效果总结的几种应用场景：

 1. 高性能盘算

 在高性能盘算领域，如效劳器、数据中心等，晶圆级封装手艺能够提供更小的封装尺寸、更高的集成度和更低的功耗，从而知足高性能盘算装备的紧凑化、高效率化需求

。这种手艺的应用有助于提高盘算能力，降低能源消耗，知足数据中心等应用场景的高速运算和低能耗要求

。

 2. 物联网

在物联网领域，晶圆级封装手艺适用于种种小型、低功耗的物联网装备

。由于其尺寸小、重量轻的特点，晶圆级封装可以资助实现更小巧的物联网终端，知足市场需求关于便携性和低功耗的要求

。

3. 移动通讯

在移动通讯领域，晶圆级封装手艺可以应用于手机、基站等装备

。通过对芯片举行晶圆级封装，可以实现更短的毗连线路，提高高效能要求下的性能，如高频下的体现

。别的，晶圆级封装还能镌汰中心环节，提高生产效率，降低生产本钱，这关于本钱敏感的移动通讯市场来说是很是有利的

。

4. 小型化和低价化产品

 晶圆级芯片尺寸封装（WLCSP）切合消耗电子生长的需求和趋势，如智能手机、平板电脑等

。WLCSP封装能够优化封装工业链，镌汰测试环节，降低封装本钱，并且能够实现半导体后段与前段的手艺对接，提高生产效率

。

 5. 系统级封装（SiP）

 系统级封装（SiP）是晶圆级封装手艺的一种应用，它通过将多个芯片和/或内插器封装在一起，形成了一个高度集成的系统

。这种要领常用于移动装备市场，可以做到很是紧凑以顺应空间限制，并且将所有需要的功效打包到一个结构中

。

 综上所述，晶圆级芯片封装手艺在高性能盘算、物联网、移动通讯以及追求小型化和低价化的消耗电子等领域有着普遍的应用

。随着封装手艺的一直生长，我们可以预见晶圆级芯片封装将在更多领域取得突破，推动半导体行业的进一步生长

。

 六、晶圆级芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件

。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法

。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程

。

污染物有多种，可归纳为离子型和非离子型两大类

。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效

。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶

。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象

。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量

。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持

。

推荐使用尊龙凯时科技水基洗濯剂产品

。
