芯片封装工艺流程、封装基板手艺的生长与芯片封装洗濯剂先容

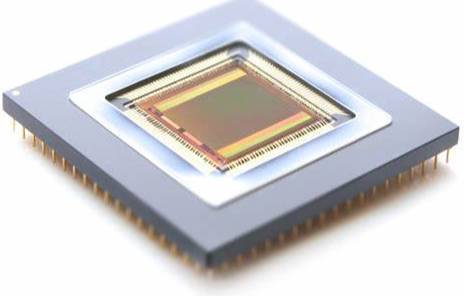

一、芯片封装工艺流程

芯片封装工艺流程是将芯片与外部引脚毗连并封装在；ね饪侵械睦
，这一历程关于确保芯片能够在种种情形下正常事情至关主要。以下是芯片封装工艺流程的详细办法：

1. 芯片切割

在芯片封装之前
，晶圆上的芯片需要被切割成单个的芯片。这个办法通常使用切割机械或激光切割来完成。

 2. 清洁

切割后的芯片需要举行清洁
，以去除切割历程中爆发的污垢和杂质。

 3. 焊接

芯片上的金线需要被毗连到封装的引脚上。这个办法通常使用焊接手艺
，如焊锡或焊金线。

4. 封装

芯片被安排在封装模具中
，然后填充封装质料
，通常是树脂。封装质料需要固化以提供；ず椭С。

 5. 测试

封装后的芯片需要举行功效测试和可靠性测试
，以确保没有制造缺陷
，并能够正常事情。

 6. 标记

封装后的芯片需要举行标记
，通常是打印芯片型号、生产日期等信息。

 7. 切脚

封装后的芯片需要举行切脚
，即去除多余的引脚
，以便于与电路板毗连。

 8. 包装

最后
，封装后的芯片需要举行包装
，通常是在载带上
，以便于运输和使用。

 以上是芯片封装的一样平常工艺流程。值得注重的是
，封装效率、引脚数等因素会影响封装的最终效果。别的
，封装手艺的生长履历了多个阶段

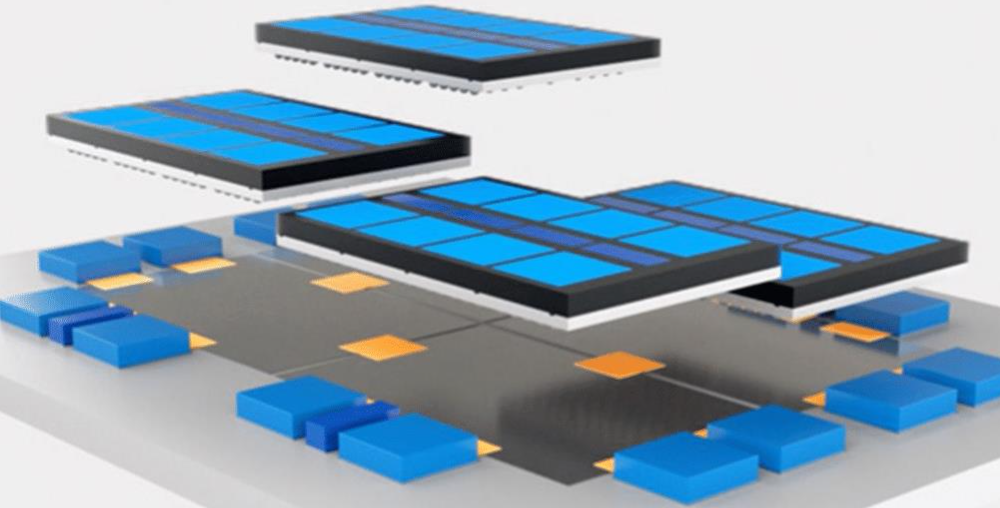

，从插孔原件时代的PTH封装到微电子封装手艺堆叠式封装时代的演变
，一直推动着半导体行业的生长。

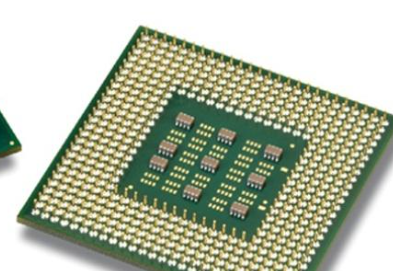

芯片封装基板质料概述

 二、芯片封装基板质料是芯片封装手艺中的要害组成部分
，它认真将芯片与外界情形隔脱离来
，；ば酒馐芡饨缜樾蔚挠跋
，并坚持芯片的性能和稳固性。封装基板质料的研究和生长关于推动芯片性能的提升具有主要意义。以下是关于芯片封装基板质料的一些详细信息。

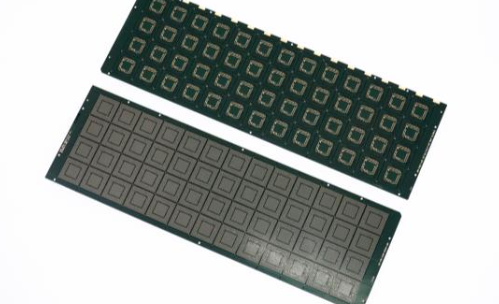

1. 封装基板质料的种类

 封装基板质料主要包括刚性基板和柔性基板两大类。刚性基板质料通常由玻璃纤维布浸渍在环氧树脂中制成
，如FR4
，而柔性基板则使用可以弯曲和折叠的质料
，如PI(聚酰亚胺)、PET(聚酯)等。

2. 封装基板质料的性能要求

 封装基板质料需要具备以下性能要求：

 - 高导热性：随着芯片功率密度的增添
，封装质料的导热性能变得越来越主要
，高导热性有助于迅速散发热量
，维持芯片的稳固运行。

- 机械强度：封装质料需要有足够的机械强度
，以遭受制造历程中的物理攻击和压力
，同时确保芯片在使用历程中的稳固性。

- 耐温性：封装质料应能在芯片运行历程中遭受高温
，以坚持稳固的电气性能和结构性能。

- 电气性能：封装质料应具有优异的电气性能
，以确保信号的稳固传输和芯片功效的正常施展。

- 封装兼容性：封装质料应与芯片、基板等其他组件兼容
，阻止在制造和使用历程中泛起不良反应。

- 环保性：随着环保意识的提高
，封装质料的环保性也成为关注的焦点
，无毒、低污染的封装质料更切合未来的生长趋势。

 3. 封装基板手艺的生长

 近年来
，封装基板手艺的生长趋势主要体现在以下几个方面：

 - 高性能化：随着芯片性能的一直提高
，对封装质料的要求也越来越高
，需要一直提高质料的导电性能、耐高温性能等。

- 绿色环保：开发低本钱、环保的封装质料是未来的生长偏向。

- 一体化集成：随着芯片功效越来越重大
，需要将差别质料集成在一起形成复合质料以知足差别的需求。

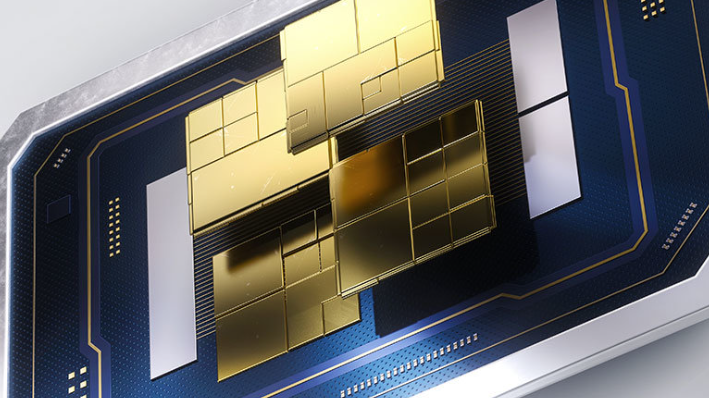

 4. 玻璃基板封装手艺

玻璃基板封装手艺是一种新兴的封装手艺
，它使用玻璃作为封装基板质料
，具有耐高温、超平整等特征。这些特征使得玻璃基板可以举行更细密的蚀刻
，提升单位面积内的电路密度
，从而资助芯片在更长时间内坚持峰值性能。然而
，玻璃基板也保存一些手艺难题
，如易碎性、与金属导线的附着力缺乏、通孔填充匀称性难以控制等问题。

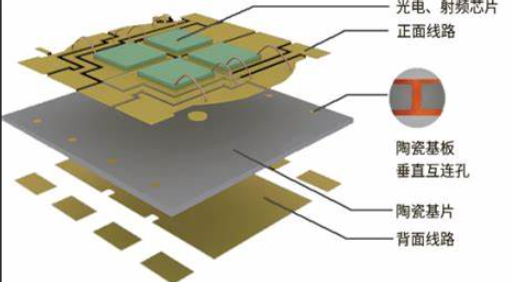

 5. 陶瓷基板封装手艺

 陶瓷基板封装手艺是另一种主要的封装手艺
，它使用的陶瓷基板质料具有优良的电绝缘性能、高导热系数、气密性好、化学性能稳固等特点。这些特征使得陶瓷基板在高可靠性、高频、耐高温、气密性好的产品中获得了普遍应用。别的
，陶瓷基板还可以与其他质料集成
，形成复合质料以知足差别的需求。

 结论

 芯片封装基板质料的选择对其性能和稳固性有着至关主要的影响。随着手艺的生长
，种种新型封装基板质料如玻璃基板和陶瓷基板正在逐步崭露头角
，这些新质料有望为芯片手艺带来革命性的突破
，并成为未来芯片生长的要害偏向之一。

 三、芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要
，一旦选定
，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种
，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气
，通电后爆发电化学迁徙
，形成树枝状结构体
，造成低电阻通路
，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层
，在PCB板表层下生长枝晶。除了离子型和非离子型污染物
，尚有粒状污染物
，例如焊料球、焊料槽内的浮点、灰尘、灰尘等
，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物
，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中
，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素
，焊后必定保存热改性天生物
，这些物质在所有污染物中的占有主导
，从产品失效情形来而言
，焊后剩余物是影响产品质量最主要的影响因素
，离子型残留物易引起电迁徙使绝缘电阻下降
，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大
，严重者导致开路失效
，因此焊后必需举行严酷的洗濯
，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺
，知足芯片封装工艺制程洗濯的高难度手艺要求
，突破外洋厂商在行业中的垄断职位
，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
