BGA芯片封装手艺的应用场景与BGA球焊膏洗濯先容

 一、BGA芯片封装手艺概述

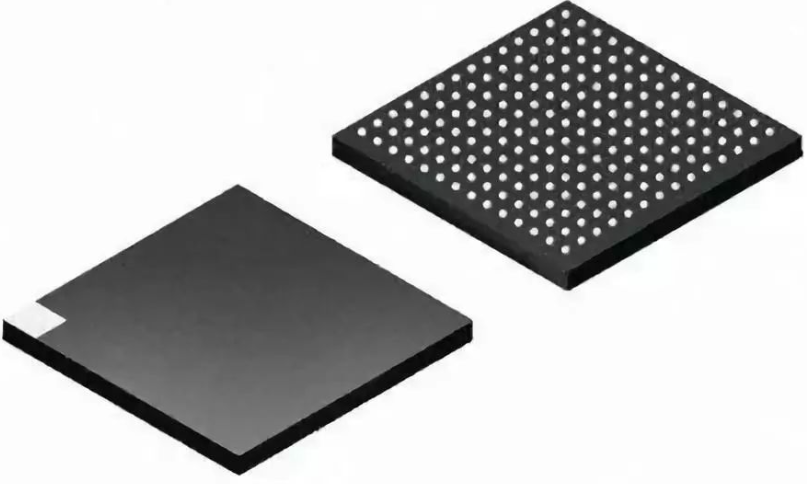

 BGA芯片封装手艺，全称为Ball Grid Array，是一种高密度外貌装配封装手艺。在封装的底部，引脚都成球状并排列成一个类似于格子的图案，因此得名BGA。这种封装手艺的主要特点是有用镌汰工艺尺寸和芯片面积，同时坚持优异的性能和可信度。

二、BGA芯片封装手艺的特点

 1. 高密度封装：BGA封装能够显著提高封装密度，这关于大规；虺蠊婺＜傻缏罚MMIC）来说是很是主要的。封装密度的提高有助于减小电路板的面积，使得电子产品越发紧凑和轻盈。

 2. 优良的电性能：BGA封装手艺的信号传输延迟小，顺应频率可以提高很大。这使得它在需要高速运行的应用中体现精彩。

 3. 可靠性高：BGA封装手艺的组装可以接纳共面焊接，这大大提高了封装的可靠性。别的，BGA封装手艺还能有用地防护自己元件的引线，以防氧化，延伸元件的使用寿命。

 4. 特殊尺寸设计：BGA封装手艺可以凭证详细的应用需求设计特殊尺寸，实现越发紧凑的芯片结构。

 三、BGA芯片封装手艺的工艺流程

BGA封装工艺流程主要包括以下几个办法：

 1. 基板制备：首先制备PBGA基板，在BT树脂/玻璃芯板的两面层压极薄的铜箔，然后举行钻孔和通孔金属化。接着用通例的PCB加3232艺在基板的两面制作出图形，如导带、电极、及装置焊料球的焊区阵列。

 2. 芯片粘结：接纳充银环氧树脂粘结剂（导电胶）将IC芯片粘结在镀有Ni-Au薄层的基板上。

 3. 引线键合：粘结固化后用金丝球焊机将IC芯片上的焊区与基板上的镀Ni-Au的焊区以金线相连。

 4. 模塑封装：用石英粉的环氧树脂模塑举行模塑包封，以；ば酒⒑附酉呒昂概獭

 5. 回流焊：固化之后，使用特设设计的吸拾工具（焊球自动拾放机）将浸有焊剂熔点为183℃、直径为30mil（0.75mm）的焊料球Sn62Pb36Ag2,或者Sn63Pb37安排在焊盘上，在古板的回流焊炉内在N2气氛下举行回流焊接（最高加工温度不凌驾230℃），焊球与镀Ni-Au的基板焊区焊接。

6. 装配焊球：有两种要领，“球在上”和“球在下”。无论哪种要领，都是将焊料球安排在焊盘上，然后通过回流焊使焊料球与基板焊区焊接在一起。

 7. 最终检查与测试：BGA封装完成后，需要举行最终检查和测试，以确保封装的质量，并检查接触印制电路板上的焊点是否完善。

 四、BGA芯片封装手艺的应用场景

 BGA封装手艺普遍应用于种种电子产品中，尤其是在主板控制芯片组、内存条等产品中。它可以使得内存容量在体积稳固的情形下提高两到三倍。随着电子产品的一直生长，BGA封装手艺的优势使其在未来生长远景辽阔。

 综上所述，BGA芯片封装手艺是一种先进的封装手艺，它在提高封装密度、优化电性能、增强可靠性和实现特殊尺寸设计等方面具有显著的优势。随着电子行业的生长，BGA封装手艺的应用将会越来越普遍。

 五、BGA球焊膏

BGA球焊膏是用来在BGA（Ball Grid Array）芯片封装历程中举行焊接的一种质料。它主要由焊料、助焊剂和填充剂等组成，具有优异的可焊性和黏附性，能够确保BGA芯片与电路板之间的毗连可靠、稳固。

在BGA封装历程中，BGA球焊膏被应用于BGA芯片的焊球上，通过回流焊接工艺使得BGA芯片与电路板实现电气和机械毗连。BGA球焊膏的选择和使用直接影响到BGA封装的质量和可靠性，因此在封装历程中需要严酷控制其性能和使用要领。

 现在市场上有多种品牌的BGA球焊膏可供选择，差别的BGA球焊膏可能有差别的因素和性能特点，用户需要凭证自己的需求和封装条件来选择合适的BGA球焊膏。同时，在使用BGA球焊膏时需要注重控制温度、时间和焊接压力等因素，以阻止对BGA芯片和电路板造成损伤。

 总之，BGA球焊膏是BGA封装历程中不可或缺的一种质料，其选择和使用需要仔细思量和控制，以确保BGA封装的质量和可靠性。

六、BGA芯片封装洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
