一、FlipChip封装手艺概述

 FlipChip封装手艺，也称为倒装芯片封装手艺，是一种先进的集成电路封装手艺。在这种手艺中，芯片被直接翻转并装置在封装基板上，然后使用细小的焊点或导电胶水举行毗连。这种手艺相比古板的封装手艺，具有尺寸更小、电性能更好、散热更佳、抗攻击性强以及本钱更低等优点。

二、FlipChip封装手艺的优点和弱点

 优点：

1. 尺寸紧凑：FlipChip封装手艺可以使电子产品的小型化和轻量化得以实现，显著减小电子产品的尺寸和厚度。

2. 电性能优良：由于芯片直接与封装基板接触，信号传输距离缩短，从而镌汰了电阻、电感等不良影响，提高了芯片的电性能。

3. 散热效率高：散热问题在FlipChip封装手艺中获得了缓解，由于芯片直接与封装基板接触，有利于提高芯片的稳固性和可靠性。

4. 抗攻击性强：芯片与封装基板细密连系，提高了抗攻击性，这关于移动装备和工业应用等领域具有主要意义。

5. 本钱较低：FlipChip封装手艺可以简化封装流程，镌汰所需质料和装备，降低生产本钱。

 弱点：

1. 设计难度大：在接纳FlipChip封装手艺时，需要在设计阶段思量封装结构和毗连方法，这增添了设计重大性和挑战性。

2. 毗连方法要求准确：芯片和封装基板之间的毗连方法需要准确控制，以确？煽啃院臀裙绦。

3. 本钱较高：虽然总体本钱可能降低，但在生产历程中可能需要更高级别的装备和手艺，导致本钱增添，尤其是在规模较小的生产批量情形下。

4. 散热治理挑战：由于倒装芯片的背面无法自由散热，需要接纳特另外散热步伐来维持芯片温度稳固，不然可能会导致过热问题。

5. 机械懦弱性：芯片直接袒露在外，容易受到机械应力和物理损伤的影响，可能导致芯片可靠性和寿命下降。

 三、FlipChip封装手艺的生长历程

FlipChip封装手艺起源于20世纪60年月的IBM公司，其时IBM公司在芯片上制作凸点的倒装芯片焊接工艺。随着手艺的生长，一些半导体公司对C4手艺举行了优化升级，例如Fairchild公司研制了Al凸点，Amelco公司研制了Au凸点手艺。半导体封装手艺也从QFP封装工艺生长到BGA封装，再到最新的CSP封装。

四、FlipChip封装手艺的应用领域

FlipChip封装手艺在高端电子产品中获得了普遍的应用，如大规模集成电路、超大规模集成电路、微波电路、光电子电路以及汽车电子等。这些应用领域的需求增进了FlipChip封装手艺的一直前进和立异。

五、FlipChip封装手艺的事情流程

FlipChip封装工艺主要包括以下几个办法：

1. 检测和排序：对芯片举行检测和分类，确保质量。

2. 粘合：将导电胶或焊球粘合在芯片的IC触点上。

3. 倒装：通过翻转装备将芯片倒装到PCB基板上，使芯片触点与基板相对接触。

4. 焊接：通过热压或热冷却等方法，将芯片触点与基板金属线束焊接毗连。

5. 封装：使用树脂或其他封装质料封装整个芯片，以；て涿馐芡獠壳樾蔚挠跋。

6. 测试：对封装后的芯片举行功效测试，确保其正常事情。

 结论

 FlipChip封装手艺作为一种先进的集成电路封装手艺，虽然面临一些挑战，如设计难度、毗连方法的要求、本钱问题以及散热治理和机械懦弱性等，但它在缩小产品尺寸、提高电性能、增强散热能力以及降低本钱等方面显示出了显着的优势。随着科技的一直生长，FlipChip封装手艺将继续在电子手艺领域施展主要作用，并在更多领域获得普遍应用。

 六、关于Flipchip封装用的锡膏类型，我们需要思量以下几个方面：

 1. 锡膏的基本看法与特征

 锡膏是由焊料合金粉末与助焊剂/载系一切凭证一定比例匀称混淆而成的浆状固体。其粘度具有流变特征，即在剪切力作用下粘度减小以利于印刷，而印刷之后粘度恢复，从而在再流焊之前起到牢靠电子元器件的作用。在再流焊历程中焊料合金粉末熔化， 在助焊剂去除氧化膜的辅助作用下润湿电子元器件外引线端和印刷电路板焊盘金属外貌并爆发反应，最终形成二者之间的机械毗连和电毗连。

 2. Flipchip封装的特征

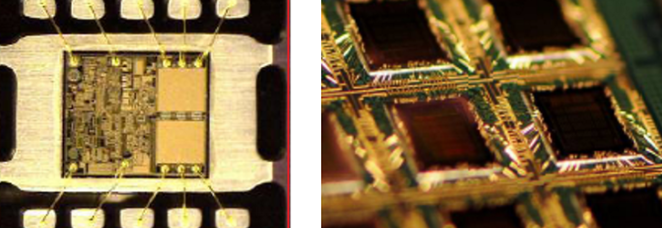

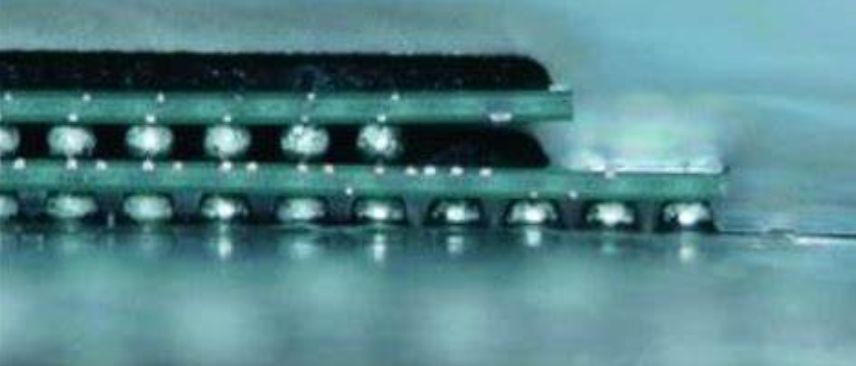

 Flipchip封装是芯片封装手艺的一种，该封装手艺主要区别于wirebonding打线的互连方法。倒装封装是将裸芯片长出凸块（bump），然后将裸芯片翻转过来使凸块与基板直接毗连而得名。Flipchip封装形式的芯片结构和I/O端（锡球）偏向朝下，由于I/O引出端漫衍于整个芯片外貌，故在封装密度和处置惩罚速率上获得很洪流平的提升（可抵达3000个/cm2），特殊是它可以接纳类似SMT手艺的手段举行封装，是现在高密度集成封装的主要形式，主要应用于高性能的CPU、GPU、FPGA、DSP等器件中。

 3. 锡膏的选择原则

 在选择锡膏时，需要凭证焊料合金种类、洗濯方法及有无、活性剂种类以及涂敷方法等因素举行选择。例如，凭证焊料合金种类，可以分为含铅锡膏与无铅锡膏；凭证洗濯方法及有无，可以分为松香基锡膏、水溶性锡膏与免洗濯锡膏；凭证活性剂种类，可以分为纯松香基锡膏、中等活性松香基锡膏、高活性松香基锡膏与有机物基锡膏；凭证涂敷方法，可以分为范本印刷用锡膏、丝网印刷用锡膏与滴注用锡膏。

 4. Flipchip封装用的锡膏类型

 凭证上述剖析，我们可以得出结论：Flipchip封装用的锡膏类型应该是一种能够知足其特殊要求的锡膏。详细来说，这种锡膏应该具有以下特点：

- 高导热、导电功效：为了知足Flipchip封装的导热和导电需求，锡膏中的合金粉末应该具有高的导热系数和导电系数。

- 触变性好：为了确保Flipchip封装历程中的稳固性，锡膏应该具有优异的触变性。

- 低粘度：为了顺应Flipchip封装的高密度要求，锡膏的粘度应该较低。

- 残留物少：为了确保Flipchip封装后的LED底座在长时间内的稳固性和可靠性，锡膏应该具有较少的残留物。

- 适用于LED芯片的正装工艺及倒装工艺的焊接：为了知足Flipchip封装在LED芯片焊接中的应用需求，锡膏应该能够适用于正装工艺及倒装工艺的焊接。

综上所述，Flipchip封装用的锡膏类型应该是具有高导热、导电功效、优异触变性、低粘度以及少残留物等特点的锡膏，同时还需要能够适用于LED芯片的正装工艺及倒装工艺的焊接。详细的锡膏类型可能会因厂家和应用需求的差别而有所差别。

七、Flipchip芯片封装焊后锡膏残留物洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
