硅光子芯片封装手艺的类型主要应用与硅光子芯片封装洗濯先容

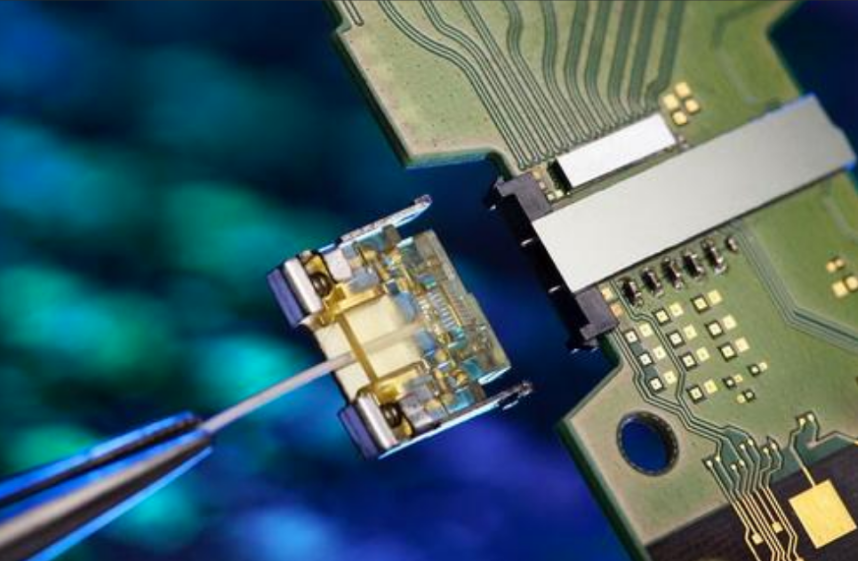

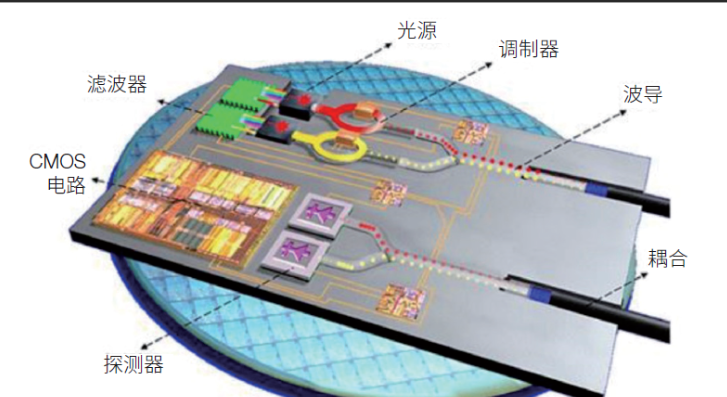

 一、硅光子芯片封装手艺概述

 硅光子芯片封装手艺是一种;す韫庾有酒阅 ,提高芯片可靠性和稳固性的手艺。它通过将光子器件与电子器件集成在统一芯片上来实现光电信号的相互转换和处置惩罚。硅光子芯片封装手艺的生长趋势是向更小、更轻、更薄的偏向生长 ,以知足种种应用场景的需求。同时 ,封装手艺也在一直提高芯片的集成度和性能 ,以知足更高的传输速率和更大的数据容量的需求。


二、硅光子芯片封装手艺的类型

 硅光子芯片封装手艺主要有三种类型:芯片级封装、 ?榧斗庾昂拖低臣斗庾。芯片级封装是将硅光子芯片直接与电路板或其他芯片举行毗连 ,具有低本钱、小体积等优点。 ?榧斗庾笆墙喔龉韫庾有酒推渌骷集成在一个 ?橹 ,提高整体性能和可靠性。系统级封装则是将整个系统所需的光电子器件和电路集成在一个封装中 ,实现更高级别的集成和性能优化。


三、硅光子芯片封装的制造工艺

 硅光子芯片封装的制造工艺主要包括晶圆制备、芯片贴装、互联、测试等环节。晶圆制备是制造硅光子芯片的基础 ,需要接纳先进的半导体制造工艺和手艺。芯片贴装是将硅光子芯片贴装到封装基板或电路板上的历程 ,需要包管瞄准精度和贴装强度;チ墙酒肫渌骷或电路板举行毗连的历程 ,需要接纳合适的互联手艺和质料。测试是包管封装质量和可靠性的主要环节 ,需要对封装后的芯片举行功效和性能测试。


四、硅光子芯片手艺的应用领域

硅光子芯片手艺的应用领域很是普遍 ,主要包括以下几个方面:

·         数据中央和超等盘算机:硅光子芯片可用于准确调理光链路的折射偏向 ,实现光链路之间的信号切换与双向撒播 ,提高运算系统的整体性能及稳固性 ,同时降低系统本钱与功耗。已经在数据中央的超等盘算机中安排使用 ,资助客户构建领先的AI算力基础设施1。

·         光通讯和光互联:硅光子芯片手艺适用于光通讯、光互联和光盘算 ,以知足5G与物联网时代一直增添的通讯与传输需求2。

·         智能驾驶:硅光子芯片的高度集成性和电光效应相位调谐能力使其很是适合在车载激光雷达上取代古板芯片得以应用。现在有多个团队推出基于硅光的车载激光雷达产品6。

·         量子通讯:硅光子芯片最善于的领域是制造纠缠态的光子并对其使用控制 ,北大团队在2018年3月在Science上揭晓了基于硅光的量子纠缠芯片的设计6。

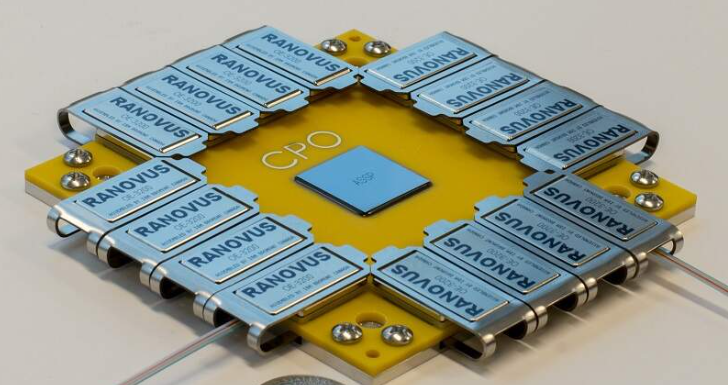

 五、硅光子与CPO共封装手艺

 硅光子与CPO(Co-Packaged Optics)共封装手艺是指将硅光子 ?楹虲MOS芯片用高级封装的形式(例如2.5D或者3D封装)集成在一起 ,从而在本钱、功耗和尺寸上都进一步提升数据中央应用中的光互连手艺。这种手艺可以解决古板手艺中功耗高、尺寸大、本钱高的问题 ,通过配合封装大幅度缩短电毗连 ,功耗获得大幅降低。


六、硅光子芯片封装手艺的未来生长

 随着手艺的一直生长 ,硅光子芯片封装手艺将有更辽阔的应用远景。未来的硅光子主要手艺演进将集中在更高集成度 ,以及和CMOS芯片的封装上面 ,而先进的硅光子制造工艺以及封装手艺将会成为硅光子手艺演进的焦点手艺支持。

 七、硅光子芯片封装洗濯:

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ,一旦选定 ,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种 ,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气 ,通电后爆发电化学迁徙 ,形成树枝状结构体 ,造成低电阻通路 ,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层 ,在PCB板表层下生长枝晶。除了离子型和非离子型污染物 ,尚有粒状污染物 ,例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物 ,究竟哪些才是最备受关注的呢 ?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ,焊后一定保存热改性天生物 ,这些物质在所有污染物中的占有主导 ,从产品失效情形来而言 ,焊后剩余物是影响产品质量最主要的影响因素 ,离子型残留物易引起电迁徙使绝缘电阻下降 ,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ,严重者导致开路失效 ,因此焊后必需举行严酷的洗濯 ,才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺 ,知足芯片封装工艺制程洗濯的高难度手艺要求 ,突破外洋厂商在行业中的垄断职位 ,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

 结论

 芯片玻璃穿孔手艺是一种先进的封装手艺 ,它通过在玻璃晶圆上打孔并填充金属来实现电路单位的笔直互联。这项手艺在半导体芯片3D先进封装、射频芯片封装、MEMS传感器封装等领域具有普遍的应用远景 ,并且在中国的芯片工业中取得了主要的手艺突破。随着5G、6G等高频芯片的生长 ,这种手艺的主要性将进一步增强。
