一、光子芯片

光子芯片是一种使用光波作为信息载体的新型芯片，它具有低功耗、高带宽、低时延的特点。然而，现有的光子芯片在效率、功效性和本钱上仍保存一些挑战。近年来，我国科学家在高性能光子芯片领域取得了突破性希望，乐成开发出了可批量制造的新型光子芯片质料——钽酸锂。

二、钽酸锂光子芯片

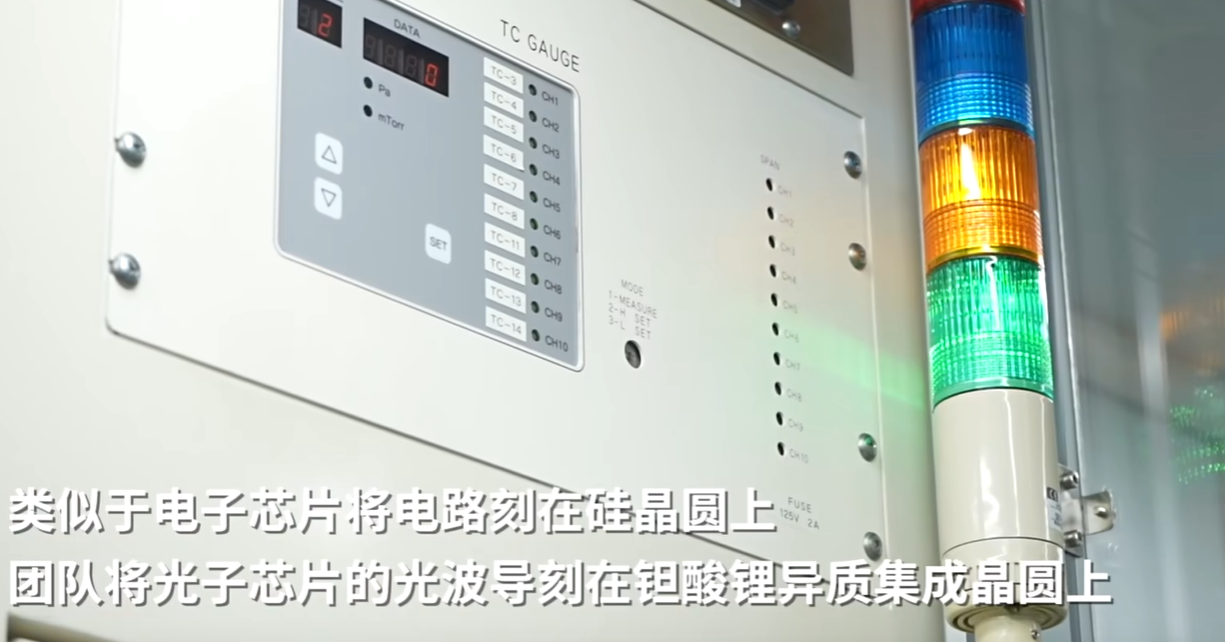

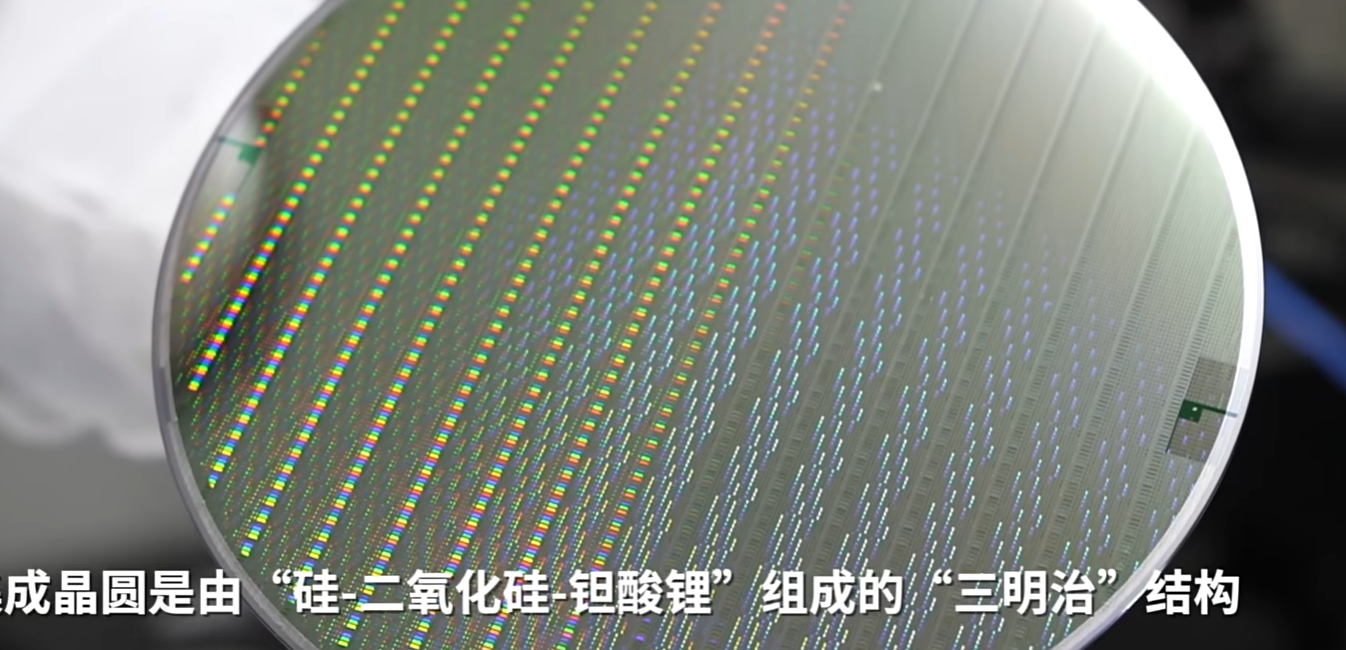

钽酸锂光子芯片是在钽酸锂异质集成晶圆上制作而成的，这种晶圆由硅-二氧化硅-钽酸锂组成，其中最上层是一层高质量的单晶钽酸锂薄膜。研究职员使用了一种名为“万能离子刀”的异质集成手艺，通过注入离子的方法制备出钽酸锂薄膜异质晶圆。这种晶圆的制备工艺与绝缘体上的硅越发靠近，因此可以实现低本钱和规；圃。

钽酸锂光子芯片的优点在于其极低的光学消耗、高效的电光转换效率，以及奇异的孤子光学频率梳爆发能力。这些特征使得钽酸锂光子芯片在通讯领域有着重大的潜力，有望解决速率、功耗、频率和带宽四大瓶颈问题，并在低温量子、光盘算、光通讯等领域催生革命性手艺。

别的，相比其他潜在的光子芯片质料如铌酸锂，钽酸锂具有更宽的透明窗口、更强的电光调制、更弱的双折射以及更强的抗光折变特征。这些先天的质料优势极大地扩展了钽酸锂平台的光学设计自由度。

三、批量制造与应用远景

我国科学家不但实现了钽酸锂光子芯片的研发，还乐成实现了批量制造。中国科学院上海微系统与信息手艺研究所科研团队孵化的上海新硅聚合半导体有限公司已经具备了薄膜钽酸锂异质晶圆的量产能力，并开发出了8英寸异质集成钽酸锂质料手艺。这为更大规模的国产光学和射频芯片的生长涤讪了焦点质料基础。

钽酸锂光子芯片的应用远景十分辽阔。它可以应用于激光雷达、细密丈量等领域，连系其电光可调谐性子，有望在这些领域实现立异应用。

总的来说，我国在高性能光子芯片领域取得了显著的前进，特殊是在钽酸锂光子芯片的研发和批量制造方面。这一手艺的生长不但推动了海内芯片工业的前进，也为全球通讯领域的生长带来了新的可能性。

四、光子芯片的应用领域

光子芯片是一种使用光波作为信息载体的新型芯片，它具有低功耗、高带宽、低时延等优点，在多个领域都具有辽阔的应用远景。以下是凭证搜索效果得出的一些光子芯片的主要应用领域：

1. 通讯领域

光子芯片有望为通讯领域突破速率、功耗、频率和带宽四大瓶颈问题提供解决计划。在光通讯领域，光子芯片可以实现更小体积、更宽带宽的光通讯系统，从而提高数据传输的速率和效率。别的，光子芯片还可以用于电子信息对抗、武器装备研究、大数据处置惩罚和生命科学探索等领域。

2. 低温量子领域

钽酸锂光子芯片展现出极低光学消耗、高效电光转换等特征，这些特征有可能催生革命性的手艺，在低温量子领域获得应用。

3. 光盘算领域

光子芯片在光盘算领域的应用主要体现在其高速并行和低功耗的优势上。相比于电子芯片，光子芯片的盘算速率及传输速率是电子芯片的1000倍，而功耗仅为电子芯片的九万分之一。这使得光子芯片在处置惩罚大宗信息和低能耗方面具有显著优势。

4. 激光雷达和细密丈量领域

基于钽酸锂光子芯片，研究团队首次在X切型电光平台中乐成爆发了孤子光学频率梳，连系其电光可调谐性子，有望在激光雷达、细密丈量等方面实现应用。

5. 数据中心和微波光子领域

光子芯片可以用于数据中心的大数据处置惩罚需求，同时也适用于微波光子领域。在数据中心中，光子芯片可以提高数据处置惩罚的能力和高速稳固运行的水平。而在微波光子领域，光子芯片可以资助开发更先进的手艺和产品。

6. 医疗检测领域

中科鑫通微电子手艺(北京)有限公司总裁隋军体现，公司现在正准备建设海内首条“多质料、跨尺寸”光子芯片生产线，将于2023年在北京建设完成，能知足通讯、数据中心、激光雷达、微波光子、医疗检测等领域的市场需求。这批注光子芯片在医疗检测领域也有着普遍的应用潜力。

综上所述，光子芯片在通讯、低温量子、光盘算、激光雷达、细密丈量、数据中心、微波光子和医疗检测等多个领域都有普遍的应用远景。随着手艺的一直前进和立异，光子芯片的应用领域还将进一步扩大。
