一、水下光通讯芯片的研发希望

水下光通讯芯片的研发是水下光通讯手艺的主要组成部分
。凭证现有的搜索效果，我们可以看到海内在水下光通讯手艺的研究和开发上已经取得了显著的效果
。以下是关于水下光通讯芯片的一些相关信息：

1.生长配景和优势

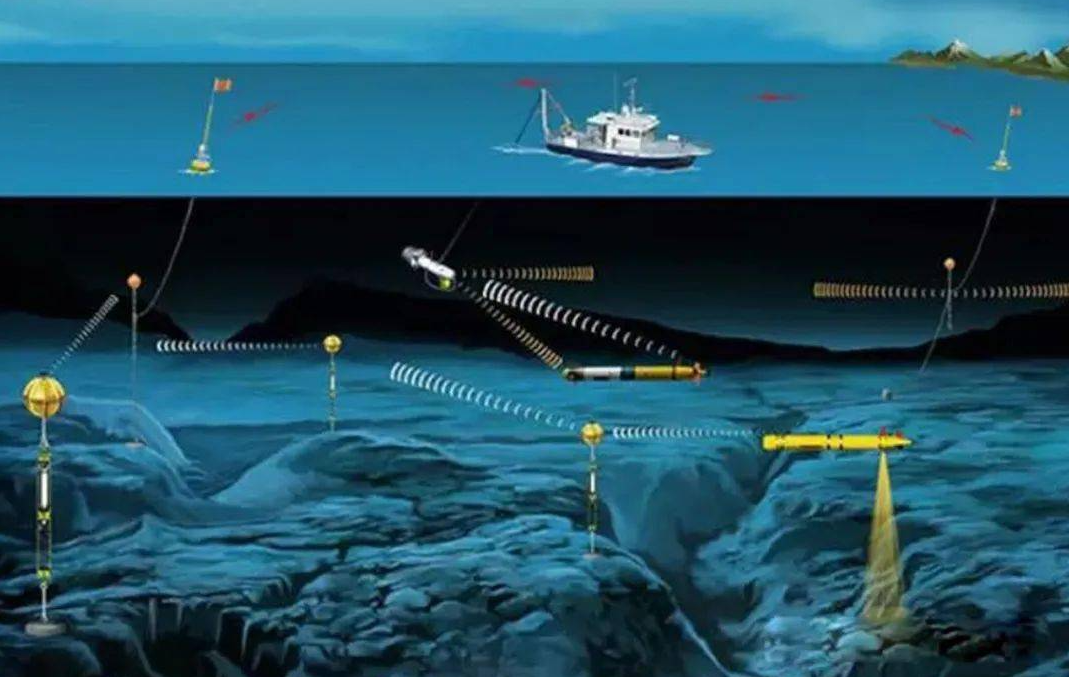

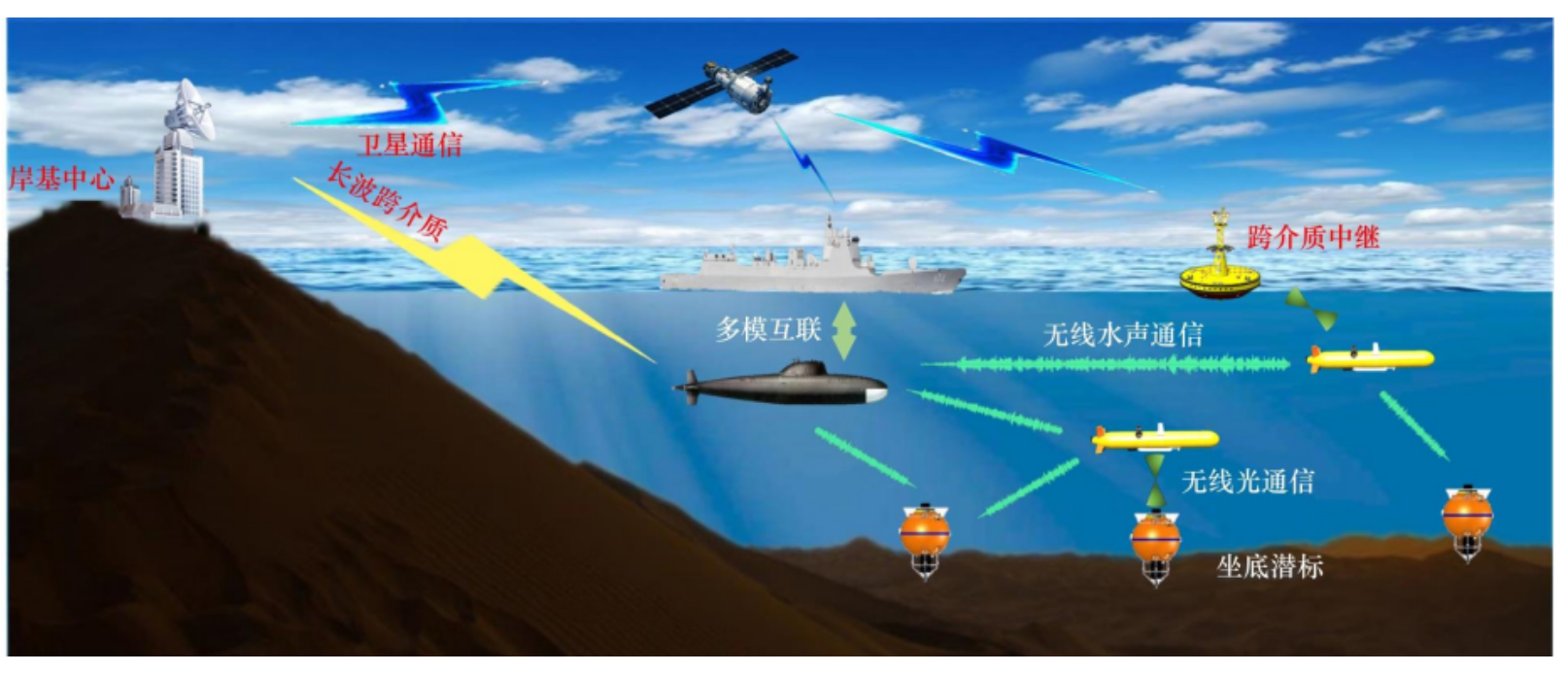

水下无线光通讯（UWOC）是一种新兴的通讯手艺，它使用光波在水下情形中传输数据，具有带宽高、速率快、容量大、抗滋扰能力强、保密性好等优点
。与古板的水下通讯手艺相比，如声波通讯和水下电磁波通讯，UWOC具有显着的优越性
。声波通讯的速率较低，延迟大，清静性较差，而水下电磁波通讯在水中的衰减严重，传输距离有限
。相比之下，UWOC能够实现高速远距离通讯，更适合于高实时性、带宽麋集型的水下作业场景
。

2.手艺立异和突破

在水下光通讯芯片的研发方面，海内的研究团队已经取得了一些主要的手艺立异和突破
。例如，大连理工大学自主研发的“智能水下光通讯系统”项目，首次将圆偏振光引入水下可见光通讯系统的设计中，建设了基于圆偏振光的双信道通讯系统，有用地解决了动态情形光滋扰和水下装备定位等问题
。别的，尚有一些研究关注于提高光通讯系统的鲁棒性和传输效率
。例如，一种高鲁棒性的基于FPGA和大功率LED阵列的小型化水下无线光通讯系统，设计了一种基于3mm大孔径APD的自动增益控制放大和FPGA解调与信号处置惩罚的光吸收机，可以应对水下重大因素造成光强度的闪灼或波动，降低了光通讯系统瞄准的严苛要求
。

3.应用场景和远景

水下光通讯手艺有着普遍的应用远景
。它可以用于能源开采、水利工程巡检、水下养殖、转达奥运火炬、斗争者号深海探索等多个领域
。通过使用高速短波激光或水下LED蓝绿光举行水下无线通讯，水下光通讯手艺能够填补古板水下通讯方法的缺乏，填补海内水下无线光通讯商用市场空缺，并且面向水下装备制造商、海洋效劳公司、军工国防等领域
。

二、水下光通讯芯片手艺生长趋势

1.手艺前进与市场需求

水下光通讯芯片是光通讯装备中的焦点元件，其性能直接影响到光通讯装备的传输速率、可靠性及稳固性
。近年来，我国在光通讯芯片领域的手艺水平一直提升，尤其是在硅光子芯片、三维集成手艺等方面取得了主要突破
。这些手艺的前进为我国光通讯芯片的生长提供了有力支持
。随着5G、物联网、云盘算等手艺的快速生长，我国光通讯行业迎来了新的生长机缘，光通讯装备的需求量一直增添，对光通讯芯片的需求也随之增添
。

2.新型质料和制造工艺的生长

新型质料和制造工艺的生长是水下光通讯芯片手艺的主要趋势
。例如，硅基光子学的生长使得光通讯芯片可以与CMOS工艺兼容，实现更小尺寸、更低本钱的生产
。同时，新质料如氮化硅、碳化硅等也具有优异的光学性能，为光通讯芯片提供了更多的选择
。

3.高速率和超高速率传输

高速率和超高速率的光通讯传输是另一个主要的手艺趋势
。随着数据中心的快速生长和云盘算的普及，100Gbps及以上速率的光通讯芯片已成为主流，而400Gbps、800Gbps等超高速光通讯芯片的研究和开发也在加速推进
。这些高速和超高速光通讯芯片能够知足大规模数据中心的快速传输需求，提高数据中心的性能和效率
。

4.集成化和智能化

集成化和智能化也是目今研究的重点
。通过将多个光器件集成在一个芯片上，可以实现更小尺寸、更低本钱的光通讯系统
。同时，使用人工智能手艺对光信号举行智能处置惩罚，可以提高光通讯系统的传输效率和可靠性
。

5.情形可一连性

随着情形可一连性问题的日益突出，光通讯相关于古板的电信号传输方法越发能源高效，镌汰了电信号传输的消耗，有助于镌汰碳排放，切合情形可一连性的趋势
。因此，光通讯芯片的生长也思量到了环保和节能的要求，推动光通讯手艺的可一连生长
。

6.应用市场的拓展

海内首台水下无线光通讯商用装备在湖北武汉举行了试验并取得乐成，远通讯距离抵达50m，速率可达3Mbps，在20m距离时通讯速率可达50Mbps
。这批注水下光通讯手艺已经最先走向商业化，并且具有优异的市场应用远景
。别的，该项目产品适用于水下高速通讯的需求，可应用于水下传感器数据收罗、水下机械人等运动平台间高速信息传输
。

综上所述，水下光通讯芯片手艺的生长趋势体现为手艺前进、市场需求增添、新型质料和制造工艺的应用、高速率和超高速率传输、集成化和智能化以及情形可一连性
。这些生长趋势将推动水下光通讯芯片手艺的一直立异和优化，为水下通讯提供更为高效和便捷的解决计划
。

三、水下光通讯芯片封装洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法
。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程
。

污染物有多种，可归纳为离子型和非离子型两大类
。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效
。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶
。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象
。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量
。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件
。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持
。

推荐使用尊龙凯时科技水基洗濯剂产品
。

以上就是中国在2023年在芯片新手艺领域的主要效果
。这些效果涵盖了从高性能区块链芯片到先进的光子芯片的普遍领域，显示了中国在芯片手艺方面的显著前进和立异能力
。

综上所述，算力芯片在人工智能、开源大模子、存算一体手艺和汽车行业都有着普遍的应用远景
。随着手艺的一直前进和市场需求的增添，算力芯片的应用领域和生长潜力都将获得进一步的拓展
。

结论

综上所述，海内在水下光通讯芯片的研发上已经取得了一些主要的希望，并且这些手艺已经最先在现实应用场景中获得验证和应用
。随着研究的深入和手艺的一直前进，我们有理由相信，在不久的未来，水下光通讯手艺将会在更多领域施展主要作用
。
