堆叠封装手艺类型

一、堆叠封装手艺类型

堆叠封装手艺是一种将多个芯片在笔直偏向上堆叠起来，实现更高密度集成电路的手艺

。以下是几种常见的堆叠封装手艺类型：

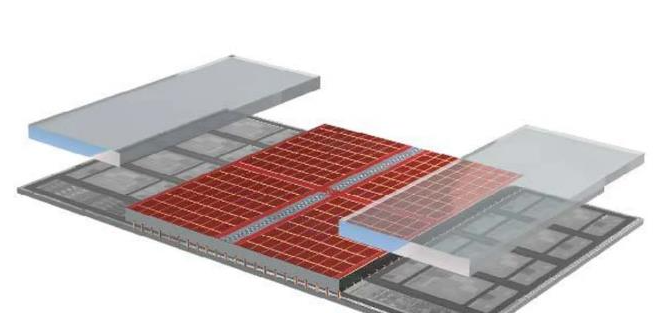

1. 2.5D封装手艺

2.5D封装是将芯片封装到Si中介层上，并使用Si中介层上的高密度走线举行互连

。由于Si中介层上没有有源器件，以是这种手艺是通过Si中介层使多颗芯片在统一平面上互连，没有形成芯片之间的三维堆叠，因此被称为2.5D封装

。

2. 3D封装手艺

3D封装则真正做到了芯片之间的笔直互连

。英特尔推出的两种3D封装手艺包括用于逻辑芯片堆叠的Foveros手艺和由EMIB和Foveros封装手艺连系而成的Co-EMIB手艺

。

3. 多芯片
？(MCM)封装手艺

MCM就是将多个IC芯片按功效组合举行封装，特殊是三维(3D)封装首先突破古板的平面封装的看法，组装效率高达200%以上

。它使单个封装体内可以堆叠多个芯片，实现了存储容量的倍增

。

4. 裸芯片叠层3D封装手艺

裸芯片叠层3D封装先将生长凸点的及格芯片倒扣并焊接在薄膜基板上，这种薄膜基板的材质为陶瓷或环氧玻璃，其上有导体布线，内部也有互连焊点，两侧尚有外部互连焊点，然后再将多个薄膜基板举行叠装互连

。

5. 扇出型晶圆级封装(InFO)手艺

台积电的扇出型晶圆级封装解决计划被称为InFO,已用于苹果iPhone7系列手机的A10应用处置惩罚器封装,其量产始于2016年

。台积电在2014年宣传InFO手艺进入量产准备时,称重布线层(RDL)间距(pitch)更小(如10微米),且封装体厚度更薄

。

以上是几种常见的堆叠封装手艺类型，每种手艺都有其特定的优势和适用场景

。

二、堆叠封装手艺应用领域

堆叠封装手艺作为一种先进的封装手艺，在多个应用领域都有着普遍的应用

。以下是堆叠封装手艺的一些主要应用领域：

1. 高性能盘算

堆叠封装手艺可以提高盘算芯片的性能和功耗效率，适用于高性能效劳器、超等盘算机等领域

。

2. 人工智能

堆叠封装手艺可以用于人工智能芯片的集成，提升人工智能系统的性能和能效

。

3. 移动通讯

堆叠封装手艺可以用于移动通讯基站的芯片集成，减小基站体积，提高性能和能效

。

4. 医疗和工业领域

2023年整体堆叠手艺市场将凌驾57亿美元，其中医疗和工业等领域的应用将是主力

。

5. 数据中心

堆叠封装手艺可以提高效劳器和数据中心的性能，同时减小物理空间占用

。

6. 移动装备

在移动装备中使用堆叠封装手艺可以提高性能，同时镌汰电池消耗

。

7. 通讯系统

堆叠封装手艺可以用于提高通讯系统的数据传输速率和处置惩罚能力

。

以上应用领域均体现了堆叠封装手艺在现代社会中的主要价值和普遍应用远景

。

三、堆叠封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法

。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程

。

污染物有多种，可归纳为离子型和非离子型两大类

。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效

。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶

。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象

。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量

。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件

。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持

。

推荐使用尊龙凯时科技水基洗濯剂产品

。
