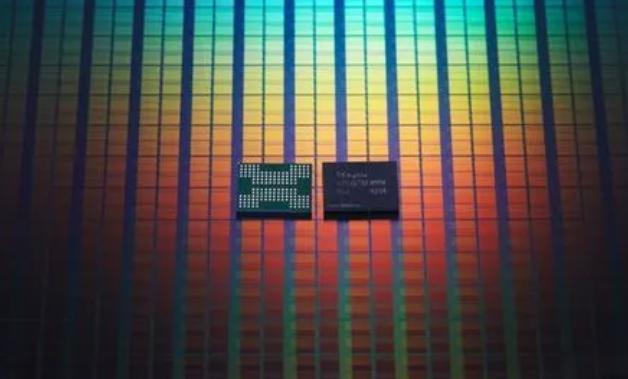

4D集成堆叠封装手艺工艺流程与4D集成堆叠封装芯片洗濯先容

一、4D集成堆叠封装手艺工艺流程

4D集成堆叠封装手艺是一种先进的封装手艺 ,它可以实现更高密度的封装 ,提高芯片的存储密度。这种手艺特殊适用于大尺寸芯片的封装。下面是对4D集成堆叠封装手艺工艺流程的详细先容:


1.基板处置惩罚

首先 ,需要对基板举行洗濯和化学处置惩罚 ,以去除杂质和氧化物 ,包管基板外貌的清洁清静滑。

2.芯片贴装

这是将芯片牢靠到封装基板或引脚架芯片的承载座上的历程。常用的贴装要领包括共晶粘贴法、焊接粘贴法、导电胶粘贴法和玻璃胶粘贴法。

3.DBT(Dicing by Thinning)切割

这是一种在减薄之前先用机械的或化学的要领切割出一定深度的切口 ,然后用磨削要领减薄到一定厚度的手艺。DBT手艺可以有用地镌汰芯片的厚度 ,使其更适合于高密度封装。

4.芯片互连

这是将芯片焊区与电子封装外壳的I/O引线或基板上的金属焊区相毗连的历程。常见的互连要领包括引线键合(WireBonding)、载带自动焊(TapeAutomatedBonding)和倒装芯片(FlipChip)键合等。

5.塑封固化

在这个办法中 ,使用环氧树脂等塑封料将互连好的芯片包封起来 ,以增强器件的物理特征 ,并;て骷免受外力损坏。

6.切筋打弯

这个历程包括切除框架外引脚之间连在一起的地方 ,并将引脚弯成一定的形状 ,以适合装配的需要。

7.引线电镀

在框架引脚上做;ば远撇 ,以增添其抗蚀性和可焊性。电镀工序通常在流水线式的电镀槽中举行 ,包括洗濯、电镀和烘干等办法。

8.打码

在封装?榈亩ネ饷灿∩先ゲ坏舻摹⒆旨G逦淖帜负捅晔 ,包括制造商的信息、国家以及器件代码等 ,主要是为了识别并可跟踪封装好的芯片。

9.测试

对封装完成的芯片举行测试 ,检查其性能和可靠性 ,以确保其切合标准要求。

10.包装

将封装好的芯片举行包装 ,通常是在载带上 ,以便于运输和使用。

以上就是4D集成堆叠封装手艺的主要工艺流程。需要注重的是 ,详细的工艺流程可能会凭证差别厂家的装备和手艺有所差别。


二、4D集成堆叠封装手艺应用领域

4D集成堆叠封装手艺是一种先进的半导体封装手艺 ,它通过在笔直偏向上堆叠芯片 ,实现了更高密度的集成和更优异的性能。这项手艺的应用领域很是普遍 ,特殊是在需要高性能盘算、人工智能处置惩罚和移动通讯等功效的领域。

1. 高性能盘算

在高性能盘算领域 ,4D集成堆叠封装手艺可以提高盘算芯片的性能和功耗效率。它适用于高性能效劳器、超等盘算机等装备 ,通过缩小封装尺寸和提高集成度 ,可以实现更强盛的盘算能力。

2. 人工智能

在人工智能领域 ,4D集成堆叠封装手艺可以用于人工智能芯片的集成 ,提升人工智能系统的性能和能效。通过集成差别的处置惩罚单位和加速器 ,可以在有限的芯片面积内实现更高效的盘算和处置惩罚使命。

3. 移动通讯

在移动通讯领域 ,4D集成堆叠封装手艺可以用于移动通讯基站的芯片集成。它可以减小基站的体积 ,提高性能和能效 ,关于实现更高效、更无邪的无线通讯系统很是主要。

结论

4D集成堆叠封装手艺的应用领域主要包括高性能盘算、人工智能和移动通讯。这些领域的配合特点是都需要高速、高效的数据处置惩罚能力 ,而4D封装手艺正好可以知足这一需求。随着手艺的一直前进 ,我们可以期待这项手艺在更多领域施展主要作用。



三、4D集成堆叠封装芯片洗濯剂选择:

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要 ,一旦选定 ,就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种 ,可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气 ,通电后爆发电化学迁徙 ,形成树枝状结构体 ,造成低电阻通路 ,破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层 ,在PCB板表层下生长枝晶。除了离子型和非离子型污染物 ,尚有粒状污染物 ,例如焊料球、焊料槽内的浮点、灰尘、灰尘等 ,这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物 ,究竟哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中 ,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素 ,焊后必定保存热改性天生物 ,这些物质在所有污染物中的占有主导 ,从产品失效情形来而言 ,焊后剩余物是影响产品质量最主要的影响因素 ,离子型残留物易引起电迁徙使绝缘电阻下降 ,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大 ,严重者导致开路失效 ,因此焊后必需举行严酷的洗濯 ,才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺 ,知足芯片封装工艺制程洗濯的高难度手艺要求 ,突破外洋厂商在行业中的垄断职位 ,为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
