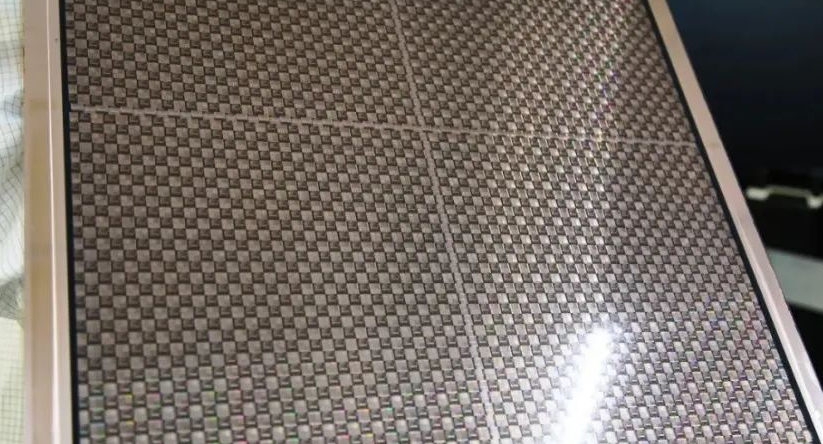

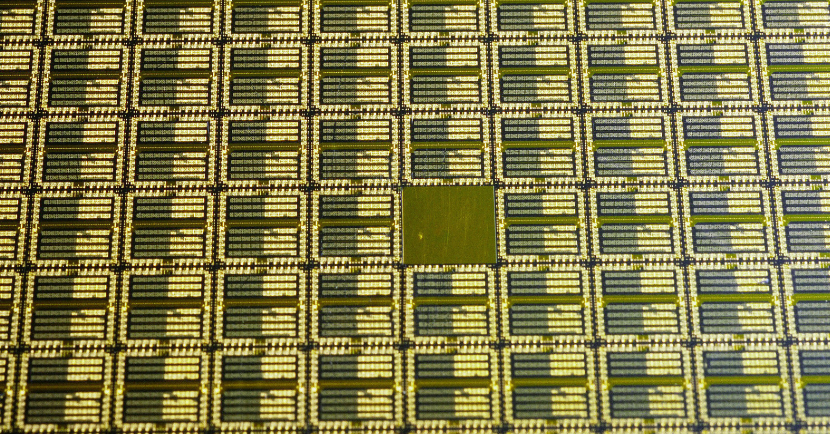

玻璃基板在半导体封测领域的应用

玻璃基板作为一种新型的封装基板质料，在半导体封装领域具有主要的应用。以下是玻璃基板在半导体封测领域的一些详细应用和优势：

一、应用规模

玻璃基板不但限于半导体封装，还普遍应用于显示手艺领域，例如液晶显示玻璃基板，它们是组成平板显示装备如平板电脑、手机、电视等的要害组件。

二、玻璃基板的优势

玻璃基板作为一种新兴的半导体封装质料，正在逐步取代古板的硅和有机基板。以下是玻璃基板的一些显著优势：

1. 热稳固性

玻璃基板具有精彩的热稳固性，这意味着它在宽阔的温度规模内尺寸转变很小。与有机基板相比，玻璃基板在高温下不易变形或分层，这使得它能够更好地治理高性能芯片的散热。

2. 机械稳固性

玻璃基板的机械稳固性也是其一个显著优势。它的尺寸稳固性好，能够支持更大面积和更细腻图案的能力。别的，玻璃基板的热膨胀系数与硅相同，这有助于镌汰因温度转变而导致的尺寸转变问题。

3. 低介电常数

玻璃基板的低介电常数可以最大限度地镌汰信号撒播延迟和相邻互连之间的串扰，这关于高速电子装备至关主要。它还可以降低互连之间的电容，从而实现更快的信号传输并提高整体性能。

4. 高互连密度

玻璃基板上的互连密度可以提高10倍，这关于下一代封装中的电力传输和信号路由很是主要。这意味着在封装中可以毗连更多的晶体管，从而实现更重大的设计和更有用地使用空间。

5. 更平展的外貌

相较于古板的塑胶基板，玻璃基板越发平展，这使得封装和光刻变得更容易。数据上看，玻璃基板可将图案畸变镌汰50%，从而提高光刻的聚焦深度，进而确保半导体制造越发细密和准确。

6. 改善电气、机械性能和热稳固性

玻璃芯基板可显著改善电气、机械性能和热稳固性，突破现有古板基板限制。预计首批接纳玻璃基板的产品将是高端高性能盘算和人工智能芯片，这些产品是现在使用有机基板最辛苦的产品。

7. 适合Chiplet手艺

玻璃基板的特征很是适合Chiplet手艺。由于小芯片设计对基板的信号传输速率、供电能力、设计和稳固性提出了新的要求，改用玻璃基板后就可以知足这些要求。

综上所述，玻璃基板在多个方面体现出优越的性能，这些优势使其成为半导体行业下一代基板的有力竞争者。随着手艺的前进和应用场景的扩展，我们可以预见玻璃基板将在未来的半导体封装领域施展越来越主要的作用。

三、手艺研发和市场远景

随着手艺的前进和规
；，预计未来玻璃基板的本钱将逐渐降低，使其能够更普遍地应用于种种电子产品中。据展望，2026年全球IC封装基板行业规模将抵达214亿美元，而随着英特尔等厂商的入局，玻璃基板对硅基板的替换将加速，预计3年内玻璃基板渗透率将抵达30%，5年内渗透率将抵达50%以上。

四、玻璃基板半导体封装芯片洗濯剂选择：

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢
？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。

结语

综上所述，玻璃基板在半导体封测领域的应用远景辽阔，其优越的性能和一直的手艺立异使得它成为了下一代半导体封装生长的主要偏向。
