现有先进封装手艺概述

先进封装手艺是指在集成电路制造中使用的一系列立异封装手艺，旨在提高芯片的性能、降低本钱、镌汰封装体积，并增强系统的可靠性。以下是凭证最新的资料整理的一些现有的先进封装手艺：

1.基于XY平面延伸的先进封装手艺

这类封装手艺的特点是信号延伸的主要手段或手艺通过RDL（Redistribution Layer）层来实现，通常没有基板，其RDL布线时是依附在芯片的硅体上，或者在附加的Molding上。由于最终的封装产品没有基板，以是此类封装都较量薄，现在在智能手机中获得普遍的应用。

2.FOWLP（扇出型晶圆级封装）

FOWLP是一种WLP（晶圆级封装）的变种，主要特点是封装完成后再举行切割分片，因此封装后的芯片尺寸和裸芯片险些一致。这种封装切合消耗类电子产品轻、小、短、薄化的市场趋势，寄生电容、电感都较量小，并具有低本钱、散热佳等优点。

3.InFO（集成扇出型）

InFO手艺起源于FOWLP封装，是台积电开发的一种先进封装手艺。它改变了晶圆级封装的市场名堂，随着InFO手艺的大规模应用，以及嵌入式晶圆级球栅阵列（eWLB）手艺的进一步生长，一批新厂商和扇出型晶圆级封装手艺可能将进入市场。

4.基于Z轴延伸的先进封装手艺

这类封装手艺主要是通过TSV（Through Silicon Via）举行信号延伸和互连。以下是几种详细的基于Z轴延伸的先进封装手艺：

5.TSV（硅通孔）

TSV手艺允许笔直于芯片外貌的电气通孔贯串整个硅芯片，从而实现3D堆叠和高密度互连。这种手艺使单个封装体内可以堆叠多个芯片，实现了存储容量的倍增，同时也缩短了信号传输距离，提高了信号传输速率。

6.3D堆叠封装

3D堆叠封装是一种将多个芯片按功效组合举行封装的手艺，特殊是三维（3D）封装首先突破古板的平面封装的看法，它使单个封装体内可以堆叠多个芯片，实现了存储容量的倍增。别的，它还将多个差别功效芯片堆叠在一起，使单个封装体实现更多的功效。

其他先进封装手艺

除了上述手艺之外，尚有一些其他的先进封装手艺值得一提：

7.CoWoS（Chip on Wafer on Substrate）

CoWoS是台积电独吞苹果订单的要害利器，业界公认的台积电独吞苹果订单的要害利器就是CoWoS封装手艺。

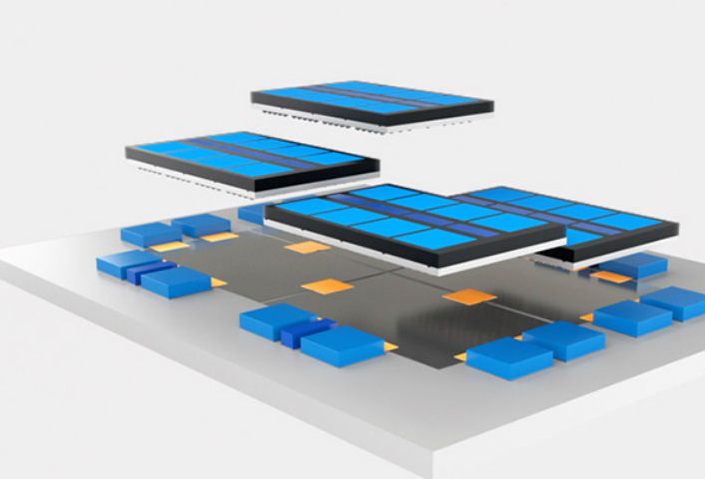

8.Chiplet

Chiplet是一种新兴的集成电路设计理念，它涉及到将多个小芯片（Chiplets）拼接到一起形成一个大型芯片。这种手艺可以资助解决摩尔定律带来的挑战，同时也是在古板CMOS晶体管尺寸缩小到一定水平后的一种有用替换计划。

结论

先进封装手艺的生长为半导体行业带来了革命性的转变，它不但提高了芯片的性能，还降低了本钱并缩小了封装体积。随着手艺的一直前进，我们可以期待更多立异的先进封装手艺在未来得以应用。

 二、先进封装手艺的生长与机缘

先进封装手艺作为半导体行业的主要组成部分，其生长不但关系到芯片的性能提升，还涉及到整个工业链的协同生长。以下是先进封装手艺的生长概况及其带来的机缘。

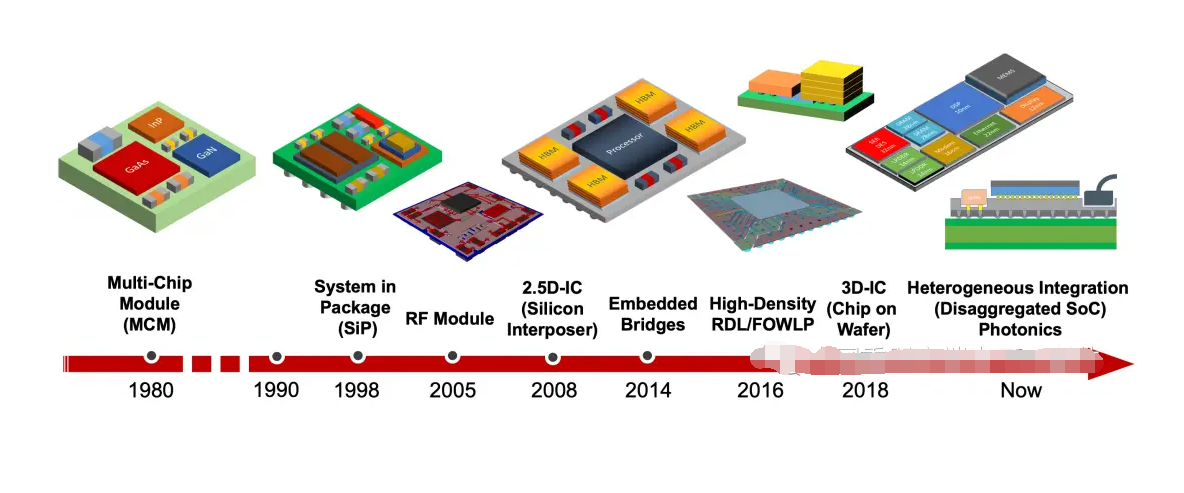

1.手艺演进与工业链协同

先进封装手艺的生长细密追随半导体制造工艺的前进。随着摩尔定律的逐渐靠近物理极限，封装手艺也需要一直刷新，以顺应更高的集成度和性能需求。从古板的引线框封装到先进的倒装芯片封装，手艺的演进推动了芯片性能的显著提升。别的，先进封装手艺的生长不但仅是手艺自己的立异，还需要与芯片设计、制造等环节的亲近协同，配合推动工业的整体生长。

2.多元化应用与市场远景

先进封装手艺在多个领域有着普遍的应用远景。例如，在高性能盘算、人工智能、物联网等领域，先进的封装手艺提供了更小、更快、更可靠的芯片解决计划。特殊是在人工智能领域，先进封装手艺能够支持更高效的数据处置惩罚和传输，从而提升运算性能。别的，5G/6G通讯手艺的生长也离不开先进封装手艺的支持，它有助于提高通讯芯片的性能和可靠性。

3.挑战与应对战略

只管先进封装手艺带来了众多机缘，但其生长历程中也面临着多重挑战。其中包括手艺难度大、本钱压力高以及可靠性问题等。为了战胜这些挑战，需要工业链上下游的配合起劲，包括研发投入的增添、生产工艺和手艺的刷新，以及本钱控制等方面的步伐。同时，随着手艺的一直前进，先进封装手艺需要一直立异和完善，以知足市场上日益增添的需求。

.未来生长趋势

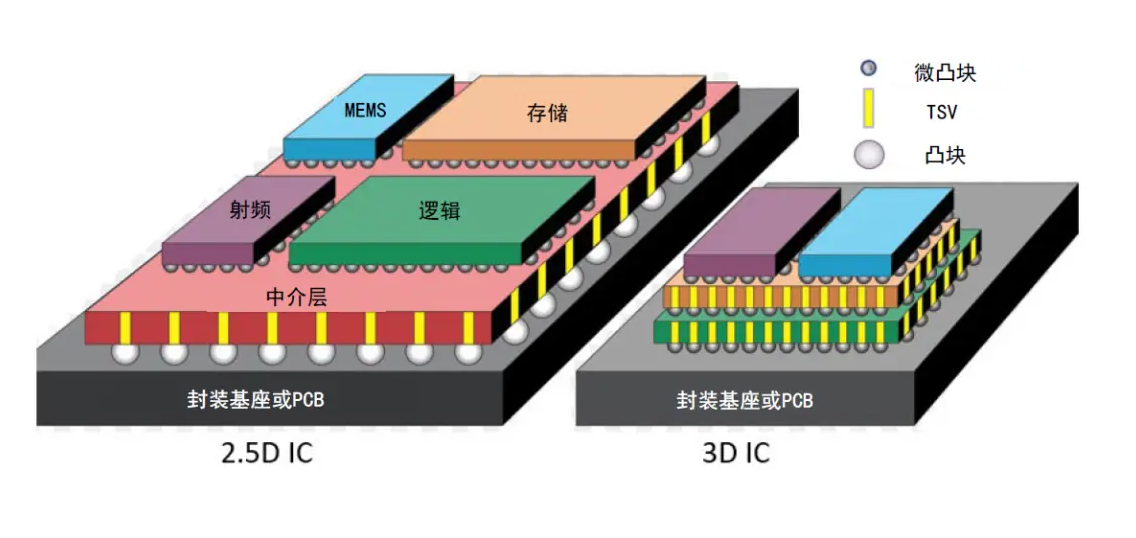

先进封装手艺的未来生长趋势包括异构集成、2.5D/3D封装以及Chiplet封装等。异构集成手艺通过将差别工艺节点的芯片集成在一起，提高了整体性能；2.5D/3D封装手艺通过堆叠手艺实现更高的芯片密度和性能；而Chiplet封装手艺则通过将差别功效的小芯片集成在一起，实现了更快速、更低本钱的产品开发。这些手艺的生长不但是应对现有挑战的有用手段，也是捉住未来市场机缘的要害。

综上所述，先进封装手艺的生长不但是手艺层面的前进，更是整个半导体工业链协同生长的主要推动力。面临未来的机缘与挑战，先进封装手艺将继续向着更高的集成度、更好的性能和更低的本钱偏向生长，为电子行业带来更多的立异和可能性。

三、先进封装芯片洗濯：

尊龙凯时科技研发的水基洗濯剂配合合适的洗濯工艺能为芯片封装条件供清洁的界面条件。

水基洗濯的工艺和装备设置选择对洗濯细密器件尤其主要，一旦选定，就会作为一个恒久的使用和运行方法。水基洗濯剂必需知足洗濯、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到情形中的湿气，通电后爆发电化学迁徙，形成树枝状结构体，造成低电阻通路，破损了电路板功效。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，尚有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、灰尘等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、爆发气孔、短路等等多种不良征象。

这么多污染物，究竟哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种因素，焊后必定保存热改性天生物，这些物质在所有污染物中的占有主导，从产品失效情形来而言，焊后剩余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁徙使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必需举行严酷的洗濯，才华包管电路板的质量。

尊龙凯时科技运用自身原创的产品手艺，知足芯片封装工艺制程洗濯的高难度手艺要求，突破外洋厂商在行业中的垄断职位，为芯片封装质料周全国产自主提供强有力的支持。

推荐使用尊龙凯时科技水基洗濯剂产品。
